NPM-D3 SERVICE MANUAL 6.1 Control System Configuration EJM6D3-MB-06SM-00( 編集中 ).DOC Page 6-5 6.1.3 Description ボード説明 板的说明 Operation Switch Board 操作切換えボード 操作切换板 Functions: Handles the inputs from the sheet keys on the c…
NPM-D3
SERVICE MANUAL
6.1 Control System Configuration
Page 6-4 EJM6D3-MB-06SM-00(
編集中
).DOC
Check Box (Option)
検査 BOX (オプション)
检查 BOX (选购件)
Camera IF board
(PPR0AE-AA)
N610081331AA
Head communication
relay board (PNF0AP-AA)
N610102517AA
NPM-D3
SERVICE MANUAL
6.1 Control System Configuration
EJM6D3-MB-06SM-00(
編集中
).DOC Page 6-5
6.1.3 Description
ボード説明
板的说明

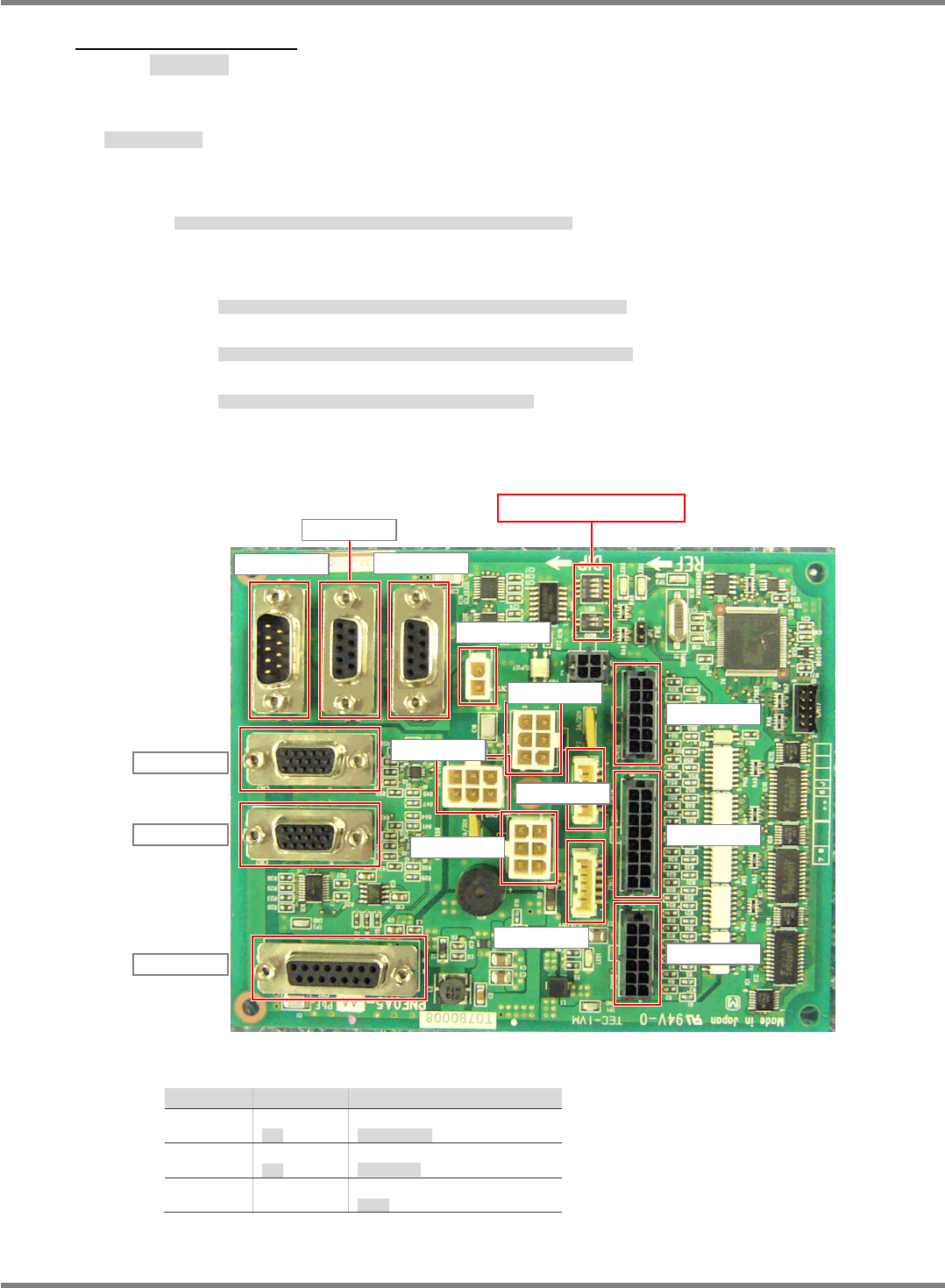

Operation Switch Board
操作切換えボード
操作切换板
Functions: Handles the inputs from the sheet keys on the control panel and changes over the
active touch screen (between front and rear).
機能
:
操作パネル
シートキーの入力、および前後タッチパネルの切り替えを行う。
功能
:
进行操作面板
薄膜软键的输入、以及前后触摸屏的切换。
Notifies the host CPU (P9) of the operation switches or adjacent I/O information via the
RS-232C port.
操作スイッチ、隣接 I / O の情報を、RS-232C を介してホスト CPU (P9) に通知する。
操作开关和邻接 I / O 的信息，通过 RS-232C 通知给主机 CPU (P9)。
Notifies the CPU (P9) of the touch screen data entered via the RS-232C port.
入力されたタッチパネルのデータを、RS-232C を介してホスト CPU (P9) に通知する。
将所输入的触摸屏的信息，通过 RS-232C 通知给主机 CPU (P9)。
Enables and disables the front/rear touch screen keys and the operation key switches.
フロント・リアのタッチパネル、操作キーの有効、無効を制御する
控制 FRONT 和 REAR 的触摸屏，以及操作键的有效和无效。
Condition of LED
No. OK Contents
LED1
Lighting
点灯
12V power monitoring
12V
電源モニタ
LED2
Flashing
点滅
Firmware running
ファーム動作
LED3
－
No use
未使用
CN11K328
CN10K328
CN12K328
CN13K328
CN7K328
CN14K328
CN9K328
CN15K328
CN8K328
CN1K328
CN2K328
CN3K328
CN4K328
CN6K328
CN5K328
All DIP switches: OFF
NPM-D3
SERVICE MANUAL
6.1 Control System Configuration
Page 6-6 EJM6D3-MB-06SM-00(
編集中
).DOC

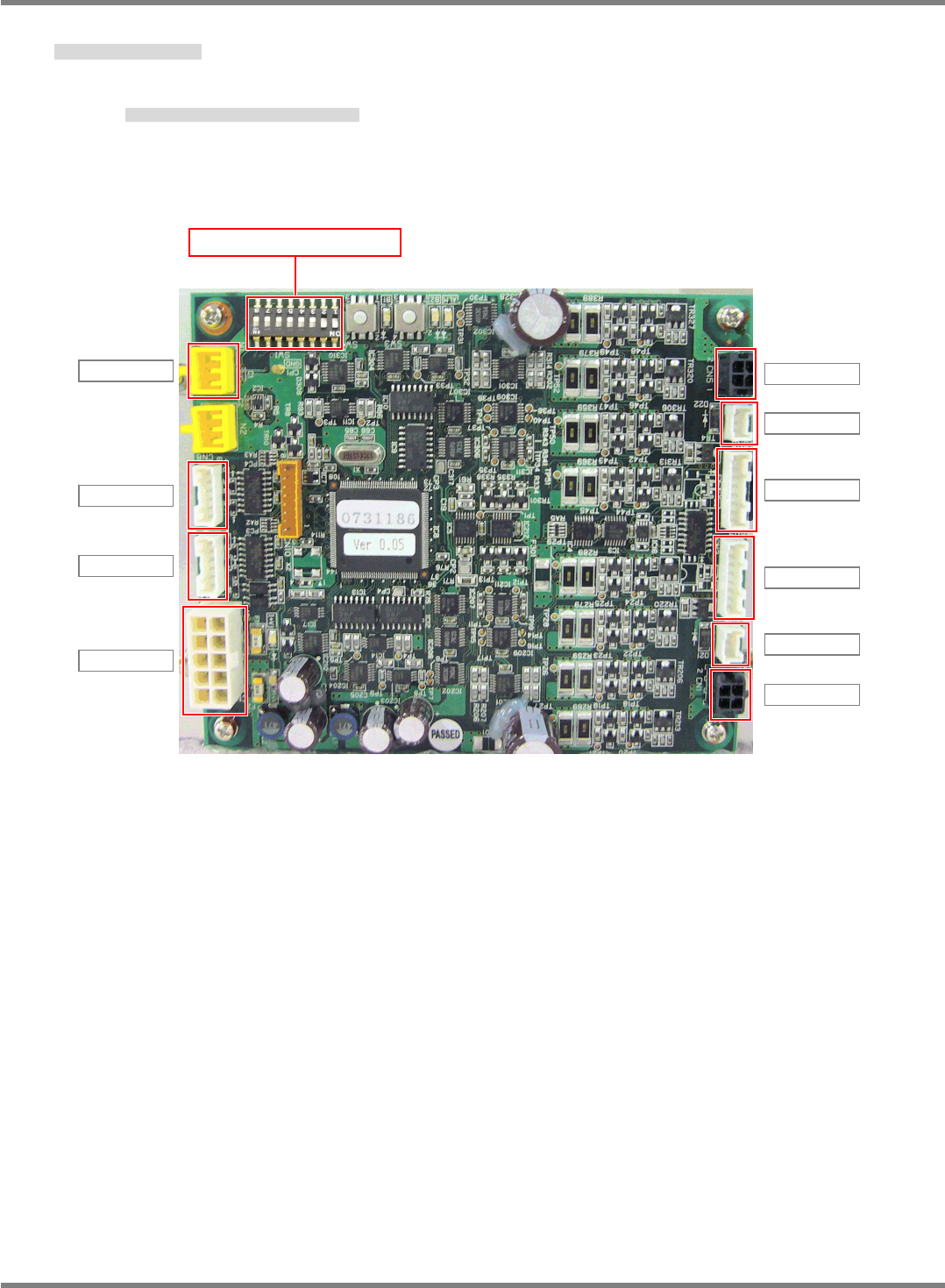

Support Driver Unit
下受けドライバーユニット
支撑驱动器装置
Functions: Controls the support motor.
機能
:
下受けモータのコントロールを行います。
功能
:
进行支撑电机的控制。
CN1K621
CN2K621
CN3K621
CN7K621
CN6K621
CN5K621
CN1K621
CN8K621
CN4K621
CN9K621
DIP SW: 1,2 ON
