NPM-D3
SERVICE MANUAL
6.1 Control System Configuration
EJM6D3-MB-06SM-00(
編集中
).DOC Page 6-7

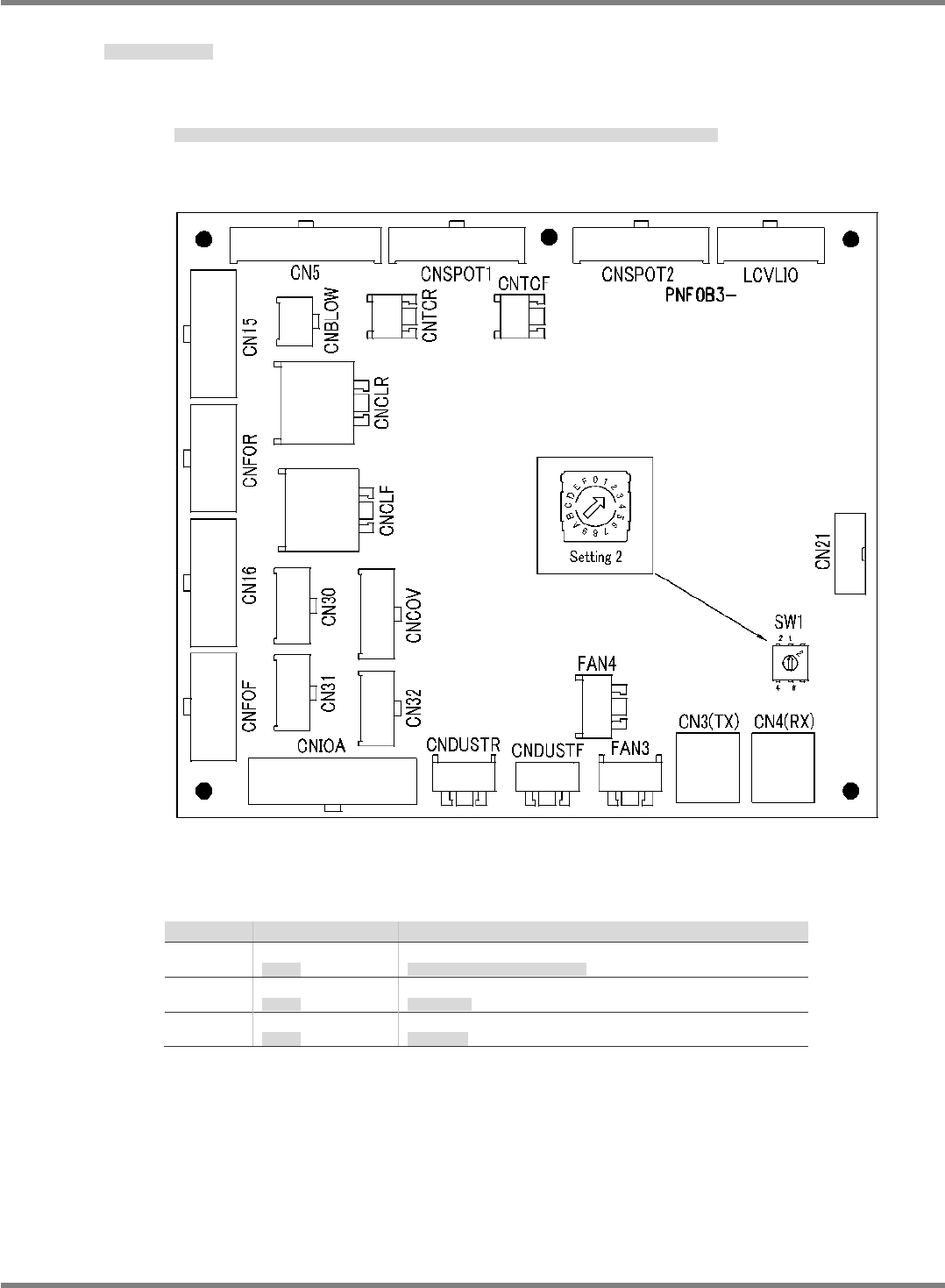

Ring I/O Load Board
リング I/O 負荷基板
环 I / O 负荷基板
Functions: I/O load board mounted on the axis and I/O control board (PNF0B3-AA) of P9
controller is used for the ring communication.
機能
: P9
コントローラの軸＆
I/O
制御ボード
(PNF0B3-AA)
に搭載された
Ring
通信に接続される
I/O
負荷ボード。
功能
:
连接到
P9
控制器的轴＆
I/O
控制板
(PNFB3-AA)
上搭载的
Ring
通信的
I/O
负荷板。
Condition of LED
No. OK Contents
LED1
Unlit (Red)
消灯
(
赤
)
LED turns on at initializing FPGA. Usually It turns off.
FPGA
初期化時に点灯し、通常は消灯
LED2
Lighting (Green)
点灯
(
緑
)
3.3V powered on
3.3V
電源
ON
LED3
Lighting (Green)
点灯
(
緑
)
24V powered on
24V
電源
ON
NPM-D3
SERVICE MANUAL
6.1 Control System Configuration
Page 6-8 EJM6D3-MB-06SM-00(
編集中
).DOC

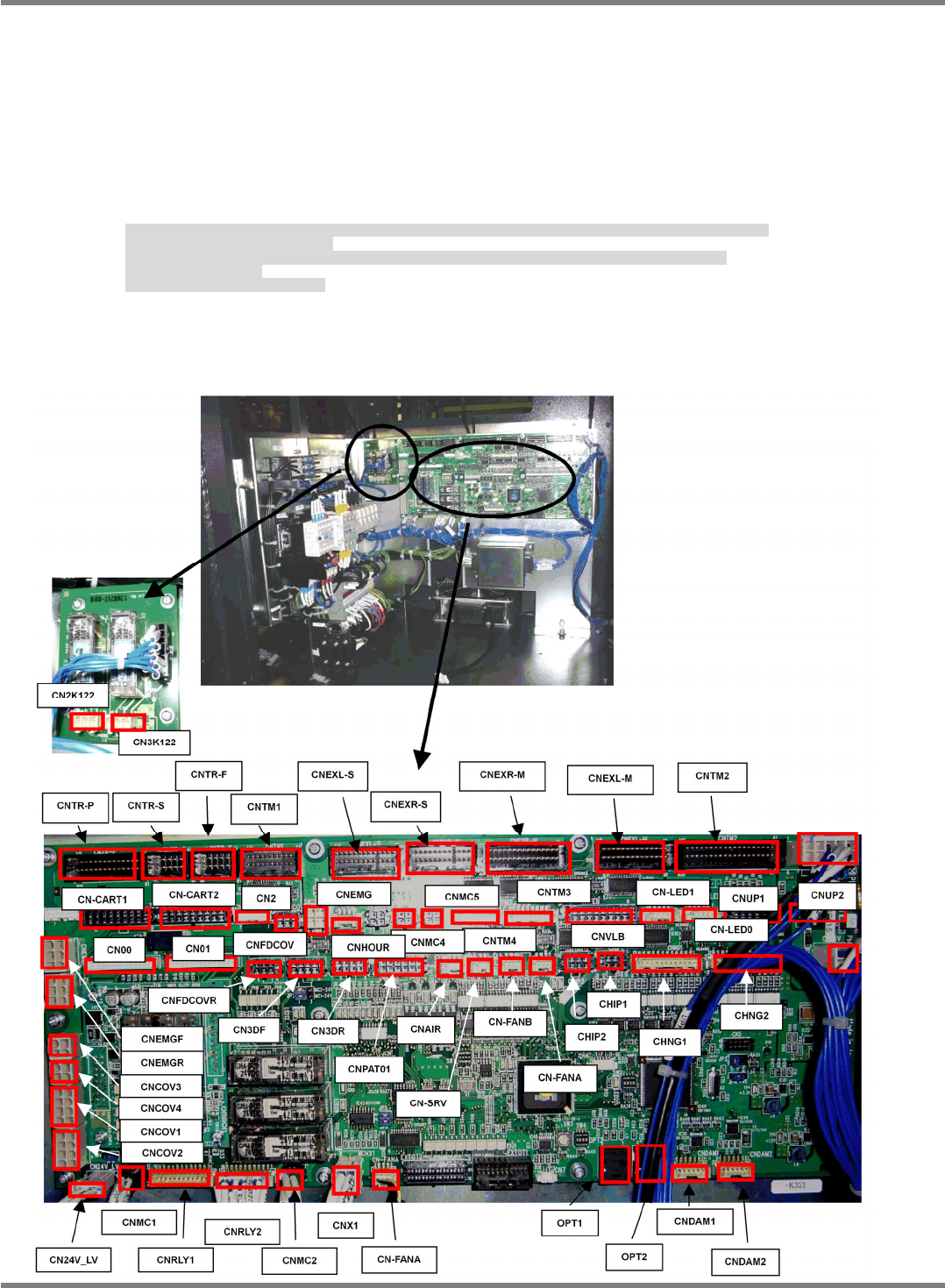

Power Unit
Functions: Ring communications (AE-LINK communication relay, controlling main/sub motors for
width adjustment, controlling main/sub motors for board transfer and controlling the support
motor.)
ILK control function, safety relay interface
Simple I/O control (Instantaneous stop detection function, pre-/post-process control, driver
brake,emergency stop detection, cover open detection and driver alarm detection)
Communication relay between handy scanners
Controlling signal tower, buzzer and parts exhaust lamp
リング通信機能
(AE-LINK
通信中継機能、幅寄せ
Main
、
Sub
モータ制御機能、基板搬送制御
Main
、
Sub
モータ制御、下受けモータ制御
)
ILK
制御機能、安全リレーインターフェース
単純
I/O
制御
(
瞬停検出機能、前後工程制御、ドライバブレーキ、
EMG
検出状態、カバー
OPEN
検出状態、ドライバ
ALM
検出
)
ハンディスキャナ間通信中継
パトライト、ブザー、部品切れランプ制御
环通信功能
(AE-LINK
通信中继功能、宽度调整
Main
、
Sub
电机控制功能、基板搬送控制
Main
、
Sub
电机控制、支撑电机控制
)
ILK
控制功能、安全继电器界面
单纯
I / O
控制
(
瞬时停止检测功能、前后工序控制、驱动器制动器、
EMG
检测状态盖
OPEN
检测状态、驱动器
ALM
检测
)
手提扫描器之间通信中继
信号灯、蜂鸣器、元件用完照明的控制
NPM-D3
SERVICE MANUAL
6.1 Control System Configuration
EJM6D3-MB-06SM-00(
編集中
).DOC Page 6-9
Condition of LED
No. OK Contents
LED1
Lighting
点灯
24V power monitoring
24V
電源モニタ
LED34
Lighting
点灯
24V external power monitoring
24V
電源外部出力モニタ
LED28
Flashing
点滅
Optical ring communicating
光リング通信中
LED30
Flashing
点滅
Power phase, CPU condition
電源位相、
CPU
状態
There is not LED on SUB BOARD.
SUB BOARD
に
LED
はありません。
