NPM-D3 SERVICE MANUAL 6.2 P9 Controller Page 6-14 EJM6D3-MB-06SM-00( 編集中 ).DOC Control Unit 制御ユニット 控制装置 Name: Control unit (Model: PBXCAB AA Part No.: N610067516AB ) 名称 : 制御ユニット 名称 : 控制装置 The cabinet consists of the …
NPM-D3
SERVICE MANUAL
6.2 P9 Controller
EJM6D3-MB-06SM-00(
編集中
).DOC Page 6-13
6.2 P9 Controller
P9 コントローラ
P9 控制器
6.2.1 P9 Board Configuration
P9 ボード構成
P9 板的构成
Reserve
2
3
4
5
PNFCAA
CA
PPRCAD
A
A
NBC
JC1554X-D5
1
P9 Controller
(Maximum of 5 slots available.)
Compact PCI board computer
NBC-JC155X
D5
(Occupies 2 slots)
Camera I/F board
PPRCAD
AA
(Occupies 1 slot)
NC & I/O board
PNFCAA
CA
(Occupies 1 slot)
NPM-D3
SERVICE MANUAL
6.2 P9 Controller
Page 6-14 EJM6D3-MB-06SM-00(
編集中
).DOC

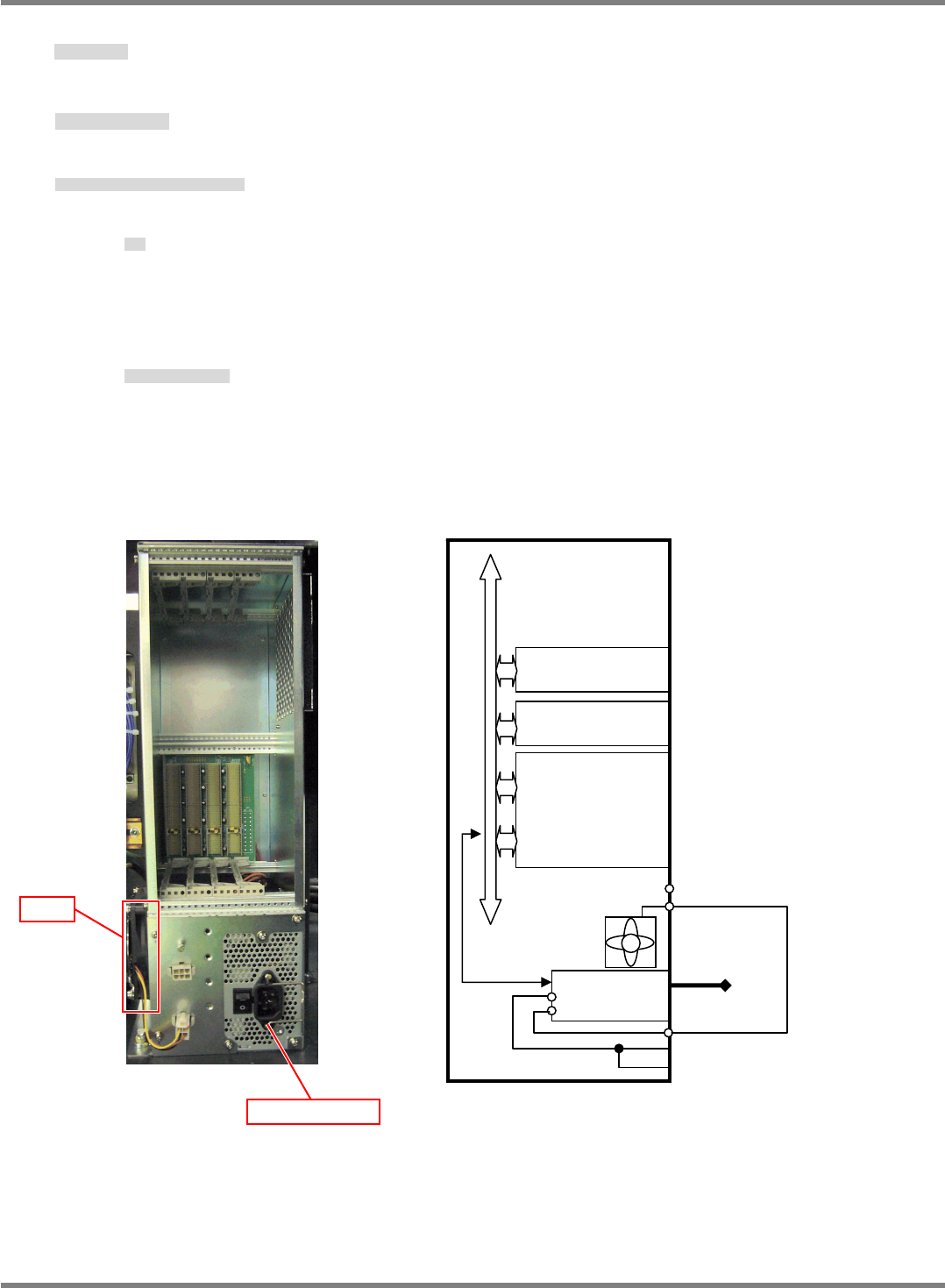

Control Unit
制御ユニット
控制装置
Name: Control unit (Model: PBXCAB
AA Part No.:
N610067516AB
)
名称
:
制御ユニット
名称
:
控制装置
The cabinet consists of the following control elements:
本筐体は、以下の制御部材で構成される
本筐体，由以下的控制部材构成。
Power supply: PCSF-200P-X2S3
電源
电源
Part No.:
N510037010AA
FAN : 109P0812H7D04 ( for PFSC)
Part No.:
N610078579AA
Backplane board: NBC-7153-01
バックプレーンボード
后壁板
Part No.:
N510037011AA
ATX power
suppl
y
Compact PCI
board computer
NBC-JC155X-D5
P-9 cabinet:
PBXCAB-AA
NC & I/O board
PNFCAA-CA
Camera I/F board
PPRCAD-AB
Left FAN
(FAN1)
Fan
Power supply
NPM-D3
SERVICE MANUAL
6.2 P9 Controller
EJM6D3-MB-06SM-00(
編集中
).DOC Page 6-15
6.2.2 Compact PCI Board
コンパクト PCI ボード
小型 PCI 板
Name: Compact PCI board computer
(Model: NBC
JC155X
D5 Part No.:
N610099138AA
)
名称
:
コンパクト
PCI
ボードコンピュータ
名称
:
小型
PCI
板电脑
Basic specifications
基本スペック
基本规格
CPU : Intel Celeron M Processor
Main Memory : DIMM 512MB
CF card : 128MB
2 pcs.
コンパクトフラッシュ
小型快闪存储器
Do not replace the battery when power is ON. Doing so can cause electric shock or
malfunction.
電源
ON
の状態でのバッテリの交換は感電、故障の原因になるので絶対に行わないでください。
如果在电源
ON
的状态下交换电池，将会导致触电或故障，请绝对不要进行。
Remarks
補足説明
补充说明
The battery on the PCI board computer keeps the clock and BIOS settings.
If an unexpected accident occurs due to deteriorated battery, a battery warning is given.
Even if the battery for the compact PCI board computer is deteriorated, the machine can be
started but the clock will be reset.
The battery can be purchased on the market so it is not registered as a service part.
コンパクト
PCI
ボードコンピュータのバッテリにて、時計
/ BIOS
の設定が保存されています。
バッテリが劣化し不測の事態が発生した場合、バッテリアラーム警告が出ます。
コンパクト
PCI
ボードコンピュータのバッテリが劣化していても、設備起動は可能ですが、時計がリセットされます。
バッテリは市場で購入可能ですので、サービスパーツとして品番登録されていません。
用小型
PCI
板电脑的电池，时钟
/ BIOS
的设定被保存。
因电池的劣化而引起不测事态时，电池会发出警报。
即使小型
PCI
板电脑的电池已劣化，设备可以启动，但时钟的设定被复位。
电池在市场可以购买，因此作为服务零件，品号未登录。
Operation Switch board
PNF0A5-AA
Part No.:
N610106335AA
Card reader
YD–8T06-G8H30210
Part No.:
N510044949AA
LAN
