NPM/NPM-D/NPM-D2/NPM-D3/NPM-W/NPM-TT
SERVICE MANUAL
3.1 List of Jigs and Tools
EJM6D3-MB-03SM-00(
編集中
).DOC Page 3-5
No. Parts Number
Names
治工具名称
治具工具名称
現物写真
斑点物品照片
Rank
Jigs and
tools
安全治工具
安全治具工具
When to
calibrate
校正周期
校正周期
Remarks
34
N610095205AA
Feeder cart drive unit block
交換台車駆動ユニットブロック
C
NPM
シリーズ専用
35
N610084944AA
Drawer connectors positioning(for
m/c)
ドロアコネクタ位置決め
(
本体側
)
C
一括交換カート用
36
N610084945AA
Drawer connectors positioning(for
cart)
ドロアコネクタ位置決め
(
台車側
)
C
一括交換カート用
37
N610074827AA
Tape floating sensor positioning jig
テープ浮きセンサ調整治具
B
NPM
シリーズ専用
38
N610080626AA
Tray connection plate (m/c side)
トレイフィーダ連結プレート
(
本体側
)
C
NPM
シリーズ専用
39
N610037222AA
Tray connection plate (m/c side)
トレイフィーダ連結プレート
(
本体側
)
C
(DT50
用
)
NPM
使用可
40
N610080647AA
Tray connection plate(tray side)
トレイフィーダ連結プレート
(
トレイ側
)
C
NPM
シリーズ専用
41
N610029242AA
Tray connectionplate(tray side)
トレイフィーダ連結プレート
(
トレイ側
)
C
(DT50
用
)
NPM
使用可
42
N610070898AA
Tray pull axis adjustment
トレイ引き出し軸調整
B
DT50
流用
トレイ修理時に使用
43
N6100237223A
A
Shading plate for thePallet
protrusion sensor
レットはみ出しセンサ遮光プレート
B
DT50
流用
44
N610037224AA
Light emitting plate for the pallet
protrusion sensor
パレットはみ出しセンサ投光プレート
B
DT50
流用
45
N610043381AA
Lift height plate
リフト高さ調整プレート
B
DT50
流用
46
N610043382AA
Lm guide width block lm
ガイド幅調整ブロック
C
DT50
流用
47
N610043372AA
Lifter motor coupling
リフタモータカップリング
C
DT50
流用
48
N610123364AB
for NPM series
N610090601AA
for NPM/NPM-D
Exchange cart short pin
交換台車ショートピン
(
一括交換台車無しで作業する為
)
AA
安全上サービスマン限定運
用必要
お客様使用厳禁
49
N610090599AA
Loader,unloader short pin (right
side)
ローダ､アンローダ連結信号ショートピン
(
右側用
)
AA
設備据付時､ローダ･アンロー
ダを無視してサーボ
ON
する
為に必須
50
N610090600AA
Loader,unloader short pin(left side)
ローダ､アンローダ連結信号ショートピン
(
左側用
)
AA
設備据付時､ローダ･アンロー
ダを無視してサーボ
ON
する
為に必須
Rank : AA= Necessity
A= Day-to-day work
B=On-Site
C=Factory
NPM/NPM-D/NPM-D2/NPM-D3/NPM-W/NPM-TT
SERVICE MANUAL
3.1 List of Jigs and Tools
Page 3-6 EJM6D3-MB-03SM-00(
編集中
).DOC
No. Parts Number
Names
治工具名称
治具工具名称
現物写真
斑点物品照片
Rank
Jigs and
tools
安全治工具
安全治具工具
When to
calibrate
校正周期
校正周期
Remarks
51
N510042209AA
Lnb
インストール用
usb
接続
dvd
スーバーマルチドライブ
FC-DV002U(NEC
製
)
A
LNB
及び､検査
BOX
に使用さ
れている
FA
パソコンに
CD-ROM
が無いため､必要
52
N610096099AA
Y axis linear guide fix jig
Y
軸リニアガイド押え治具
B
上記
;Y
軸リニアウエイ取付
レール
ジグ
(N610095408AA)
の作業
性改善版
53
N610056895AA
Dual loading pcb holder simple
frame rack
デュアル搬送用基板ホルダ簡易ラック
C
54
N610100578AC
Dual loading pcb holder handling jig
デュアル搬送用基板ホルダハンドルジグ
C
55
N610108341AA
Tray extention cable (power line)
トレイ延長ケーブル
(
動力線
)
A
トレイ調整時､本体と接続し
ながらの作業となる｡その際､
本体とスペース確保する為の
延長ケーブル
56
N610108342AA
Tray extention cable (signal line)
トレイ延長ケーブル
(
信号線
)
A
トレイ調整時､本体と接続し
ながらの作業となる｡その際､
本体とスペース確保する為の
延長ケーブル
57
N610102334AA
Vertical line camera cable
バーティカルラインカメラ調整用ケーブル
(
カメラ
~RS232C
接続
)
C
調整に別途ソフト必要
NPM-D
、
NPM-W
でソフトは
異なります。
PC
に
RS232C
用コネクタが
無い場合､市販の下記ケーブ
ルが別途必要
RS232C
USB
変換
ex) UC-SGT(ELECOM
製
)
RS232C
PC
カード変換
HLX101

.exe
for NPM/NPM-D
HLX201

.exe
for NPM-W
Softwere
ソフトウエア
C
58
QL25N
(TOHNICHI)
Torque wrench
トルクレンチ
扭矩扳手
AA
○
1 year
59
N610168314AA
マルチ認識カメラキャリブレーショ
ンジグ
B
改造工事後のキャリブレーシ
ョンで必要
60
Tool
工具
工具
Nonmagnetic Allen wrench
(Straight)
非磁性六角レンチ
(
ストレート
)
非磁性六角扳手
(
直的
)
AA
61
Tool
工具
工具
Torque screwdriver
トルクドライバー
扭矩螺丝刀
AA
○
1 year
62
Tool
工具
工具
Torque gauge
トルクゲージ
扭矩仪
AA
○
1 year
63
Tool
工具
工具
Dial gauge
ダイヤルゲージ
千分表
AA
○
1 year
64
Tool
工具
工具
Digital tester
デジタルテスター
数字式万用表
AA
○
0.5 year
65
Tool
工具
工具
Wrist strap
リストストラップ
手腕带
AA
Rank : AA= Necessity
A= Day-to-day work
B=On-Site
C=Factory
NPM/NPM-D/NPM-D2/NPM-D3/NPM-W/NPM-TT
SERVICE MANUAL
3.2 List of Special Jigs and Tools
EJM6D3-MB-03SM-00(
編集中
).DOC Page 3-7

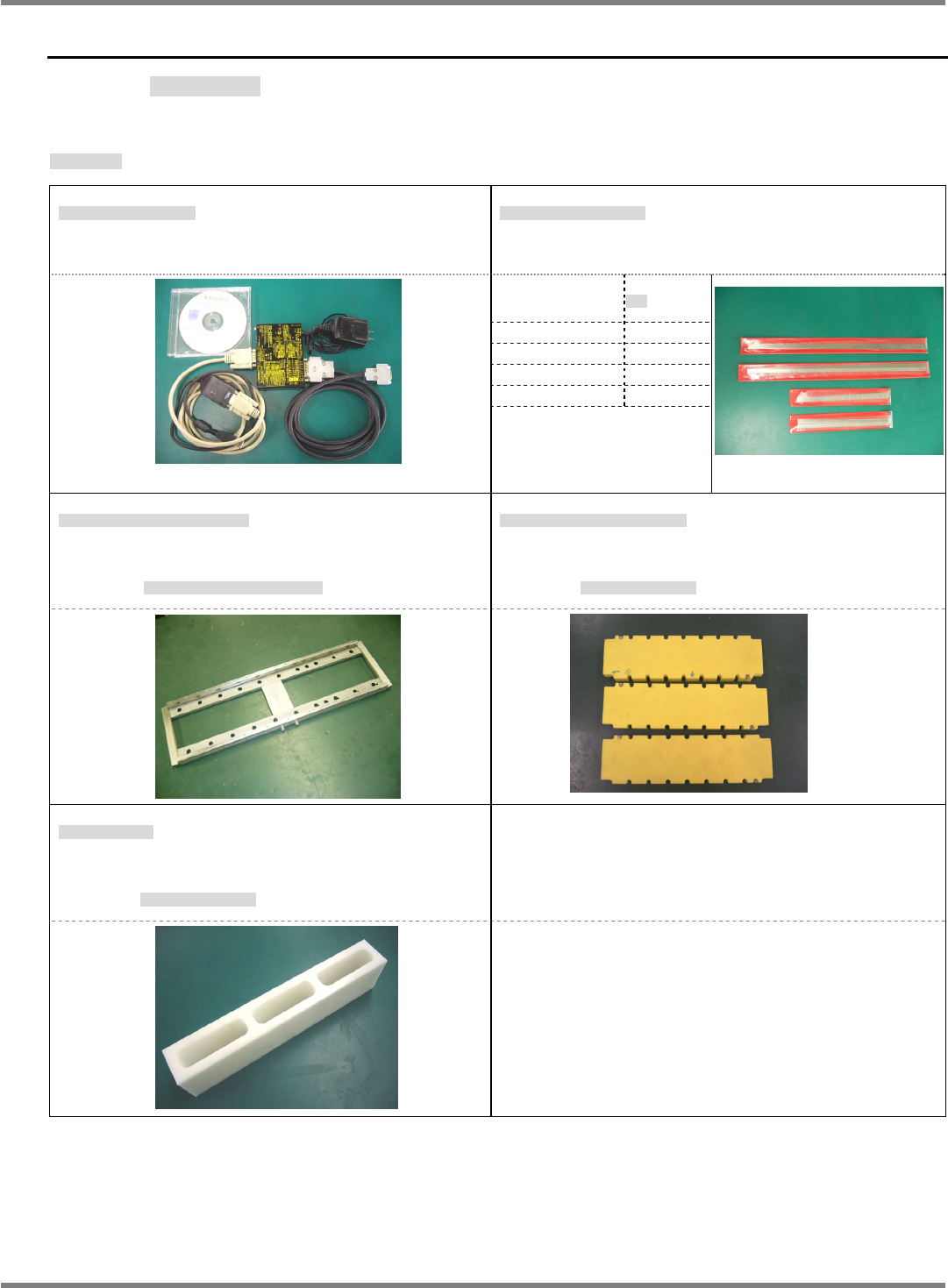

3.2 List of Special Jigs and Tools
専用治工具一覧
专用治具工具一览
XY axis (1)
XY
軸関係
(1)
XY
轴关系
(1)
Linear scale conversion unit
リニアスケール変換ユニット
线性刻度变换装置
Part No. :
N510055254AA
(KK09ZAA177)
‘4.3.1. Linear Scale Adjustment’
X/Y rotor-stator gap checking jig
X/Y
可動・固定子隙間確認治具
X/Y
可动、固定子间隙确认治具
Part No. :
N510044654AA
to
N510044657AA
Remarks: t=0.3, 0.8, 0.2, 0.7 mm
Part No.
Thickness
厚み
厚度
N510044654AA
0.3 mm
N510044655AA
0.8 mm
N510044656AA
0.2 mm
N510044657AA
0.7 mm
X-axis linear way mounting jig (for mass production)
X
軸リニアウエイ取り付け治具
(
量産用
)
X
轴线性导轨安装治具
(
大量生产用
)
Part No. :
N610074762AA
(FM-2101)
Remarks : Used for positioning the linear way rail
リニアウエイレールを位置規正に使用
将线性导轨用于位置调整
X-axis Linear motor stator cover (for 1/2)
X
軸リニアモータ固定子カバー
(1/2
用
)
X
轴线性电机固定子盖
(1/2
用
)
Part No.:
N610086386AA
(FM-2210)
Remarks: Used when replacing magnet
マグネット交換時に使用
交换磁铁时使用
Stator mounting jig
固定子取り付け治具
固定子安装治具
Part No. :
N610013779AA
(FM-2163)
Remarks: Used when replacing magnet
マグネット交換時に使用
交换磁铁时使用
