NPM/NPM-D/NPM-D2/NPM-D3/NPM-W/NPM-TT SERVICE MANUAL 3.3 List of Commercial Jigs and Tools EJM6D3-MB-03SM-00( 編集中 ).DOC Page 3-13 3.3 List of Commercial Jigs and Tools 市販治工具一覧 市售治具和工具一览表 These jigs and tools are subject t…
NPM/NPM-D/NPM-D2/NPM-D3/NPM-W/NPM-TT
SERVICE MANUAL
3.2 List of Special Jigs and Tools
Page 3-12 EJM6D3-MB-03SM-00(
編集中
).DOC

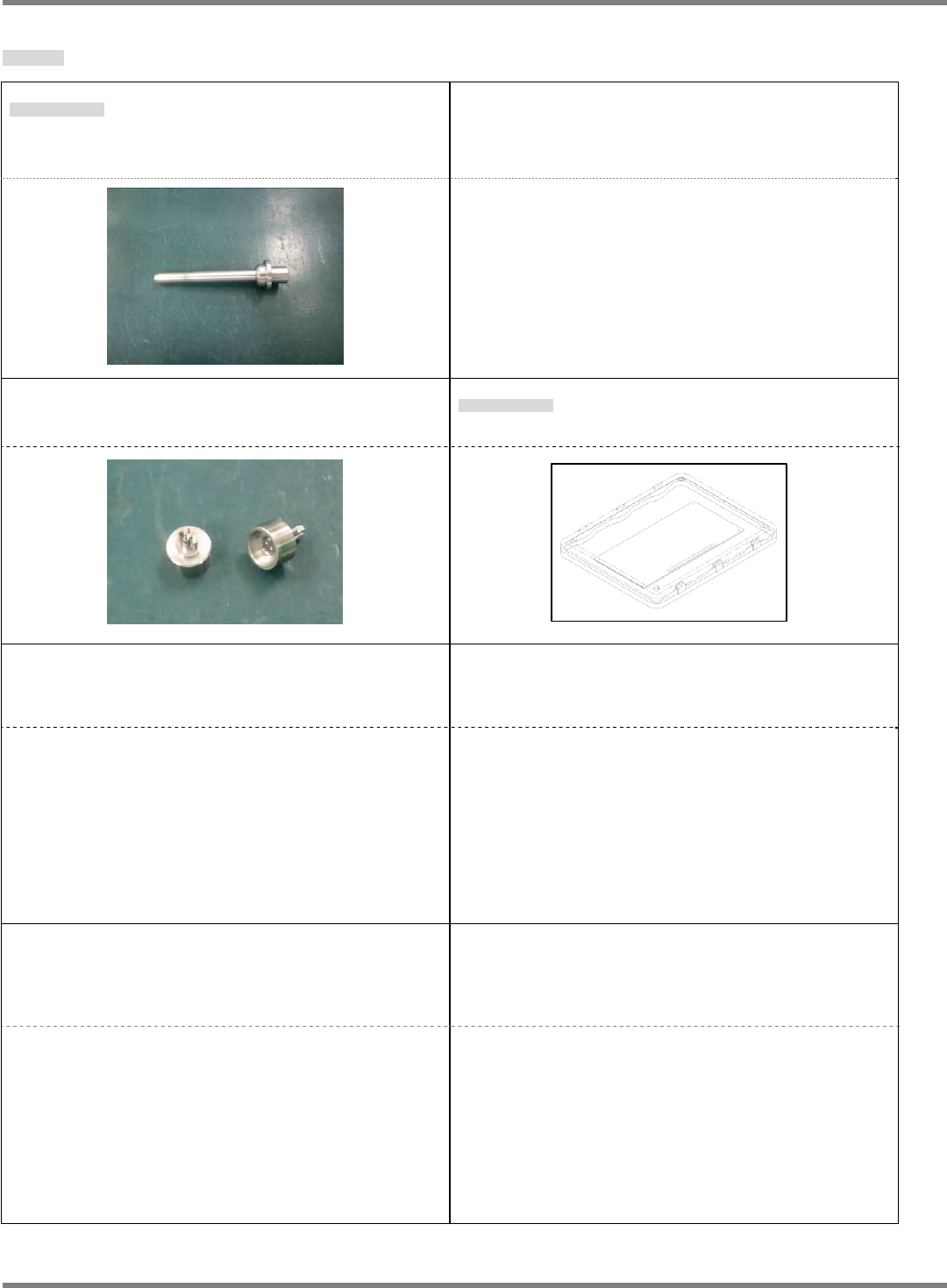

Dispensing head
塗布ヘッド
点胶头
Syringe centering jig
シリンジ芯だし治具
点胶槽定中心治具
Part No.: N610121067AA (FM-2716)
7.6.3
2dot Nozzle (7202)
Part No.: N610104684AA (7202)
Dispensing accuracy check board
塗布精度確認用基板
用于涂敷精度确认的基板
Part No.: N610114660AA
NPM/NPM-D/NPM-D2/NPM-D3/NPM-W/NPM-TT
SERVICE MANUAL
3.3 List of Commercial Jigs and Tools
EJM6D3-MB-03SM-00(
編集中
).DOC Page 3-13

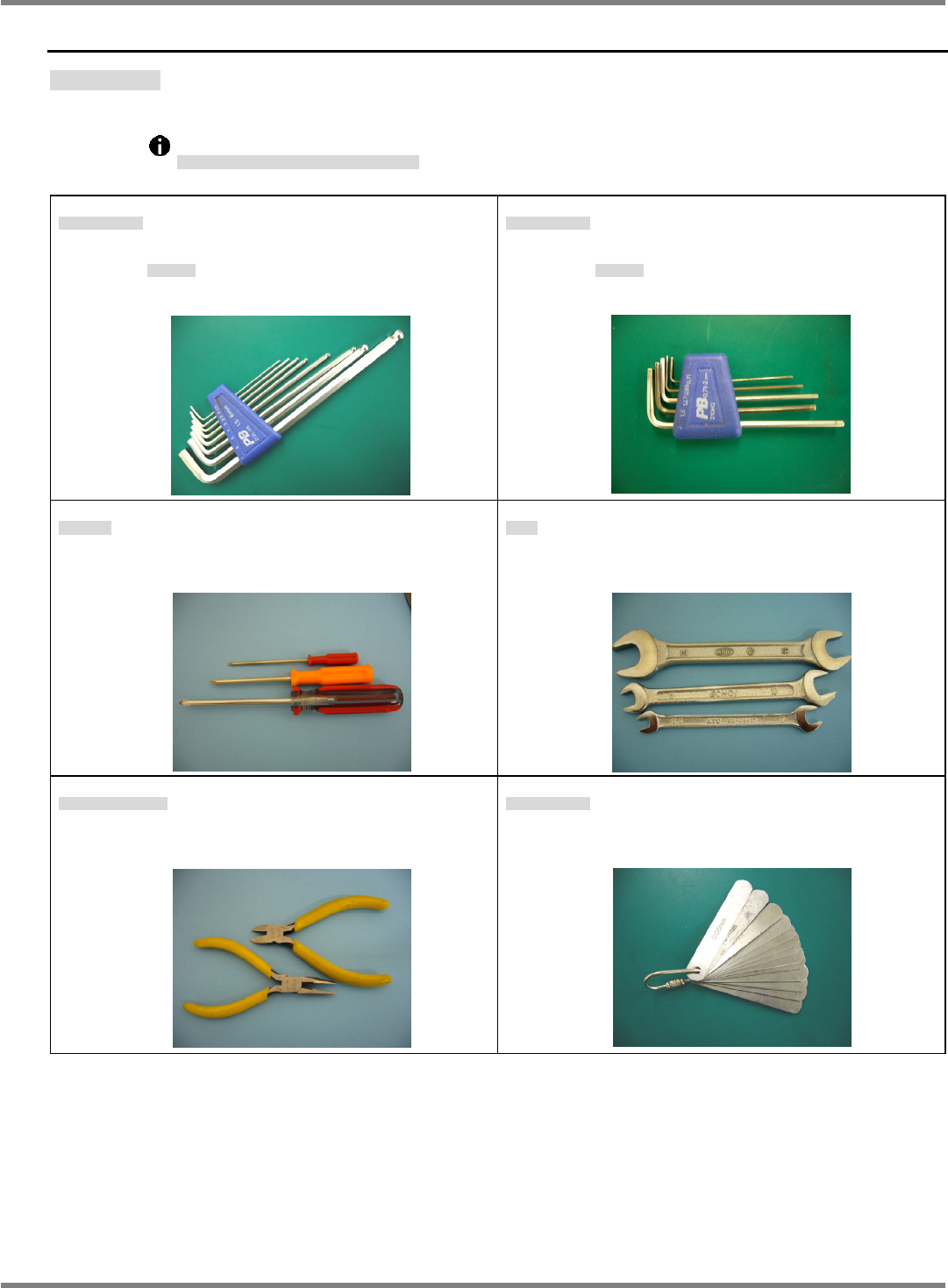

3.3 List of Commercial Jigs and Tools
市販治工具一覧
市售治具和工具一览表
These jigs and tools are subject to change without prior notice.
本治工具は、予告なしに変更することがあります。
本治具和工具如有变更恕不事前通告，敬请谅解。
A set of adjustable wrenches
キーレンチセット
成套六角扳手
Model No.:
PB wrench
PB
レンチ
PB
扳手
Remarks: 1.5 to 8 mm
A set of adjustable wrenches
キーレンチセット
成套六角扳手
Model No.:
PB wrench
PB
レンチ
PB
扳手
Remarks: 0.71 to 2.0 mm
Screwdrivers
ドライバー
螺丝刀
Model No.:
Remarks:
Spanner
スパナ
扳手
Model No.:
Remarks:
Needle-nose pliers / nippers
ラジオペンチ
/
ニッパ
扁嘴钳
/
钳子
Model No.:
Remarks:
Thickness gauges
シックネスゲージ
间隙规
Model No.:
Remarks: 0.03 to 1.00 mm
NPM/NPM-D/NPM-D2/NPM-D3/NPM-W/NPM-TT
SERVICE MANUAL
3.3 List of Commercial Jigs and Tools
Page 3-14 EJM6D3-MB-03SM-00(
編集中
).DOC

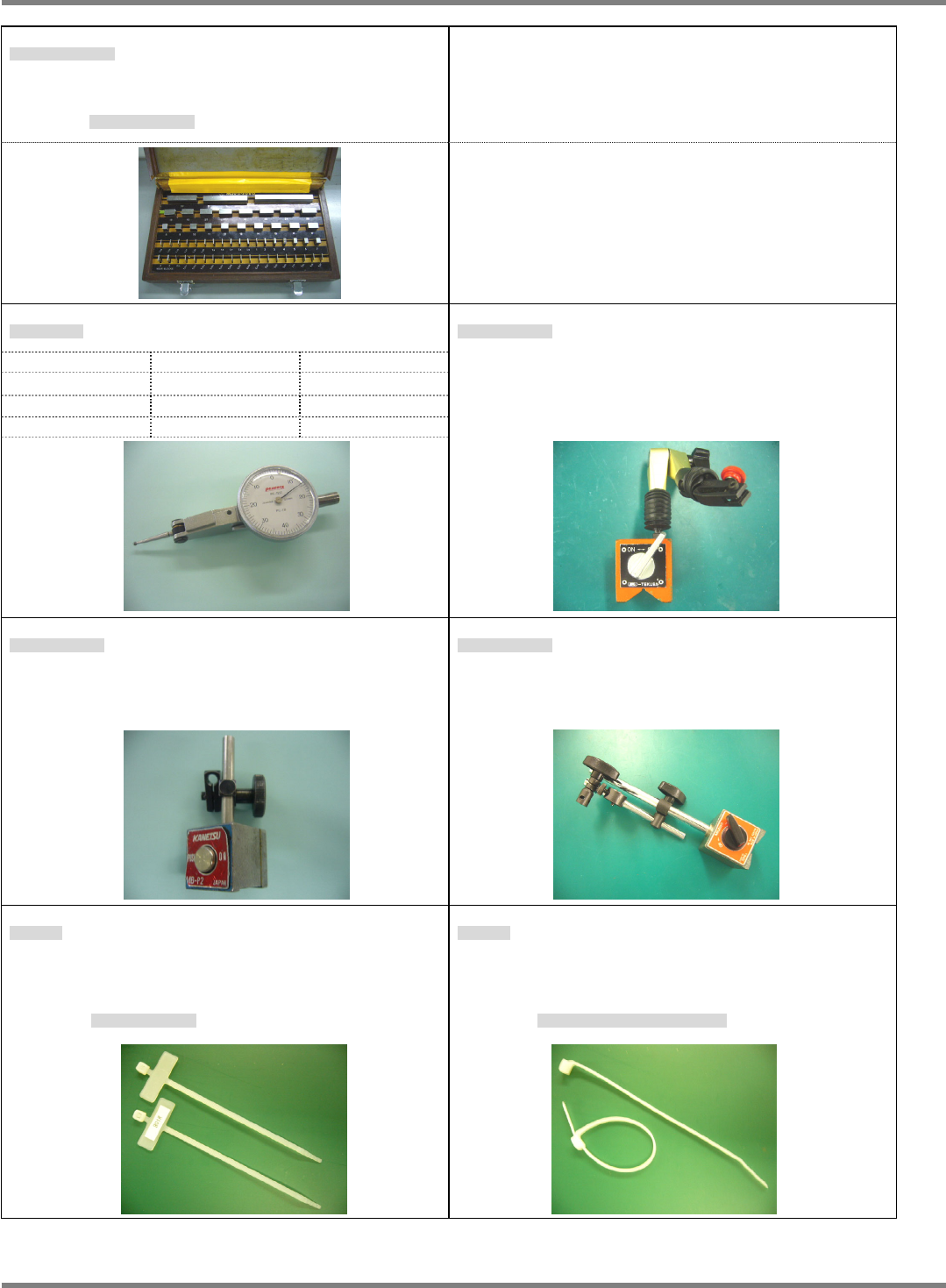

A set of block gauges
ブロックゲージセット
成套块规
Model No.:
BM1-47-1
(MITSUTOYO)
Remarks: Used for comparison measurement.
各部の比較測定に使用
用于各部的比较测量
Dial gauge
ダイヤルゲージ
千分表
Magnet stand
マグネットスタンド
磁性支架
Part No.:
N986AMM
Model No.:
AM-M
Remarks:
Part No. Model No. Specifications
N970PCN1A PCN-1A
0.01 ~ 0.50 mm
N970PCN1B PCN-1B
0.01 ~ 0.80 mm
N970PCN2U PCN-2U
0.002 ~ 0.26 mm
Magnet stand
マグネットスタンド
磁性支架
Part No.:
N970MBP2
Model No.:
MB-P2
Remarks:
Magnet stand
マグネットスタンド
磁性支架
Part No.:
N970MBBV
Model No.:
MB-BV
Remarks:
Cable tie
結束バンド
捆束带
Part No.:
KXF0DYB8A00
Model No.:
IT18R
( L=100 mm )
Remarks: Used to attach the wire No. labels
線番シール添付に使用
用于贴附线号标签
Cable tie
結束バンド
捆束带
Part No.:
N510039983AA
Model No.:
CBR1M-M
( L=100 mm )
Remarks: Used to tie fiber sensor cables in a bundle.
ファイバーセンサケーブルの結束に使用
捆束光纤传感器电缆时使用
