NPM-D3 SERVICE MANUAL 4.3 Feeder Cart Unit Page 4-26 EJM6D3-MB-04SM-02.DOC Tray Positioning Plate Clearance Adjustment 台車規正プレートすき間の調整 调整台车调整板的间隙 Block gauge set ブロックゲージセット 块规组件 9. 1. Measure the clearance between the f…
NPM-D3
SERVICE MANUAL
4.3 Feeder Cart Unit
EJM6D3-MB-04SM-02.DOC Page 4-25

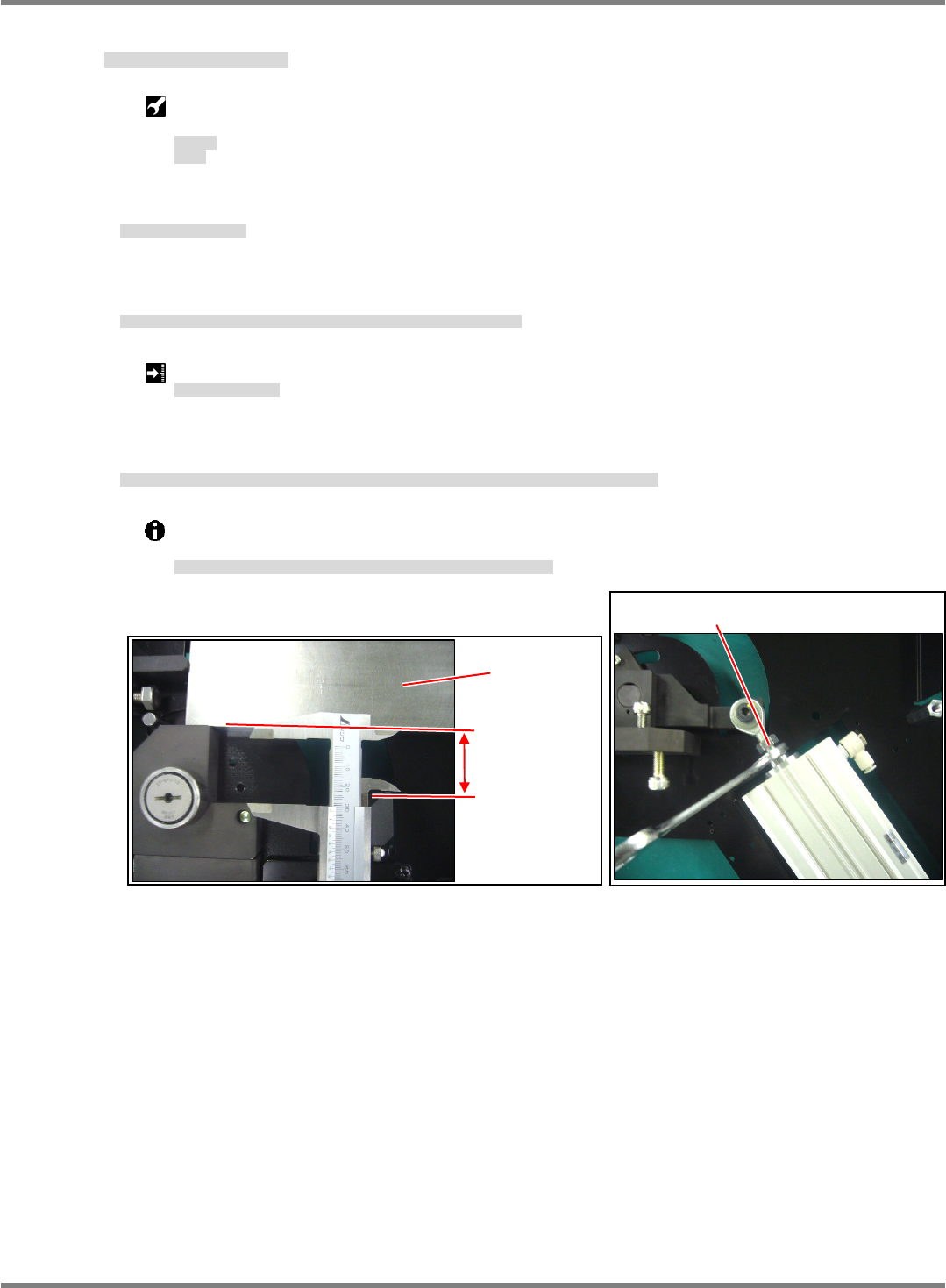

Tray Lever Backward Limit Adjustment
台車引き込みレバー後退限の調整
台车导入杆后退限的调整
Block
Caliper
ブロック
ノギス
块
游标卡尺
8.
1. Pull out the cart.
交換台車を引き出します。
拉出交换台车。
2. Set the block on the top face of the fulcrum block and measure the clearance to the tip of the clamper claw.
(Fig. 1)
始点ブロック上面にブロックを置き、クランパ爪先端のすき間を測定します。(Fig. 1)
将块放在开始点块的上面，测量夹具爪端部的间隙。(Fig. 1)
Clamp lever backward limit: 33.5
0.5 mm
クランプレバー後退限
夹具杆后退限
3. If the clamper tip clearance does not meet the requirement, adjust the penetration depth of the rod end on
the cylinder tip. (Fig. 2)
クランプレバー先端のすき間が規格外の場合は、シリンダ先端部ロッドエンドのねじ込み量で調整します。(Fig. 2)
夹具杆端部的间隙不在规格范围内时，通过汽缸端部的杆端部的拧紧量，进行调整。(Fig. 2)
If the guide is released, the block presses against the fulcrum block, making it possible to
measure dimensions accurately.
ガイドを外せばブロックが支点ブロックに密着し、正確な寸法を測定できます。
如果卸下导轨，块则靠紧在支点块上，由此可以测量正确的尺寸。
Fig. 2
Adjust the penetration depth of the rod end.
Fig. 1
Block
33.5
0.5 mm
NPM-D3
SERVICE MANUAL
4.3 Feeder Cart Unit
Page 4-26 EJM6D3-MB-04SM-02.DOC

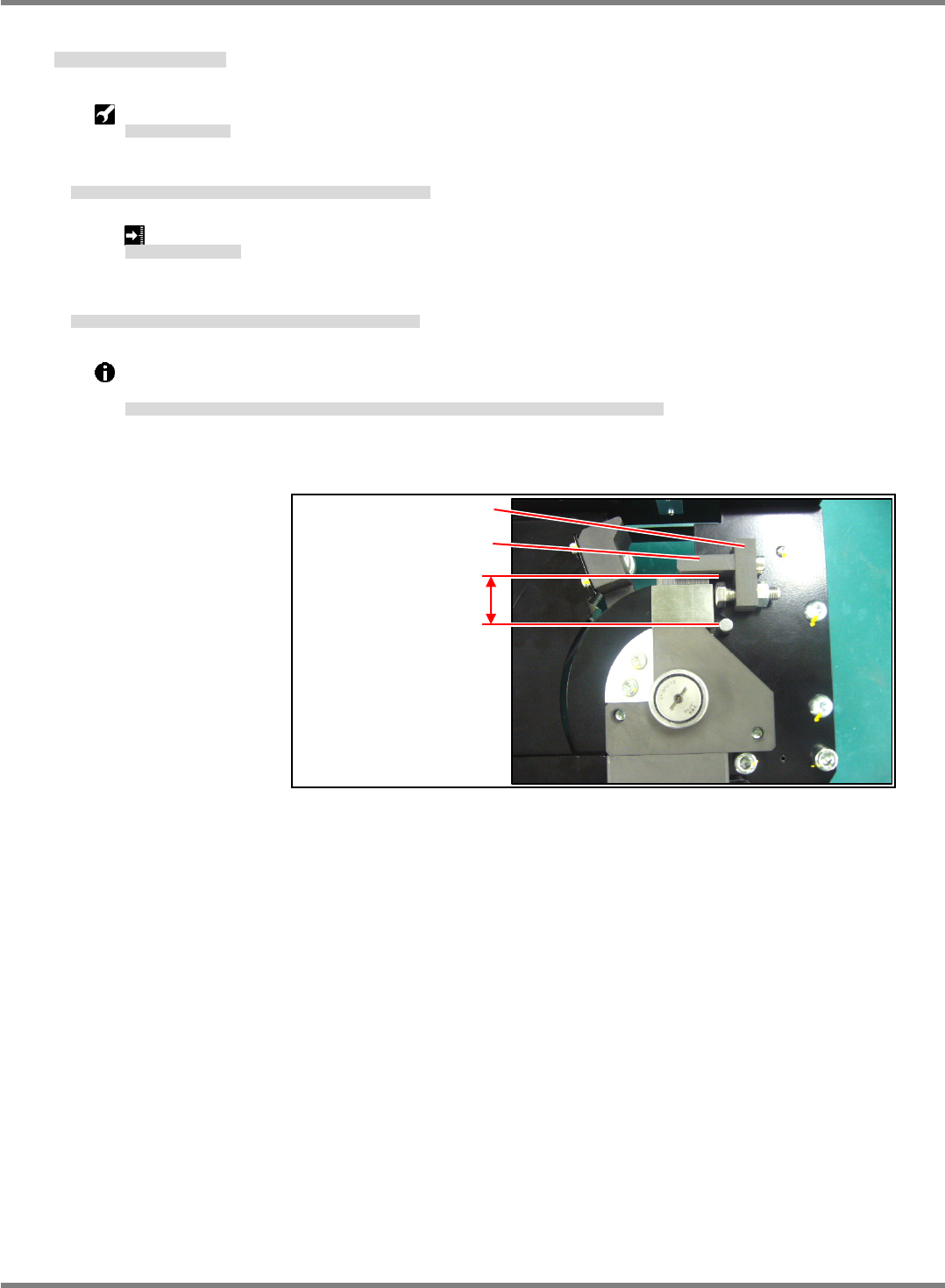

Tray Positioning Plate Clearance Adjustment
台車規正プレートすき間の調整
调整台车调整板的间隙
Block gauge set
ブロックゲージセット
块规组件
9.
1. Measure the clearance between the fulcrum block and plate (1) with a block gauge. (Fig. 1)
支点ブロックとプレート①のすき間をブロックゲージで測定します。(Fig. 1)
用块规测量支点块和板①之间的间隙。(Fig. 1)
Tray positioning plate clearance: 30.05 ~ 30.10 mm
台車規正プレートすき間
台车调整板的间隙
2. If the clearance does not meet the requirement, move plate A up and down to adjust the clearance.
すき間が基準値外の場合はプレート A を上下させてすき間を調整します。
间隙不在基准值的范围内时，使板 A 上下移动，调整间隙。
The fulcrum block and plate should be parallel over the clearance. If the faces are not parallel,
adjust the tilt of plate B.
支点ブロックとプレートのすき間は平行にします。すき間が平行でない場合は、プレート
B
の傾きを調整します。
使支点块和板之间的间隙平行。间隙不平行时，调整板
B
的倾斜度。
Fig. 1
30.05 ~ 30.10 mm
Adjust the tilt of plate B.
Move the plate A
up/down to adjust the
clearance.
NPM-D3
SERVICE MANUAL
4.3 Feeder Cart Unit
EJM6D3-MB-04SM-02.DOC Page 4-27

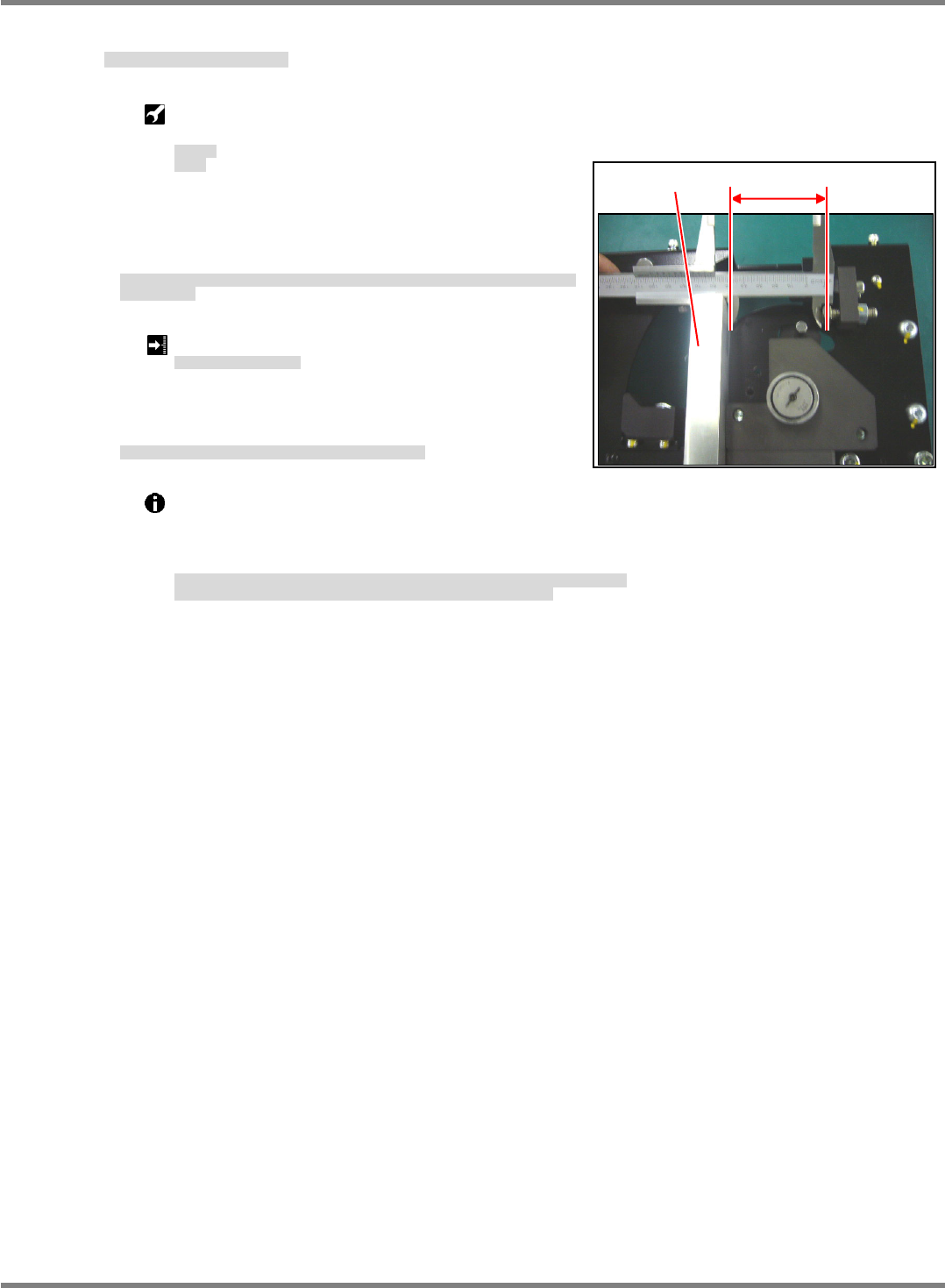

Cart Stopper Bolt Adjustment
交換台車ストッパーボルトの調整
交换台车止动螺栓的调整
Block
Caliper
ブロック
ノギス
块
游标卡尺
10.
1. Press the block against the side face of the fulcrum block.
Measure the penetration depth of the stopper bolt into the
block contact surface. (Fig. 1)
支点ブロックの側面にブロックを当て、ブロックの当り面とストッパーボルト先端の寸法を測定
します。(Fig. 1)
将块接触到支点块的侧面，测量块的接触面和止动螺栓端部的尺寸。(Fig. 1)
Tray stopper bolt: 61
0.2 mm
交換台車ストッパーボルト
交换台车止动螺栓
2. If the penetration depth of the stopper bolt does not meet
the requirement, adjust it.
基準値外の場合は、ストッパーボルトのねじ込みを調整します。
不在基准值的范围内时，调整止动螺栓的拧紧量。
Before adjusting the stopper bolt position, complete
‘Cart Positioning Plate Clearance Adjustment’ on the preceding page.
If the guide is released, the block presses against the fulcrum block, making it possible to
measure dimensions accurately.
ストッパボルトの位置調整の前に、「■台車規正プレートすき間の調整」を完了しておくこと。
ガイドを外せばブロックが支点ブロックに密着し、正確な寸法を測定できます。
在调整止动螺栓的位置之前，请务必完成前项的「■调整台车调整板间隙」。
如果卸下导轨，块则靠紧在支点块上，由此可以测量正确的尺寸。
Fig. 1
610.2
Block
