NPM-D3
SERVICE MANUAL
4.5 Sensors
Page 4-38 EJM6D3-MB-04SM-02.DOC
Multi Recognition Camera Attaching
マルチ認識カメラの取り付け
多功能识别照相机的安装
18.
1. Secure the body of the multi recognition camera in position.
マルチ認識カメラ本体を固定します。
固定住多功能识别照相机的主体。
Secure the black chassis with four screws.
黒い筐体部分を
4
本のネジで固定します。
用
4
根螺钉固定住黑色框体部分。
Allen wrench: M5
六角レンチ
六角扳手
Tightening torque: 9.8 N
･
m
締め付けトルク
拧紧扭矩
2. Reattach the recognition pole.
認識ポールを取り付ける。
安装识别柱。
Spanner: 10 mm
スパナ
扳手
Cross the pole over the conveyor width adjustment
belt on the front side.
フロント側は、幅寄せベルトをまたいで取り付けてください。
前侧请跨在宽度调整皮带处安装。
3. Reconnect the cables of the machine to the multi
recognition camera.
設備側のケーブルをマルチ認識カメラに接続する。
将设备侧的电缆连接到多功能识别照相机上。
Reconnect the connectors CN2A45, CN3A45, CN1RA45 and
FG45 as before.
CN2A45
、
CN3A45
、
CN1RA45
、
FG45
を接続します。
连接
CN2A45
、
CN3A45
、
CN1RA45
、
FG45
。
Tightening torque of FG45: 180 cN
･
m
FG45
の締め付けトルク
FG45
的拧紧扭矩
4 positions
Fig. 1
Fig. 2
Recognition pole
Fig. 4
CN3A45 CN2A45
CN1RA45
FG45
Fig. 3
Reattach the recognition
pole here
Conveyor width adjustment belt
NPM-D3
SERVICE MANUAL
4.5 Sensors
EJM6D3-MB-04SM-02.DOC Page 4-39

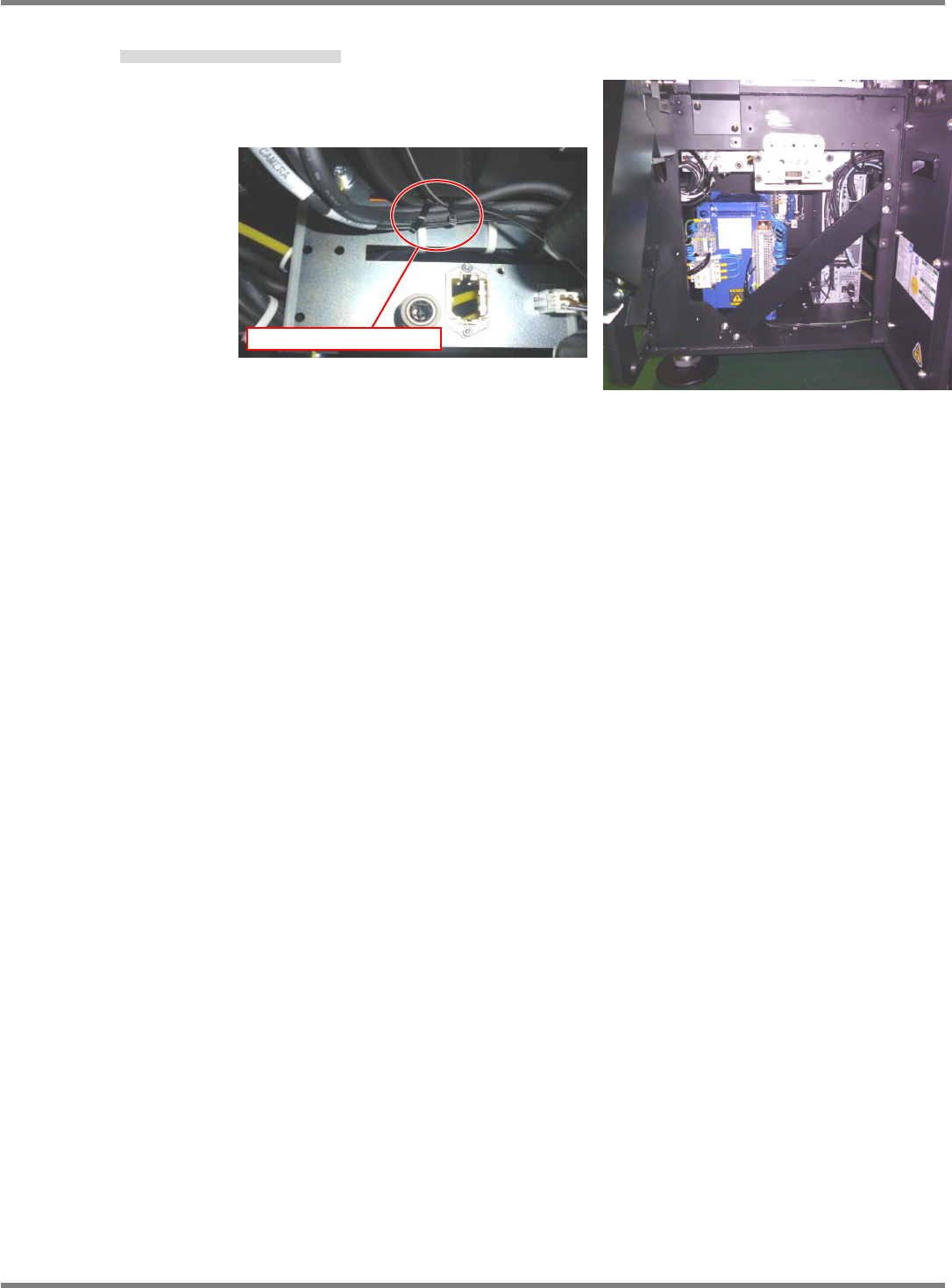

4. Secure the cables of the multi recognition camera with cable ties.
マルチ認識カメラの配線を結束バンドで固定する。
用绑扎带固定住多功能识别照相机的电线。
Fig. 6
Secure with cable ties
Fig. 5
NPM-D3
SERVICE MANUAL
4.5 Sensors
Page 4-40 EJM6D3-MB-04SM-02.DOC
4.5.2 Multi Recognition Camera Modification
マルチ認識カメラの改造
多功能识别照相机的改造
Unit No.
N610157605AA / N610157609AA
/
N610157604AA
4.5.2 Multi Recognition Camera
Modification
マルチ認識カメラの改造
多功能识别照相机的改造
The below listed are the multi recognition camera comes in three types and the units required for
modification.
マルチ認識カメラに用意されている
3
つの
Type
と、各々の改造に必要なユニットは以下のとおりです。
为多功能识别照相机准备的
3
种
Type (
类型
)
和各项改造所需的单元如下。
Type
Name/Part No.
名称
/
品番
名称
/
品号
Configuration
構成
构成
Additional units
追加ユニット
追加的单元
Type
Ⅰ
2D sensor
2D
センサ
2D
传感器
N610157605AA
3DLite (Type 2) buildup kit
3DLite(
タイプ
2)
ビルドアップキット
3DLite (
类型
2)
装配套件
N610155092AB
Nameplate/Warning label
(Multi recognition camera, type 2)
銘板･警告ラベル
(
マルチ認識カメラ
タイプ
2)
铭板、警告标签
(
多功能识别照相机
类型
2)
N610169104AA
Type
Ⅱ
3D-Lite sensor
3D-Lite
センサ
3D-Lite
传感器
N610157609AA
3D (Type 3) buildup kit
3D(
タイプ
3)
ビルドアップキット
3D (
类型
3)
装配套件
N610155122AB
Nameplate/Warning label
(Multi recognition camera, type 3)
銘板･警告ラベル
(
マルチ認識カメラ
タイプ
3)
铭板、警告标签
(
多功能识别照相机
类型
3)
N610169103AA
Type
Ⅲ
3D sensor
3D
センサ
3D
传感器
N610157604AA
The multi recognition camera can be modified from Type I to Type II or Type III and from
Type II to Type III.
Type
Ⅰから
Type
Ⅱ、
Type
Ⅰから
Type
Ⅲ、
Type
Ⅱから
Type
Ⅲ
の
3
通りの改造があります。
有从
Type
Ⅰ到
Type
Ⅱ、
Type
Ⅰ到
Type
Ⅲ、
Type
Ⅱ到
Type
Ⅲ
的
3
种改造。
