NPM-D3 SERVICE MANUAL 4.6 Optional Units Page 4-52 EJM6D3-MB-04SM-02.DOC Unit ユニット 装置 Point to change 変更個所 变更位置 Tape feeder spec. フィーダ仕様 料架规格 Tray feeder spec. トレイ仕様 托盘规格 Connectio ns 連結部 连接部 Lower fixing bracket 下部固定ブラケ…
NPM-D3
SERVICE MANUAL
4.6 Optional Units
EJM6D3-MB-04SM-02.DOC Page 4-51
4.6 Optional Units
オプションユニット
选购件装置

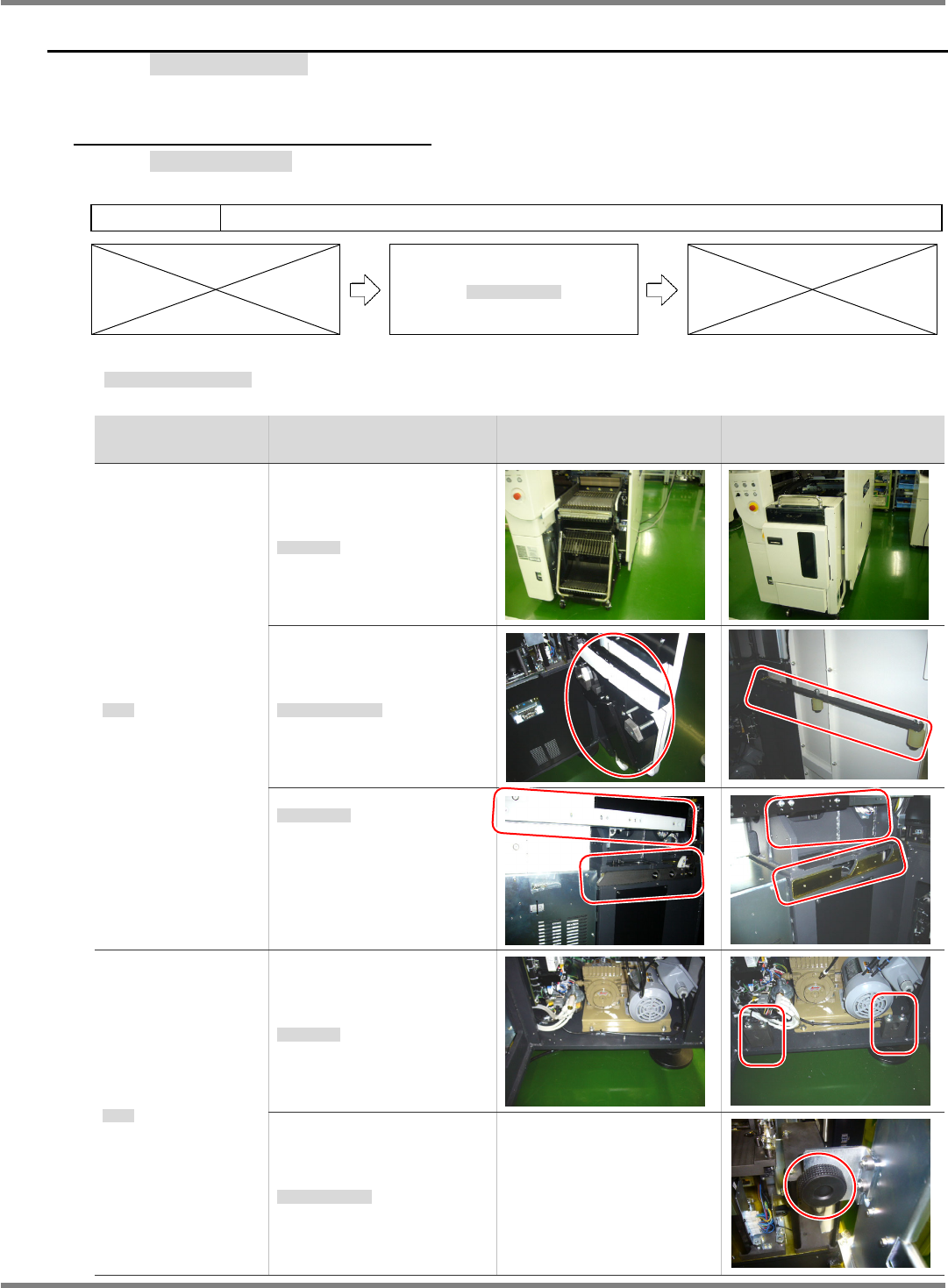

4.6.1 Tray Feeder Coupling
トレイフィーダ連結
托盘料架的连接
Unit No.
N610074920AA
4.6.1 Tray Feeder Coupling
トレイフィーダ連結
托盘料架的连接
Differences between Tape Feeder and Tray Feeder
フィーダ・トレイの相違点
料架和托盘的不同点

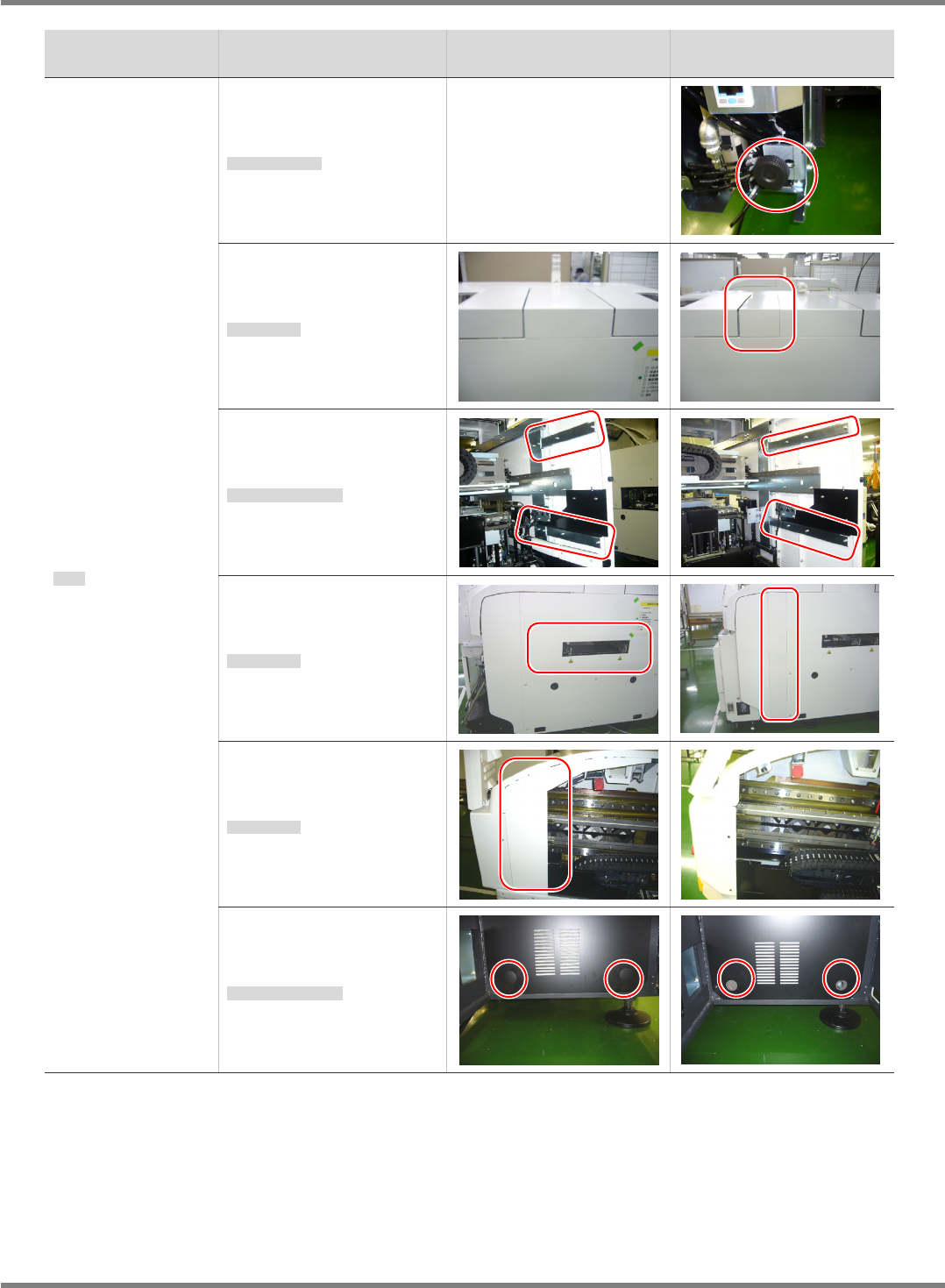

Unit
ユニット
装置
Point to change
変更個所
变更位置
Tape feeder spec.
フィーダ仕様
料架规格
Tray feeder spec.
トレイ仕様
托盘规格
Feeder
供給部
供给部
Feeder unit
供給ユニット
供给装置
Feeder cart drive unit
交換台車駆動ユニット
交换台车驱动装置
Feeder cart guide
交換台車ガイド
交换台车导轨
Connections
連結部
连接部
Positioning block
規正ブロック
调整块
Upper fixing bracket
上部固定ブラケット
上部固定托架
NPM-D3
SERVICE MANUAL
4.6 Optional Units
Page 4-52 EJM6D3-MB-04SM-02.DOC
Unit
ユニット
装置
Point to change
変更個所
变更位置
Tape feeder spec.
フィーダ仕様
料架规格
Tray feeder spec.
トレイ仕様
托盘规格
Connections
連結部
连接部
Lower fixing bracket
下部固定ブラケット
下部固定托架
Upper extension cover
上部延長カバー
上部延长盖
Cover installation frame
カバー取り付けフレーム
盖安装框架
Side extension cover
側面延長カバー
侧面延长盖
Inner side cover
内部側面カバー
内部侧面盖
Inside/lower cover cap
内部下部カバーキャップ
内部下部盖帽
NPM-D3
SERVICE MANUAL
4.6 Optional Units
EJM6D3-MB-04SM-02.DOC Page 4-53
Unit
ユニット
装置
Point to change
変更個所
变更位置
Tape feeder spec.
フィーダ仕様
料架规格
Tray feeder spec.
トレイ仕様
托盘规格

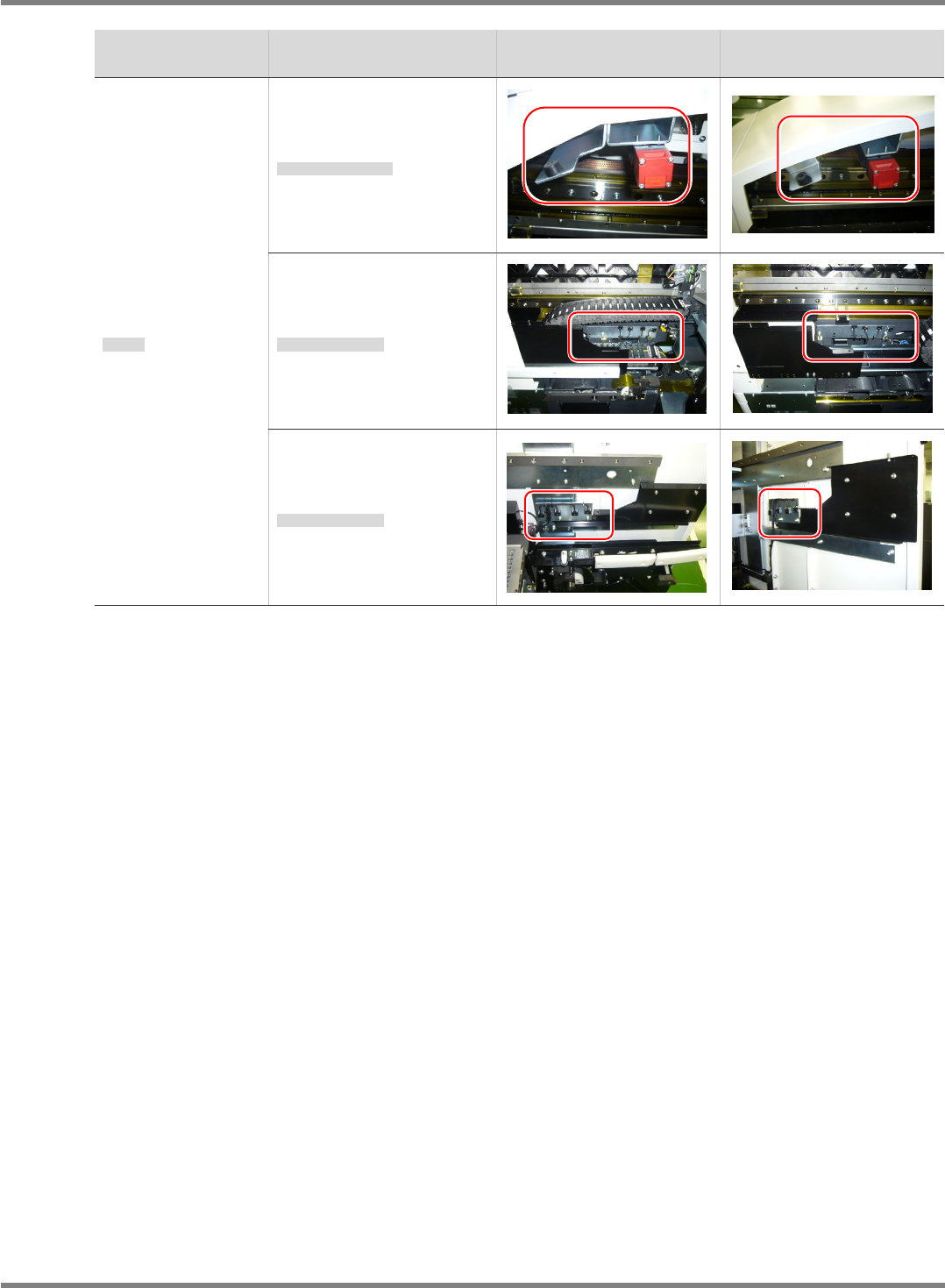

Sensor
センサ部
传感器部
Safety switch & stopper
安全スイッチ＆ストッパ
安全开关和止动器
Feeder lift detection (Right)
フィーダ浮き検出 (右)
料架浮起检测 (右)
Feeder lift detection (Left)
フィーダ浮き検出 (左)
料架浮起检测 (左)
