检查参数：引脚间距：提供常规标准间距，也可自定义间距引脚类型：分长引脚和短引脚引脚根部 % ：符合亮度和颜色的引脚长度占搜索窗口的长度百分比＊ 1 引脚根部搜索方法：分本体边缘定位和引脚边缘定位焊盘末端 % ：符合亮度和颜色的焊盘长度占搜索窗口的长度百分比＊ 2 焊盘搜索目标：分焊盘、焊锡、焊盘 + 焊锡参数选择：引脚根部搜索、引脚、焊锡、焊盘判定参数： a) 根据引脚根部设 …

LedBox

计算参数：引脚根部、引脚、焊锡、焊盘各赋予一套亮度和颜色

亮度参数（可用鼠标通过直方图来设定）：

a) 亮度上限：设定最高亮度值（ 0~255 ）

b) 亮度下限：设定最低亮度值（ 0~255 ）

颜色参数（可用鼠标通过色彩图来设定）：

c) 红色上限：设定红色最大值（ 0~173 ）

d) 红色下限：设定红色最小值（ 0~173 ）

e) 绿色上限：设定绿色最大值（ 0~173 ）

f) 绿色下限：设定绿色最小值（ 0~173 ）

g) 蓝色上限：设定蓝色最大值（ 0~173 ）

h) 蓝色下限：设定蓝色最小值（ 0~173 ）

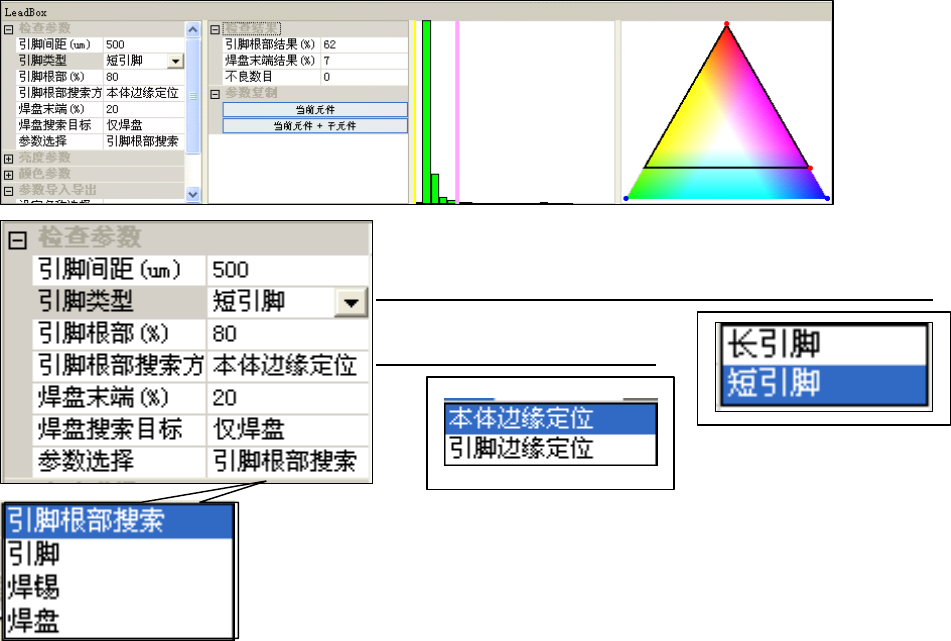

检查参数：

引脚间距：提供常规标准间距，也可自定义间距

引脚类型：分长引脚和短引脚

引脚根部 % ：符合亮度和颜色的引脚长度占搜索窗口的长度百分比＊ 1

引脚根部搜索方法：分本体边缘定位和引脚边缘定位

焊盘末端 % ：符合亮度和颜色的焊盘长度占搜索窗口的长度百分比＊ 2

焊盘搜索目标：分焊盘、焊锡、焊盘 + 焊锡

参数选择：引脚根部搜索、引脚、焊锡、焊盘

判定参数：

a) 根据引脚根部设定参数：计算出最接近设定值的百分比作为引脚根部 ( 白色虚线 )

b) 根据焊盘末端设定参数：计算出最接近设定值的百分比作为焊盘前端 ( 黄色虚线 )

检查结果：统计所有检查窗口结果均符合上限和下限之间，判定不良数目： 0 。

反之，按实际不良窗口进行统计数目。

参数复制

a) 不含子元件的元件库，可使用【当前元件】对 LedBox 算法中的窗口进行复制

b) 含有子元件的元件库，可使用【当前元件 + 子元件】对 LedBox 算法中的窗口进行

复制

LedBox

LedBox 算法注解

＊ 1

＊ 2

1 ，设定搜索引脚窗口大小 ( 位置对称性 )

2 ，设定引脚间距

3 ，选择正确的引脚类型

4 ，调整 Area 的长度和宽度 ( 以焊盘宽度为准 )

5 ，选择合适的引脚根部搜索方式 ( 本体 / 引脚边缘 )

6 ，设定引脚根部 (%) ：搜索窗口内所有引脚

根部长度和占搜索窗口引脚的长度百分比

7 ，参数选择为引脚，合理设定亮度和颜色

8 ，参数选择为焊盘，合理设定亮度和颜色

9 ，设定焊盘末端 (%) ：搜索窗口内所有焊盘

末端长度和占搜索窗口内焊盘长度百分比

程式制作流程

传统 QA/QC 检查方法： PCBA+ 套板的模式进行检查

套板的制作：

1) PCB Size/ Model ；

2) 应对 PCB 的 cad 数据（包含： X ， Y ， θ ，位号）

3) 引入两个概念：坐标系及原点位置； Cad 旋转角度的方式
