程式制作流程传统 QA/QC 检查方法： PCBA+ 套板的模式进行检查套板的制作： 1) PCB Size/ Model ； 2) 应对 PCB 的 cad 数据（包含： X ， Y ， θ ，位号） 3) 引入两个概念：坐标系及原点位置； Cad 旋转角度的方式

检查参数：

引脚间距：提供常规标准间距，也可自定义间距

引脚类型：分长引脚和短引脚

引脚根部 % ：符合亮度和颜色的引脚长度占搜索窗口的长度百分比＊ 1

引脚根部搜索方法：分本体边缘定位和引脚边缘定位

焊盘末端 % ：符合亮度和颜色的焊盘长度占搜索窗口的长度百分比＊ 2

焊盘搜索目标：分焊盘、焊锡、焊盘 + 焊锡

参数选择：引脚根部搜索、引脚、焊锡、焊盘

判定参数：

a) 根据引脚根部设定参数：计算出最接近设定值的百分比作为引脚根部 ( 白色虚线 )

b) 根据焊盘末端设定参数：计算出最接近设定值的百分比作为焊盘前端 ( 黄色虚线 )

检查结果：统计所有检查窗口结果均符合上限和下限之间，判定不良数目： 0 。

反之，按实际不良窗口进行统计数目。

参数复制

a) 不含子元件的元件库，可使用【当前元件】对 LedBox 算法中的窗口进行复制

b) 含有子元件的元件库，可使用【当前元件 + 子元件】对 LedBox 算法中的窗口进行

复制

LedBox

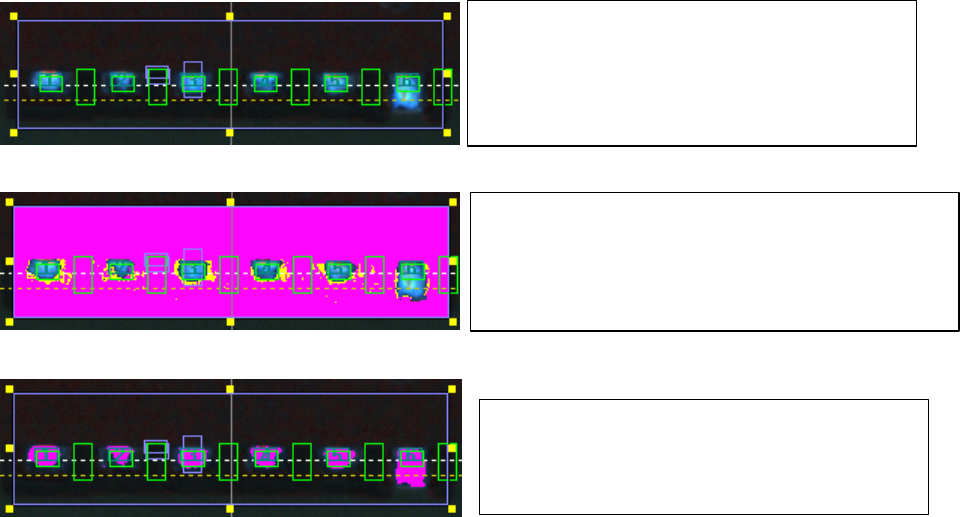

LedBox 算法注解

＊ 1

＊ 2

1 ，设定搜索引脚窗口大小 ( 位置对称性 )

2 ，设定引脚间距

3 ，选择正确的引脚类型

4 ，调整 Area 的长度和宽度 ( 以焊盘宽度为准 )

5 ，选择合适的引脚根部搜索方式 ( 本体 / 引脚边缘 )

6 ，设定引脚根部 (%) ：搜索窗口内所有引脚

根部长度和占搜索窗口引脚的长度百分比

7 ，参数选择为引脚，合理设定亮度和颜色

8 ，参数选择为焊盘，合理设定亮度和颜色

9 ，设定焊盘末端 (%) ：搜索窗口内所有焊盘

末端长度和占搜索窗口内焊盘长度百分比

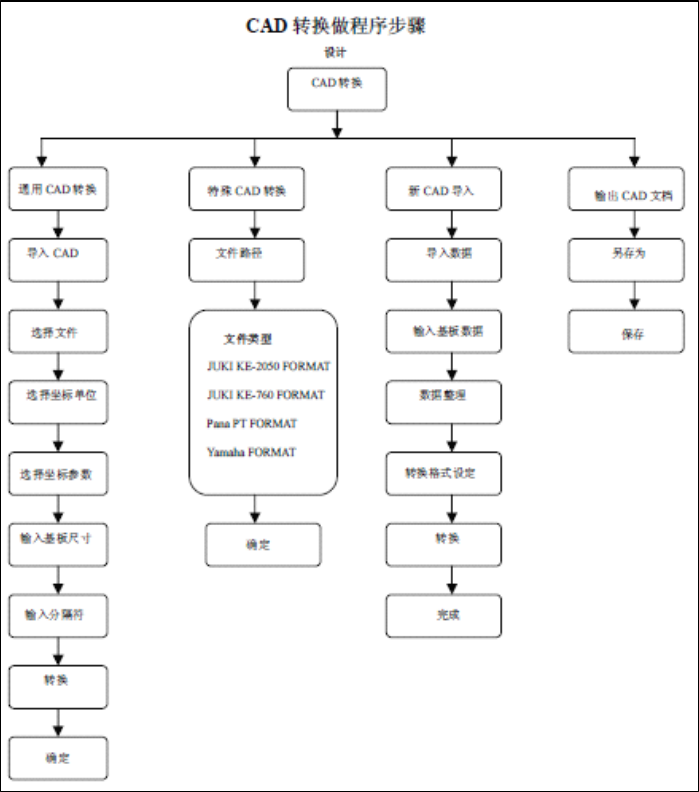

程式制作流程

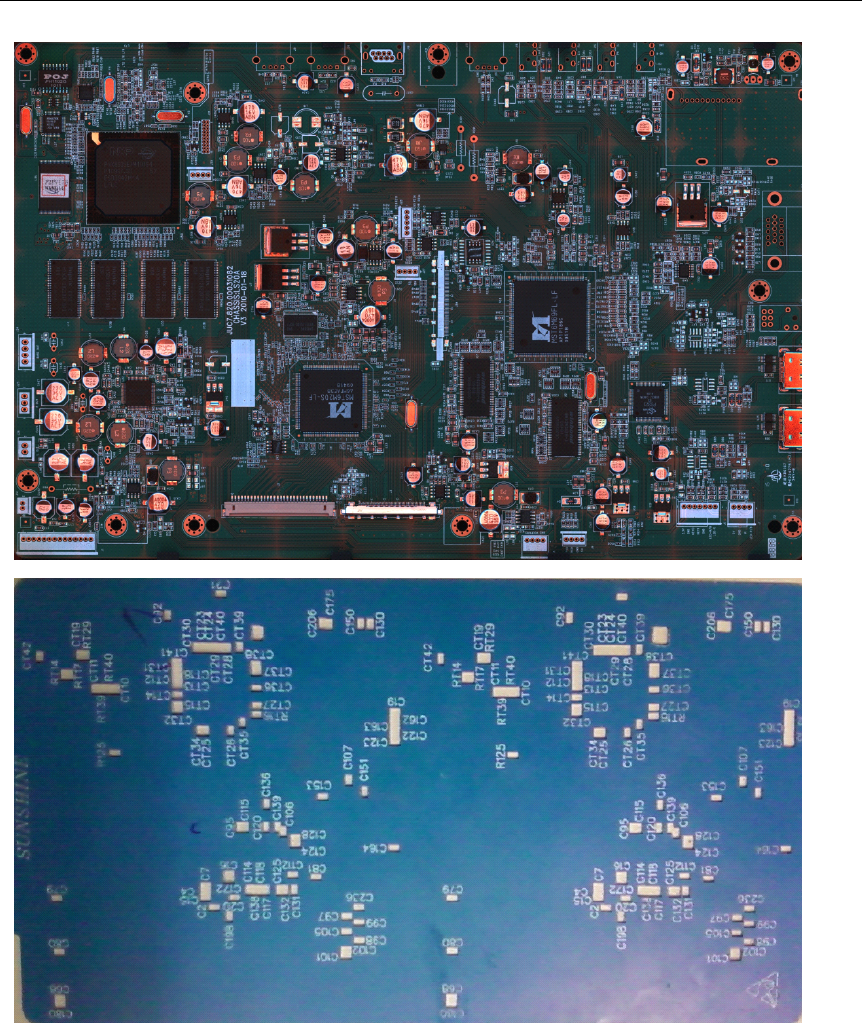

传统 QA/QC 检查方法： PCBA+ 套板的模式进行检查

套板的制作：

1) PCB Size/ Model ；

2) 应对 PCB 的 cad 数据（包含： X ， Y ， θ ，位号）

3) 引入两个概念：坐标系及原点位置； Cad 旋转角度的方式

程式制作前准备

PCB （ Size ，

M odel

）；原始 cad 数据（包含要素： X ， Y ， θ ，位号，料号）
