（ 2 ） 选择文件（ 文件格式： * .txt;*.csv ） （ 3 ） 读 取数据后整理 数据 a 用删除行 将不必要的 行删除 b 原字符（格 式里不需要的 字符 “ " ” ）替代 成新字符 “ 空格 ” （ 4 ） J UTZE 软件中采用 um 作基准 单位，所以转 换前需要确认 a) 导 入 CAD 数据采用的 是英制或是公 制 b) X/Y 坐标换算因 子是否一致（ 单位是否同为 um ）
1 ，
通用 CAD 数据导入流程：
2 ， 按照工厂实际提供的数据可选择通用和特殊两种方式进行数据导入
A 通用方式转换操作流程

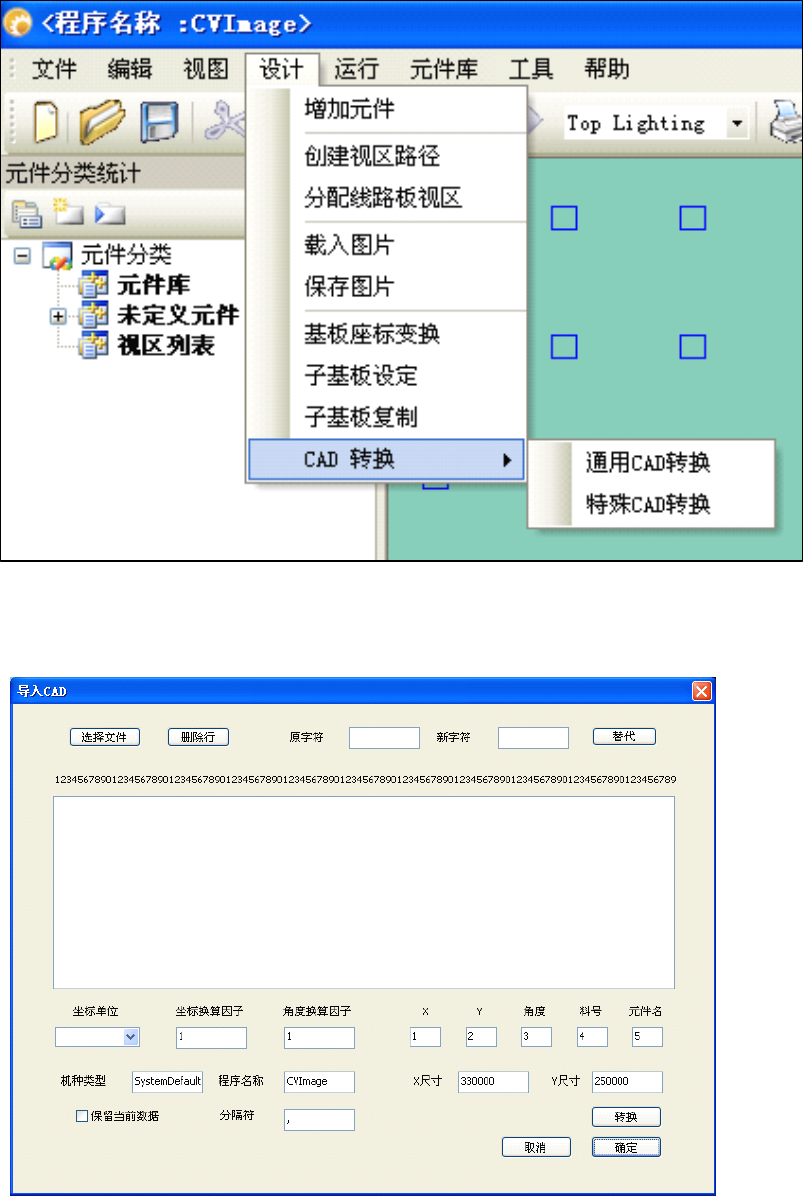

（ 1 ） 通用 CAD 数据导入窗口

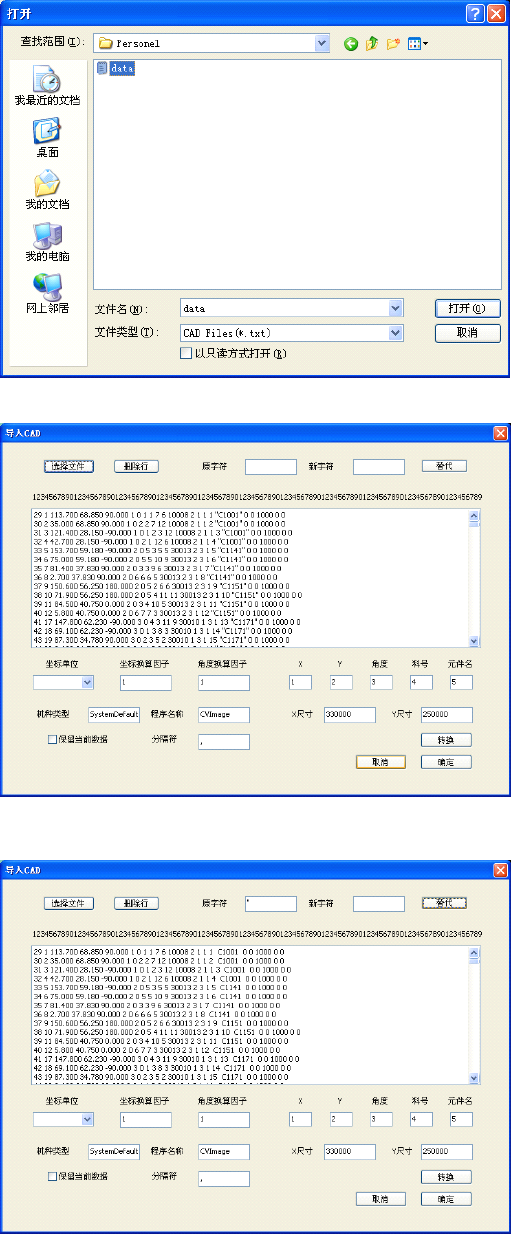

（ 2 ） 选择文件（文件格式： * .txt;*.csv ）
（ 3 ） 读取数据后整理数据
a 用删除行 将不必要的行删除
b 原字符（格式里不需要的字符 “ " ” ）替代 成新字符 “ 空格 ”
（ 4 ） JUTZE 软件中采用 um 作基准单位，所以转换前需要确认
a) 导入 CAD 数据采用的是英制或是公制
b) X/Y 坐标换算因子是否一致（单位是否同为 um ）

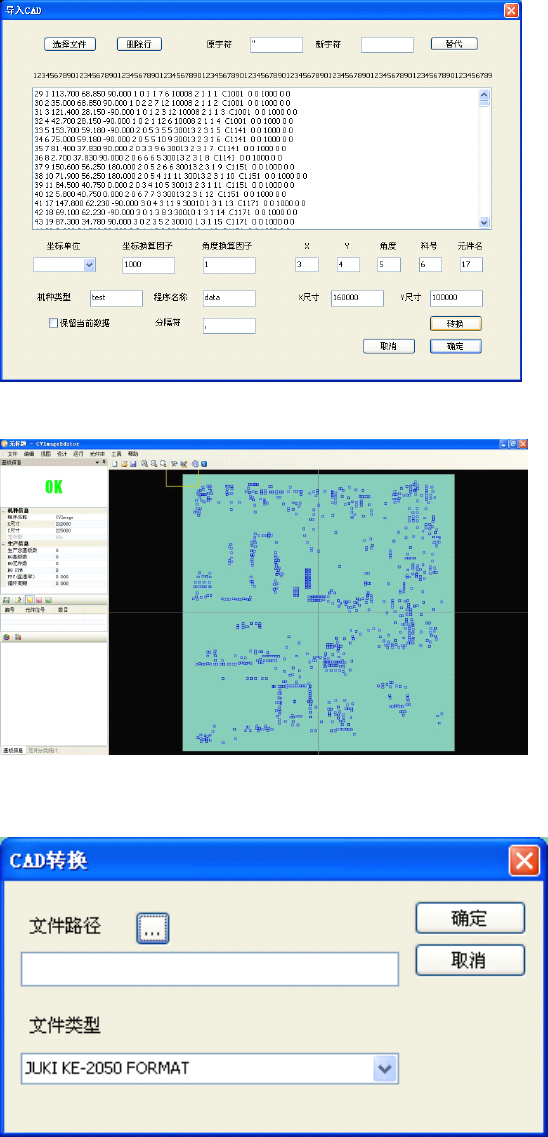

（ 5 ） 确认导入数据 X/Y/ 角度 / 料号 / 元件位号 在数据中的所在列
（ 6 ） 输入机种类型和程序名称，确认 PCB 尺寸及分隔符后点转换按钮
（ 7 ）确定完成数据导入结束
B 特殊方式转换操作流程
（ 1 ）特殊 CAD 数据（贴片机器程序）导入窗口
