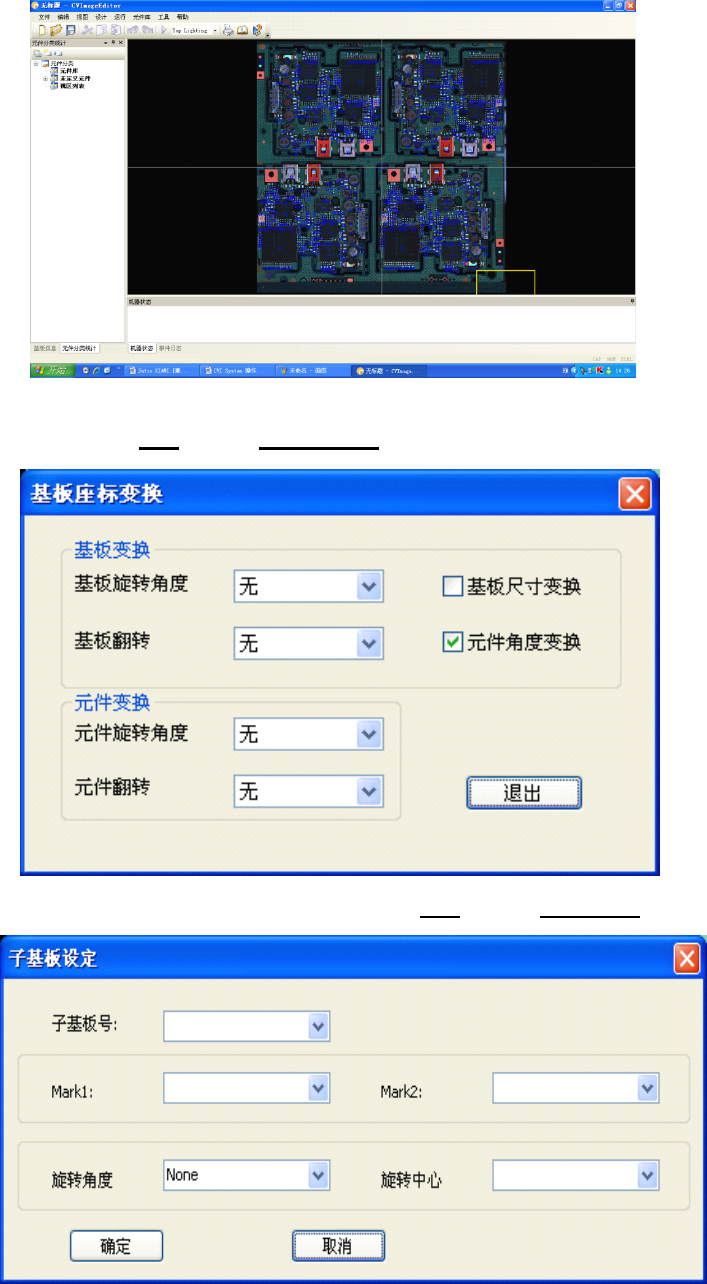

5 ， 导入图像后 ， 确认图像和 CAD 数据是否相吻合 ， 如果元件或是基板需要作 角度 ， 镜像 ， 翻转 ；可以选择 设计 菜单栏下 基板坐标变换 6 ， 需要对拼板 中其中一个进 行单板设定 ，可以选择 设计 菜单栏下 子基板设定

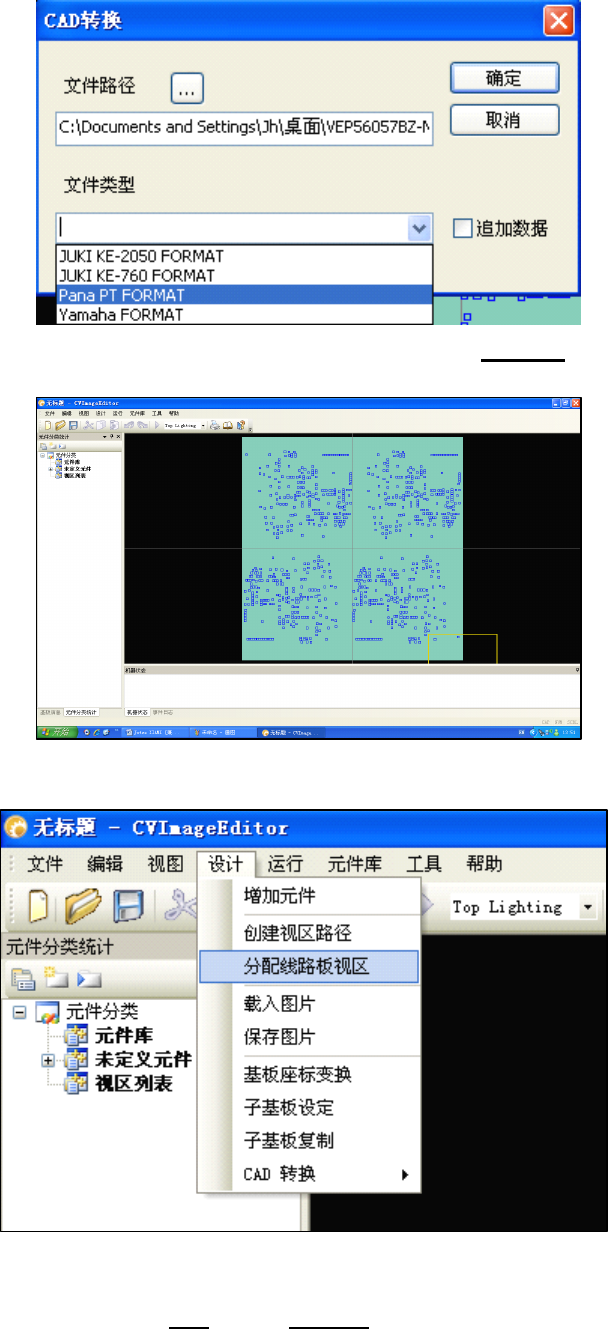

（ 2 ）设定贴片机程序路径，选择贴片机类型
（ 3 ）如需在原有程序上追加数据可勾选上 追加数据 ，
确定后 CAD 数据导入完成
3 ，
确定基板规格后调用已有图像或是直接在 AOI 设备上获取图像
读取图像之前先进行一次分配 Area View
4 ，
载入已有图像 ，选择 设计 菜单栏下 载入图片
5 ，
导入图像后 ， 确认图像和 CAD 数据是否相吻合 ， 如果元件或是基板需要作 角度 ， 镜像
，
翻转 ；可以选择 设计 菜单栏下 基板坐标变换
6 ，
需要对拼板中其中一个进行单板设定 ，可以选择 设计 菜单栏下 子基板设定
7 ，
对原始数据仅有单板需要作拼版扩展 ，可以选择 设计 菜单栏下 子基板复制
8
8
8
8 ，
CAD
CAD
CAD
CAD 数据编辑
（ 1 ） CAD 数据新建 ， 可以选择 设计 菜单栏下 增加元件 ； 移动坐标系点击增加元件
完成新元件的添加
（ 2 ） CAD 数据删除 ， 鼠标单击或是用鼠标左键框选元件 ， 然后选择 编辑 菜单栏下
