（ 4 ） C AD 数据复制，激活元件后按住 ctrl 拖动元件完成复制 （ 5 ） CAD 数据角度旋转，激活元件后可以选择 编辑 菜单栏下 旋转元件 1. 1. 1. 1. 基准点数据 编辑 , , , , 激活基准点数据 敲回车或是双 击鼠标左键进 入元件编辑窗 口 （ 6 ） 编辑窗口 （ 7 ） 编辑窗口相关按钮功能介绍
删除 完成数据删除
（ 3 ） CAD 数据移动，
数据移动前，注意观察蓝色窗口的位置； cad
可以用鼠标左键激活元件拖动到指定位置，弹出移动元件对话窗口；
可以选择移动元件选项进行移动
数据移动后，注意观察和移动前的差异；所有 cad 和实际元件对齐
（ 4 ） CAD 数据复制，激活元件后按住 ctrl 拖动元件完成复制
（ 5 ） CAD 数据角度旋转，激活元件后可以选择 编辑 菜单栏下 旋转元件
1.
1.
1.
1. 基准点数据编辑 ,
,
,
, 激活基准点数据敲回车或是双击鼠标左键进入元件编辑窗口
（ 6 ） 编辑窗口

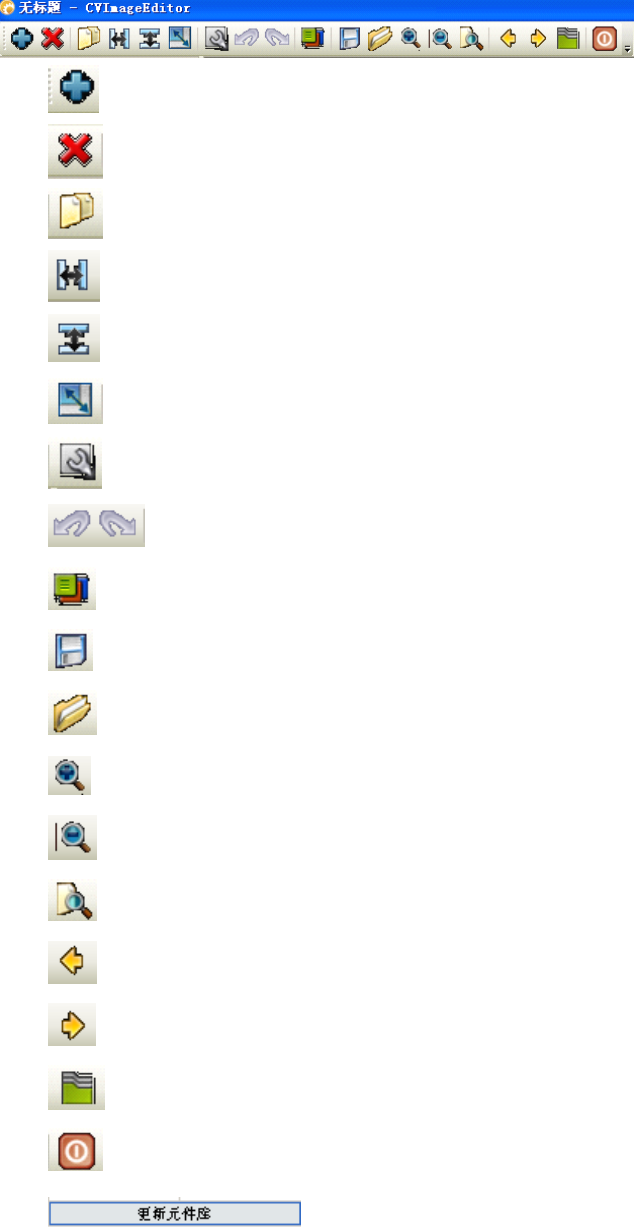

（ 7 ） 编辑窗口相关按钮功能介绍
新建一个检查窗口
删除一个检查窗口
复制一个检查窗口
X 方向复制窗口
Y 方向复制窗口
对角方向复制窗口
对相同类型的检查窗口进行参数复制
对操作进行重复或是撤销
显示符合设定条件的像素
保存当前图像
调用已有图像
对图像窗口进行放大
对图像窗口进行缩小
对当前原件的所有窗口进行检查
对选中的检查窗口上移
对选中的检查窗口下移
对采用 ICSearch 算法的元件进行扩展
退出编辑窗口
修改任意检查窗口的检查参数，要保存修改
数据，在退出前务必作一次更新
（ 8 ） 新增加一个窗口，选择相关的检查类型，如 mark ：选 BoardSearch
