Jutze AOI 编程手册 - 第31页

参数设定步骤 ○ 1 mark 原始图示和调试的参数种类（亮度 / 彩度） ○ 2 mark 特 征 一 ： 亮 度 值 60 （ 实 际 检 测 过 程 中 需 少 许 调 试 ） ○ 3 mark 的尺寸设定： 1000 和 颜色样本抽取：红色

100%1 / 58
（注意： Area 类型系统默认不作检查）
将检查窗口调整到适当的尺寸，在图像中或是在检查窗口列表中激活窗口，拉动检查窗口
调整尺寸（建议 mark 窗口尺寸大小： 4000*4000 ）

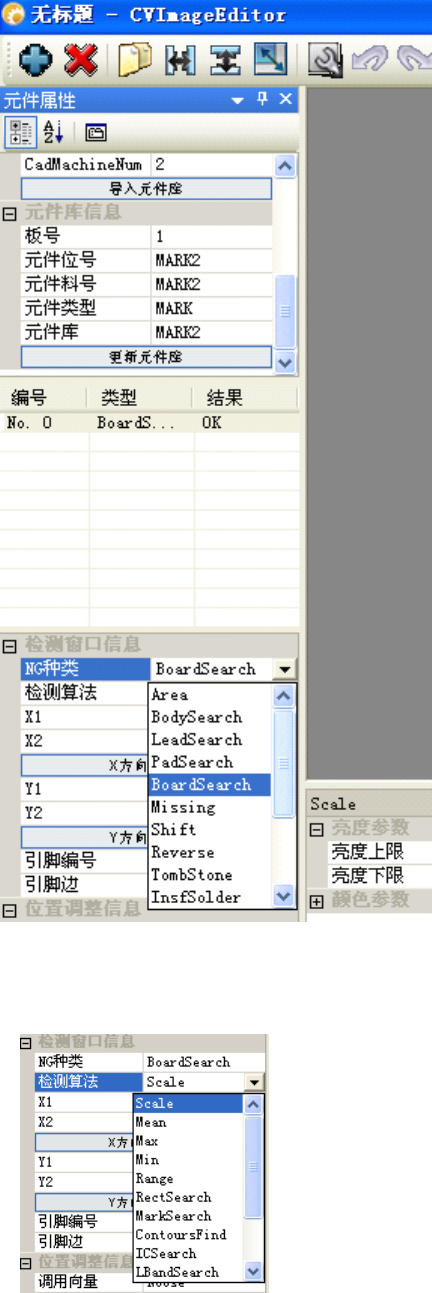

（ 9 ） 在检查窗口列表中激活需要进行选择算法的窗口，检测算法栏选择

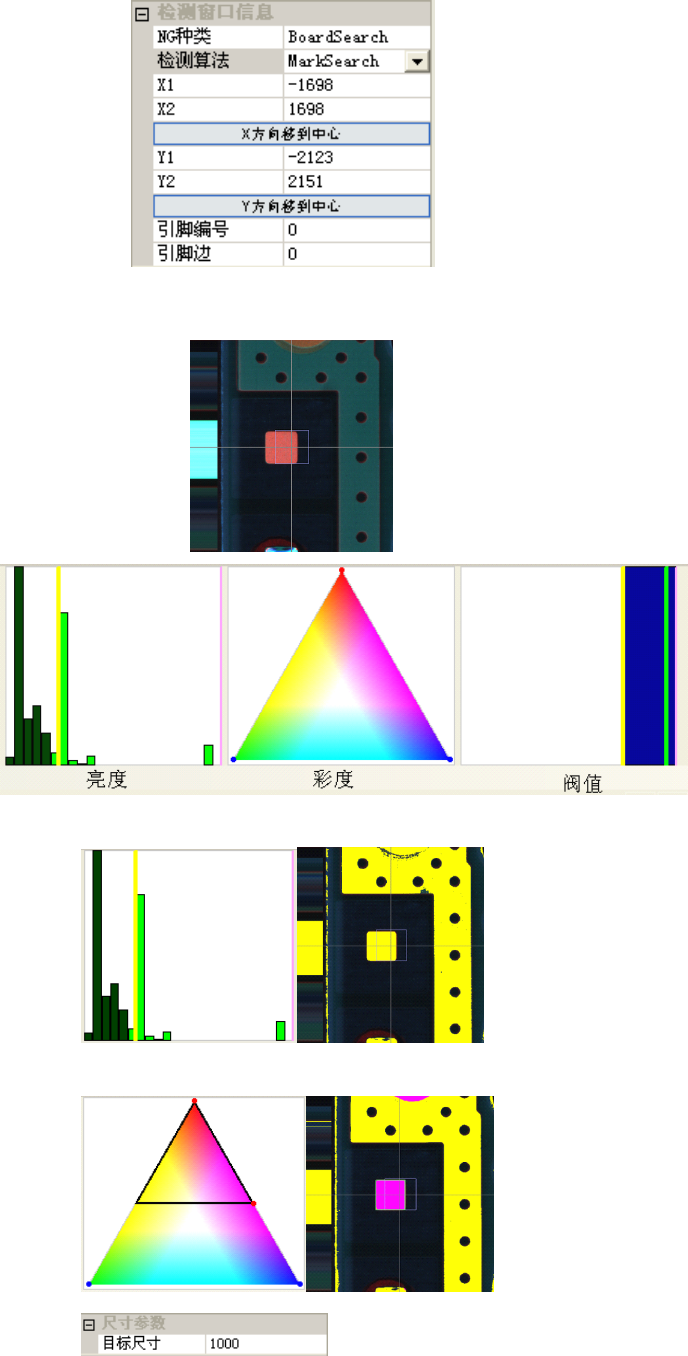

（ 10 ） 基准点（ mark ）：选择 MarkSearch 算法
参数设定步骤
○
1
mark 原始图示和调试的参数种类（亮度 / 彩度）
○
2
mark 特征一：亮度值 60 （实际检测过程中需少许调试）
○
3
mark 的尺寸设定： 1000 和 颜色样本抽取：红色
○
4

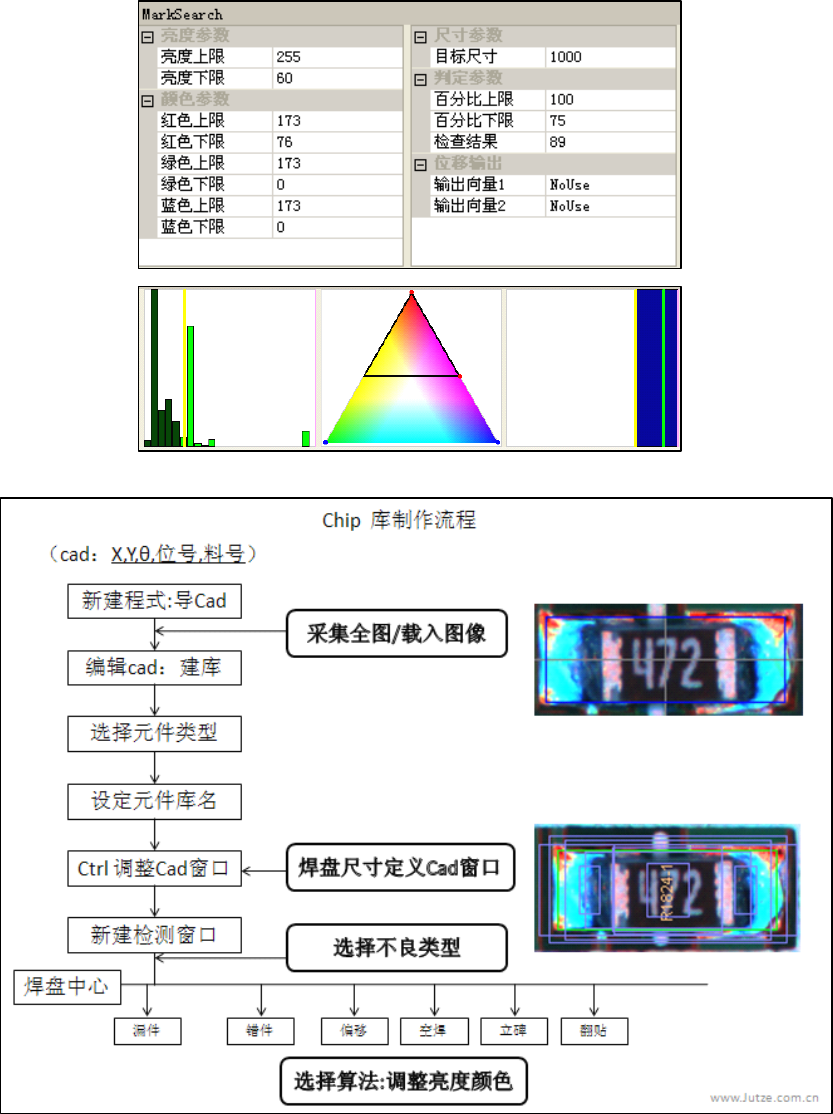

允许接受判定参数
（ 满足亮度 >60; 彩度 R173~76 ， G173~0 ， B173~0 ；阀值 100~75 ）
检查结果： 89
2
2
2
2 ，
通用资料库之 Chip
Chip
Chip
Chip 元件制作步骤
