（ 4 ） 按住 ctrl 点窗口调整零件外形窗口尺寸 （ 下图绿色窗口 ） ， 激活窗口列表 设定窗口类型 BodySearch ， 调整窗口大小到零件本体大小记录本体长宽 （ 5 ） 为了后续资料库的统一管理和调用 ， 元件类型命名方式需要进行规范化定 义 ， 考虑到资料库的通用性采用 ( 类型 + 尺寸 + P 引脚 V 版本 ) 这样的排序进 行命名。如下图电容为例： C1608 （引脚和版本没必要引入则可以取消 ）

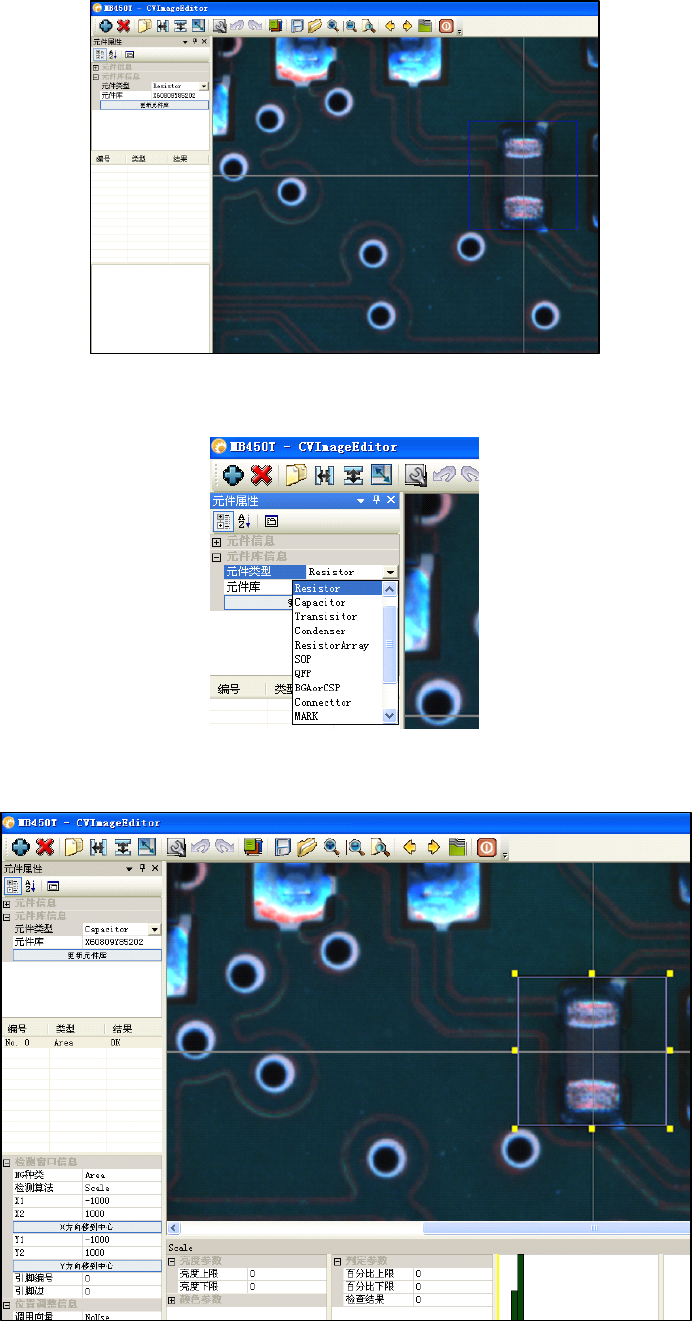

（ 1 ） C hip 元件制作步骤；新数据原始状态如下图示
（ 2 ） 选取元件类型 （ 电阻 ， 电容 ， 晶体管 ， 电感 ， 排容 / 阻 ， 集成电路 ， BGA
，
连接器， MARK ， BAD Mark ）
（ 3 ） 参考事例中元件类型为电容，增加窗口：新增窗口类型默认为 Area ，检
测算法默认为 Scale ，窗口默认大小 2000*2000 正方形；

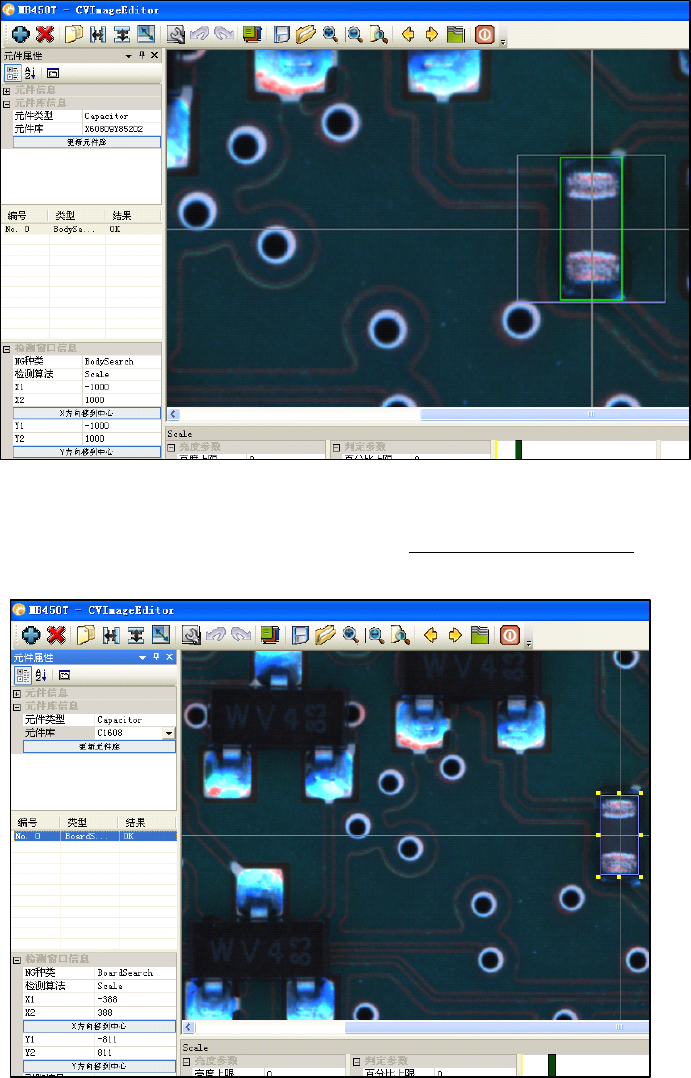

（ 4 ） 按住 ctrl 点窗口调整零件外形窗口尺寸 （ 下图绿色窗口 ） ， 激活窗口列表
设定窗口类型 BodySearch ， 调整窗口大小到零件本体大小记录本体长宽
（ 5 ） 为了后续资料库的统一管理和调用 ， 元件类型命名方式需要进行规范化定
义 ， 考虑到资料库的通用性采用 ( 类型 + 尺寸 + P 引脚 V 版本 ) 这样的排序进
行命名。如下图电容为例： C1608 （引脚和版本没必要引入则可以取消 ）
（ 6 ） chip 电容的检查项目归纳如下：漏件，偏移，错件（损件），虚焊，少
锡 ； 可能需要进行检查的项目 ： 短路 ， 侧立 。 针对上述项目分别设定检查
窗口

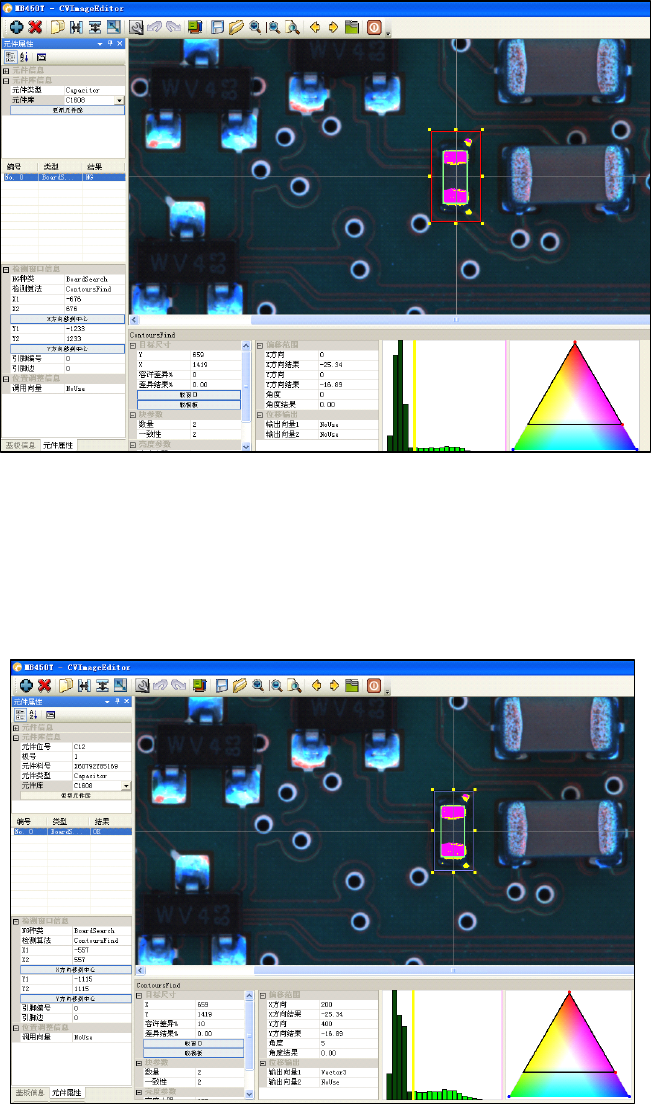

漏 件和偏 移 可以采用一个算法 ContoursFind 达成
激活检查窗口列表中需要进行设定的窗口 --- 选择算法 --- 拖动窗口大小到零件本体大小 --- 设
定目标尺寸的几何参数 （ 取窗口 ， 设定块数量和一致性 ） --- 再次拖动检查窗口大小 （ 搜寻本体的
区域） --- 抽取电容两端电极的亮度和彩度 --- 再次对目标尺寸的几何参数进行设定（取模板） ---
最后设定阀值进行判定（目标尺寸的容许误差：通常建议 10% ； X/Y/ θ 方向的偏移量：按照各
公司制定实际接受的标准进行设定，图中零件为 1608 电容 X 允许偏移的量：
0.8*0.25=0.2mm=200um ， Y 偏移量设定为： 1.6*0.25=0.4mm=400um ， θ 设定值为 5-7 ° ； ）
ContoursFind 算法可以得到量化值，同时可以将输出值作为向量进行调用；向量包含 X/Y 。
错件 （ 损件 ） 是针对零件存在后需要进行的检查项目 ， 对此通过 ContoursFind 算法得到的
向量需要赋予此项目检查（以确保不产生误判），电容错件发生情况统计
（一）：电容错电容 就外观来看只能对亮度和颜色差异较大的情形进行检查，
