（ 6 ） chip 电容的检查项目归纳如下：漏件，偏移，错件（损件），虚焊，少锡；可能需要进行检查的项目：短路，侧立。针对上述项目分别设定检查窗口漏件和偏移可以采用一个算法 ContoursFind 达成激活检查窗口列表中需要进行设定的窗口 - -- 选择算法 --- 拖动窗口大小到零件本体大小 --- 设定目标尺寸的几何参数（取窗口，设定块数量和一致性） --- 再次拖动检查窗…

（ 4 ）按住 ctrl 点窗口调整零件外形窗口尺寸（下图绿色窗口），激活窗口列表

设定窗口类型 BodySearch ，调整窗口大小到零件本体大小记录本体长宽

（ 5 ）为了后续资料库的统一管理和调用，元件类型命名方式需要进行规范化定

义，考虑到资料库的通用性采用 ( 类型 + 尺寸 + P 引脚 V 版本 ) 这样的排序进

行命名。如下图电容为例： C1608 （引脚和版本没必要引入则可以取消）

（ 6 ） chip 电容的检查项目归纳如下：漏件，偏移，错件（损件），虚焊，少

锡；可能需要进行检查的项目：短路，侧立。针对上述项目分别设定检查

窗口

漏件和偏移可以采用一个算法 ContoursFind 达成

激活检查窗口列表中需要进行设定的窗口 --- 选择算法 --- 拖动窗口大小到零件本体大小 --- 设

定目标尺寸的几何参数（取窗口，设定块数量和一致性） --- 再次拖动检查窗口大小（搜寻本体的

区域） --- 抽取电容两端电极的亮度和彩度 --- 再次对目标尺寸的几何参数进行设定（取模板） ---

最后设定阀值进行判定（目标尺寸的容许误差：通常建议 10% ； X/Y/ θ 方向的偏移量：按照各

公司制定实际接受的标准进行设定，图中零件为 1608 电容 X 允许偏移的量：

0.8*0.25=0.2mm=200um ， Y 偏移量设定为： 1.6*0.25=0.4mm=400um ， θ 设定值为 5-7 ° ；）

ContoursFind 算法可以得到量化值，同时可以将输出值作为向量进行调用；向量包含 X/Y 。

错件（损件）是针对零件存在后需要进行的检查项目，对此通过 ContoursFind 算法得到的

向量需要赋予此项目检查（以确保不产生误判），电容错件发生情况统计

（一）：电容错电容就外观来看只能对亮度和颜色差异较大的情形进行检查，

（二）：电容错电阻可以通过亮度或是抽取颜色来进行判定，

（三）：电容错电感基本上和电容错电容情形相同；我们着重以第二种情形为主进行介绍

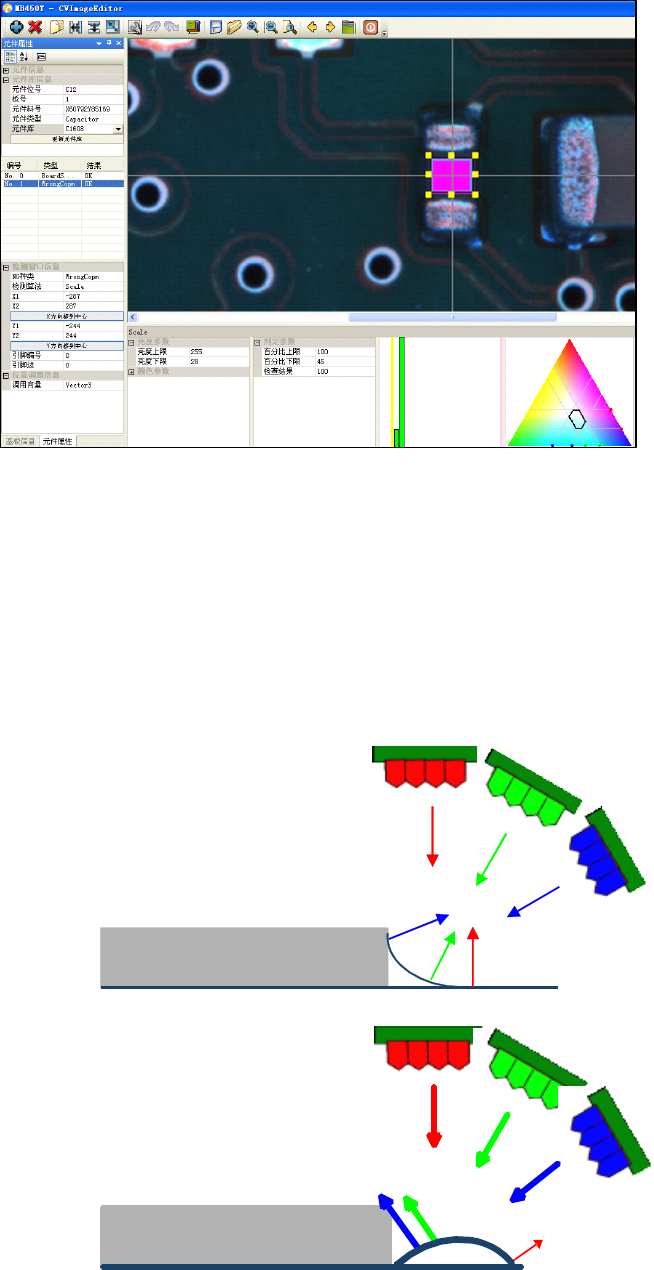

新增加一个窗口 --- 选择 NG 种类（ WrongComp ） --- 调整窗口大小（考虑到元件本身的尺寸

亮度颜色变异；实际设定窗口应比特征位置要小） --- 选择算法（ Scale ） --- 选择需要调用的向

量（ Vector3 ） --- 抽取窗口内的亮度和彩度（窗口尺寸设定完成后，按住 ctrl+ 鼠标左键在彩度三

角型内双击；激活算法设定栏，可滚动鼠标滑轮来适当同步调整彩度的设定范围） --- 设定阀值来

判定结果（ OK/NG ）

虚焊（少锡）依然是针对零件已经存在后发生的问题，通过下面图示可以轻松设定检查虚焊

放置窗口的位置（一）：放置在红色光源的反射区域；

（二）：放置在蓝色光源的反射区域。实际还要考虑到 pad 尺寸来设定
