3 3 3 3 ， 通用资料库 之ＩＣ元件制 作步骤 （ 1 ） J UTZE AOI 采 用拍照式相机 获取图片，为 了显示直观和 操作方便而 引入全版图 。 当零件的本 体尺寸大于相 机能获取图片 的最大尺寸时 ， 需要将单 个零件分解 作为几个零件 进行检查 。 （ FOV ：相机获取单张 图片尺寸受分 辨率 的影响 ） ；上图中零件尺 寸已近超出相 机抓取单张图 片的最大尺寸 。 （ 2 ） 主 元件库 ：设定方法

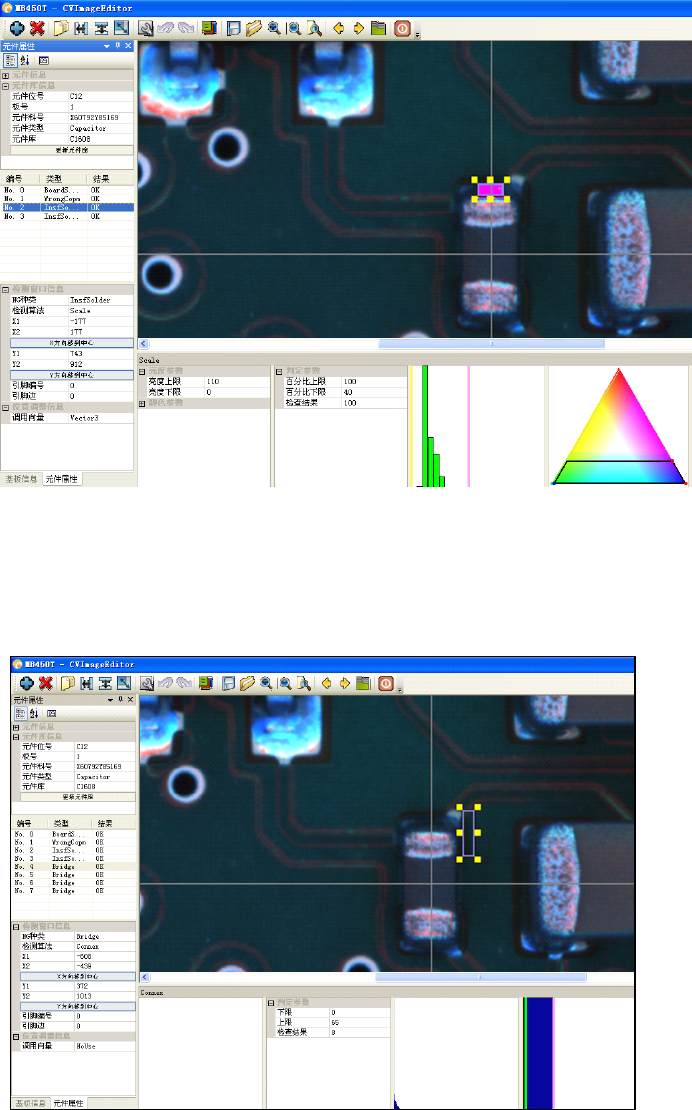

新增加窗口 --- 选择 NG 种类（ In s f s older ） --- 调整窗口大小（依照光源反射理论值来放置窗
口位置进行检查虚焊 ， 窗口依然要调用向量 （ Vector3 ） 上图中需要注意 ： 窗口 X 方向中心要对
称） --- 抽取窗口的亮度和彩度 --- 激活窗口列表中的第二步作 Y 方向的复制
短路 针对 chip 元件出现此种状况主要是由于元件设计的过于密集；通常状况短路
在 chip 元件中不作检测。
新增加窗口 --- 选择 NG 种类 （ Bridge ） --- 调整窗口大小 （ 实际发生短路情形在电极两端 ） ---
选择算法（ Connex ） --- 设定判定阀值（通常上限：６０－７０；下限：０） --- 激活窗口列表中
第四步，作Ｘ方向／Ｙ方向／对角复制。
电容侧立状况发生在Ｗ ≠ Ｔ或是两者差异比较大的情况；
W>2T 或是 T >2W 情况需要设定检查项目
差异大时用 ContoursFind 算法 , 本体误差容许值设定 10% 完全可以查出
3
3
3
3 ，
通用资料库之ＩＣ元件制作步骤
（ 1 ） JUTZE AOI 采用拍照式相机获取图片，为了显示直观和操作方便而
引入全版图 。 当零件的本体尺寸大于相机能获取图片的最大尺寸时 ， 需要将单
个零件分解作为几个零件进行检查 。 （ FOV ：相机获取单张图片尺寸受分辨率
的影响 ） ；上图中零件尺寸已近超出相机抓取单张图片的最大尺寸。
（ 2 ） 主元件库 ：设定方法
先拖动 cad 窗口到本体大小 --- 激活大零件点鼠标右键 --- 创建子元件
（弹出一个对话框：设定 X/Y 方向子元件的数量，图示为 QFP 零件需创建
8 个子元件，将顶边和底边及左右两边全部勾选上）
再次拖动 cad 窗口到小于一个相机的尺寸大小 --- 在激活主元件后双击鼠标左键进入
