Jutze AOI 编程手册 - 第39页
先拖动 cad 窗口到本体 大小 --- 激活大零件 点鼠标右键 --- 创建子元件 （弹出一个 对话框：设定 X/Y 方向子元件 的数量，图示 为 QFP 零件需创建 8 个子元件， 将顶边和底边 及左右两边全 部勾选上） 再次拖动 cad 窗口到小于 一个相机的尺 寸大小 --- 在激活 主元件后双击鼠标 左键进入
3
3
3
3 ，
通用资料库之ＩＣ元件制作步骤

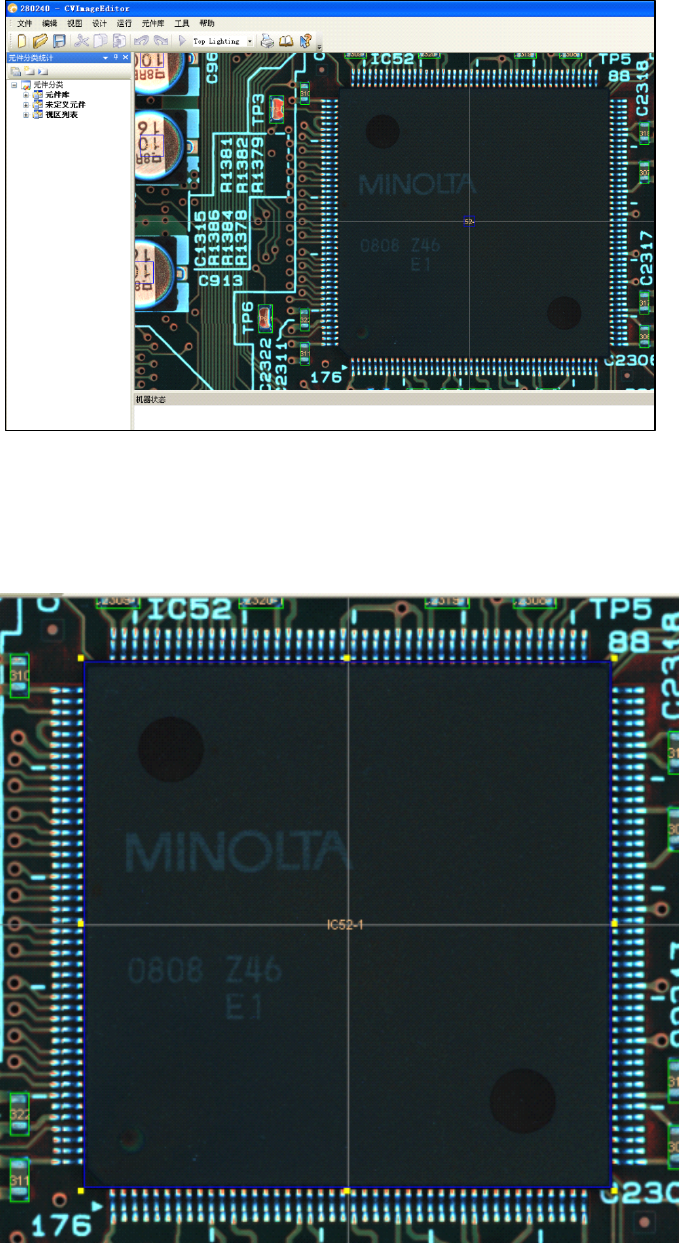

（ 1 ） JUTZE AOI 采用拍照式相机获取图片，为了显示直观和操作方便而
引入全版图 。 当零件的本体尺寸大于相机能获取图片的最大尺寸时 ， 需要将单
个零件分解作为几个零件进行检查 。 （ FOV ：相机获取单张图片尺寸受分辨率
的影响 ） ；上图中零件尺寸已近超出相机抓取单张图片的最大尺寸。
（ 2 ） 主元件库 ：设定方法

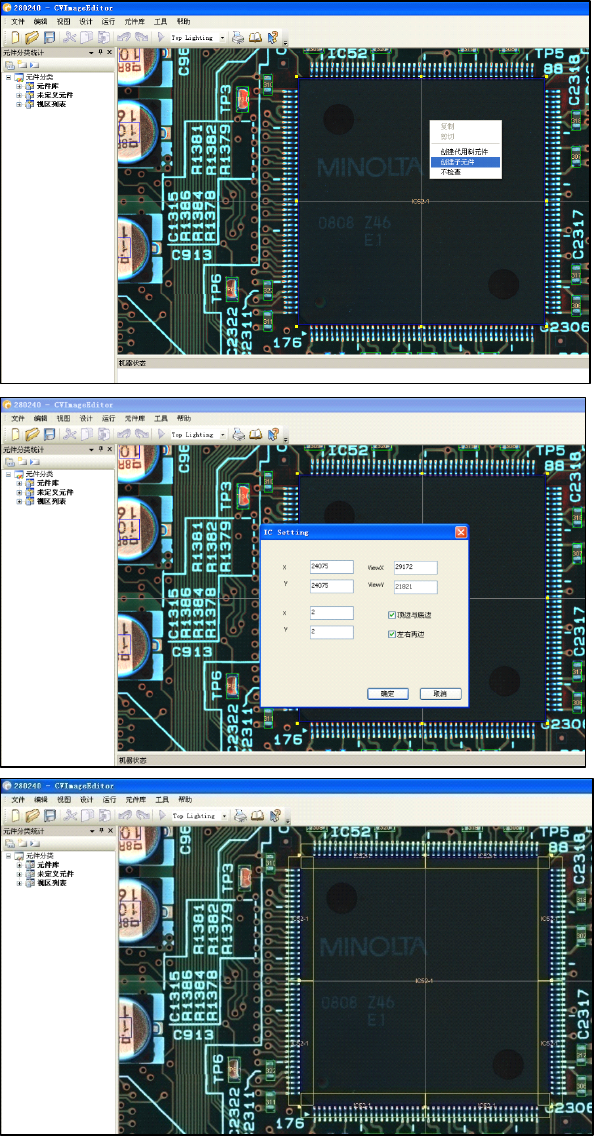

先拖动 cad 窗口到本体大小 --- 激活大零件点鼠标右键 --- 创建子元件
（弹出一个对话框：设定 X/Y 方向子元件的数量，图示为 QFP 零件需创建
8 个子元件，将顶边和底边及左右两边全部勾选上）

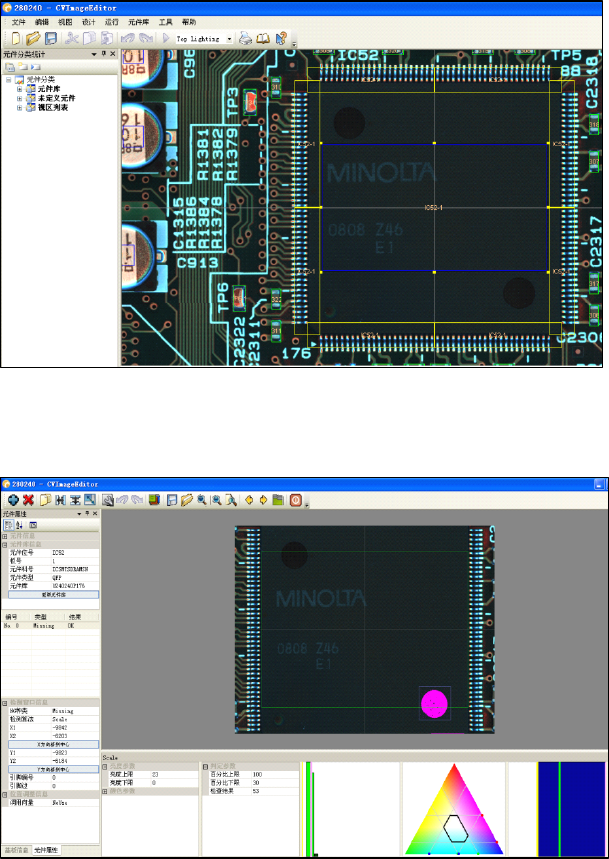

再次拖动 cad 窗口到小于一个相机的尺寸大小 --- 在激活主元件后双击鼠标左键进入
主元件的本体元件库编辑窗口 --- 单个激活子元件逐个进行库编辑（子元件库名跟随主元件 ）
案例中主元件 需要设定检查的项目：漏件，偏移，错件（反向）
（ 3 ） 漏件 属于定性的检查项目，没有量化问题
（设定方法和 Chip 元件一致）
新增加窗口 — 选择元件类型（ QFP ） --- 量取本体尺寸定义元件库名称，集成电路
（ SOP/QFP/SOJ 。 。 。 ）我们通常取 U 代表类型 --- 本案元件库名： U240240P176V* （本版 ： 视
实际情况添加 ） --- 选择 NG 种类 （ missing 漏件 ） --- 选择算法 （ Scale ） --- 拖动窗口大小及放
置最合适位置 （ 依照零件漏失后窗口所在位置进行抽取的亮度和彩度反差最大 ） --- 抽取窗口
内本体的亮度和彩度 --- 设定判定阀值
（ 4 ） 偏移 是可以量化的一个检查项目，
