The Machine >> Sensor Positions
MEC-CP842-1.0E 3-17

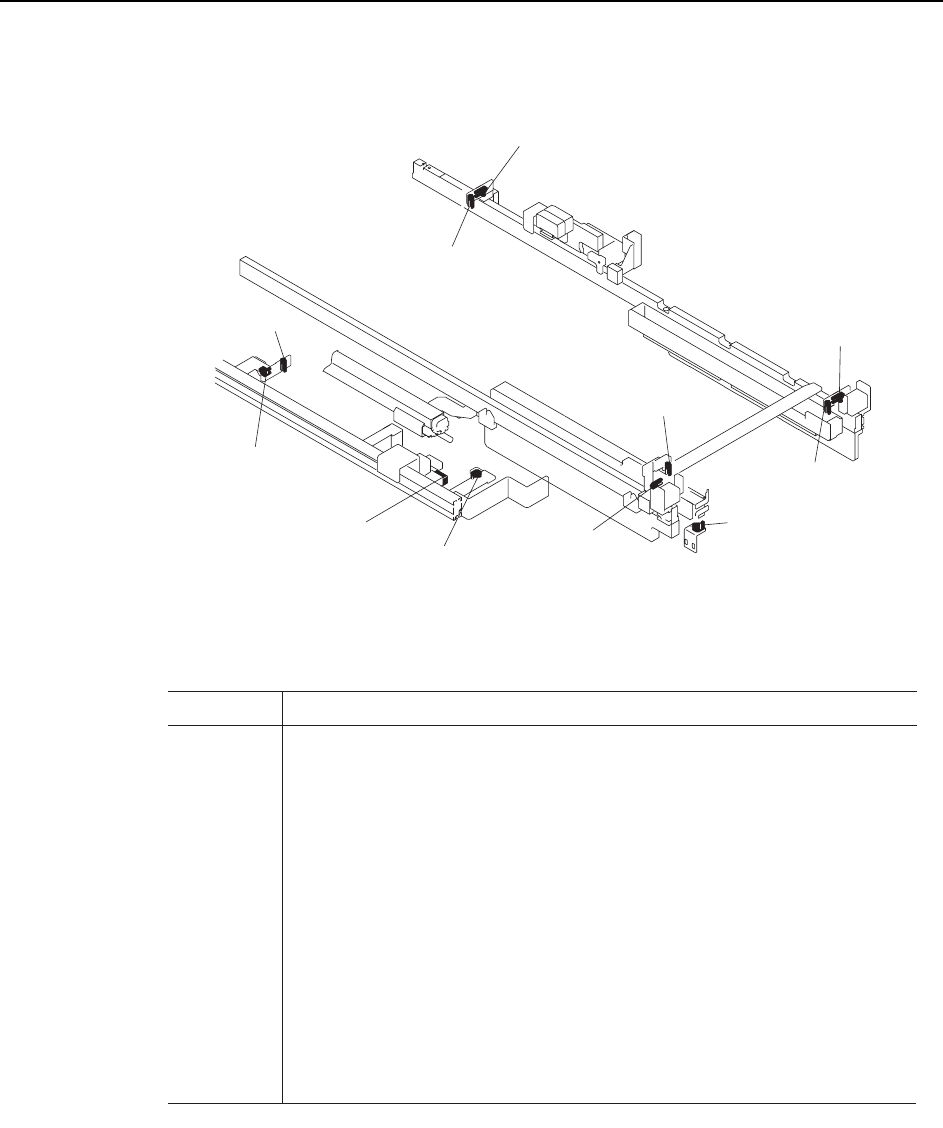

3.3.6 Out-carrier
X0D5
X0D9
X0D8
C746M1015
X0CC
X0D4
X0CE
X0D2
X0D6
X0CF
X0D3
X0D7
C746M1T07
X0CC
X0CE
X0CF
X0D2
X0D3
X0D4
X0D5
X0D6
X0D7
X0D8
X0D9
OUT-CARRIER FORWARD LIMIT PANEL CHECK
OUT-CARRIER FORWARD LIMIT CHECK
OUT-CARRIER RETRACT LIMIT CHECK
OUT-CARRIER RETRACT LIMIT CLAMP CHECK (FIXED RAIL)
OUT-CARRIER RETRACT LIMIT CLAMP CHECK (ADJUSTABLE RAIL)
OUT-CARRIER FORWARD LIMIT CLAMP CHECK (FIXED RAIL)
OUT-CARRIER FORWARD LIMIT CLAMP CHECK (ADJUSTABLE RAIL)
OUT-CARRIER RETRACT LIMIT UNCLAMP CHECK (FIXED RAIL)
OUT-CARRIER RETRACT LIMIT UNCLAMP CHECK (ADJUSTABLE RAIL)
OUT-CARRIER FORWARD LIMIT UNCLAMP CHECK (FIXED RAIL)
OUT-CARRIER FORWARD LIMIT UNCLAMP CHECK (ADJUSTABLE RAIL)
Sensor No.
SIGNAL NAME
The Machine >> Sensor Positions
3-18 MEC-CP842-1.0E

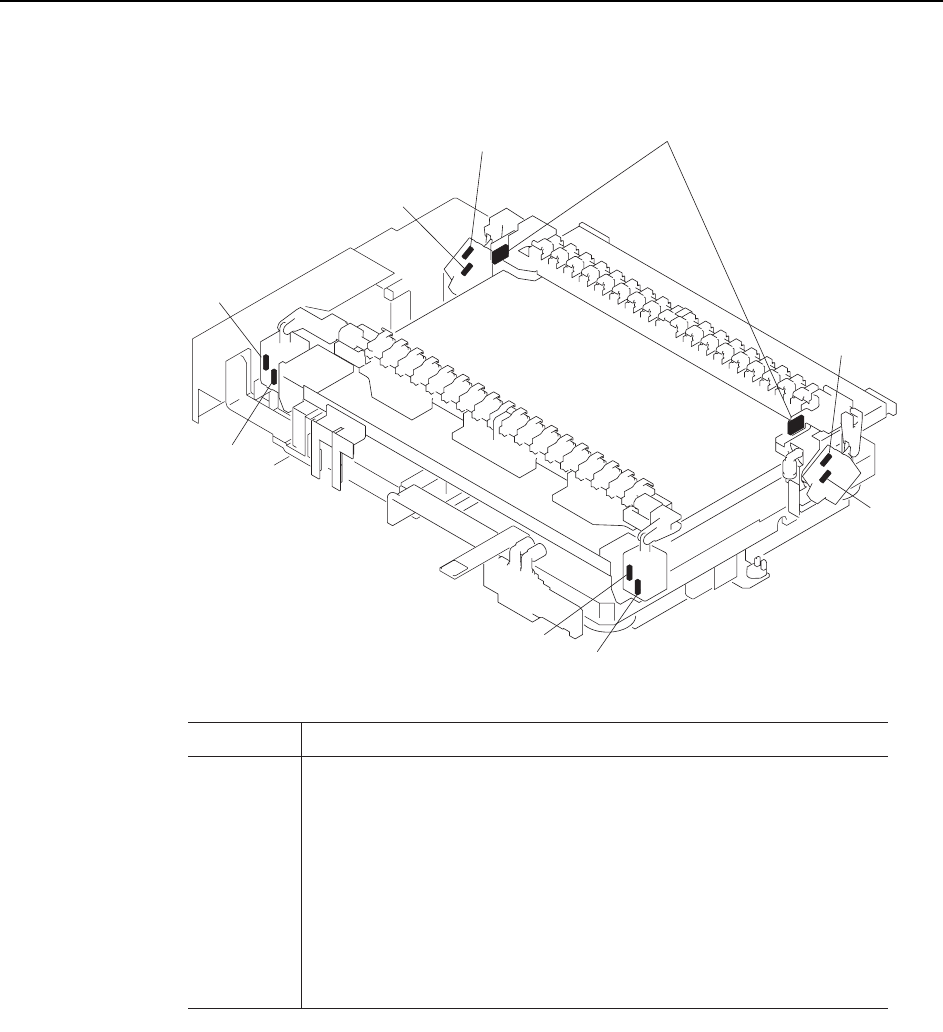

3.3.7 Panel Clamp
X063
X064
X05F
X061
X07B
C746M1016Ea
X060
X060
X062
X062
C746M1T08Ea
X05F
X060
X061
X062
X063
X064
X07B
XY-TABLE PANEL CLAMP CHECK (FIXED RAIL, RIGHT)
XY-TABLE PANEL CLAMP CHECK (ADJUSTABLE RAIL, RIGHT)
XY-TABLE PANEL UNCLAMP CHECK (FIXED RAIL, RIGHT)
XY-TABLE PANEL UNCLAMP CHECK (ADJUSTABLE RAIL, RIGHT)
XY-TABLE PANEL CLAMP CHECK (FIXED RAIL, LEFT)
XY-TABLE PANEL UNCLAMP CHECK (FIXED RAIL, LEFT)
BACKUP PIN CHECK
Sensor No.
SIGNAL NAME
The Machine >> Sensor Positions
MEC-CP842-1.0E 3-19

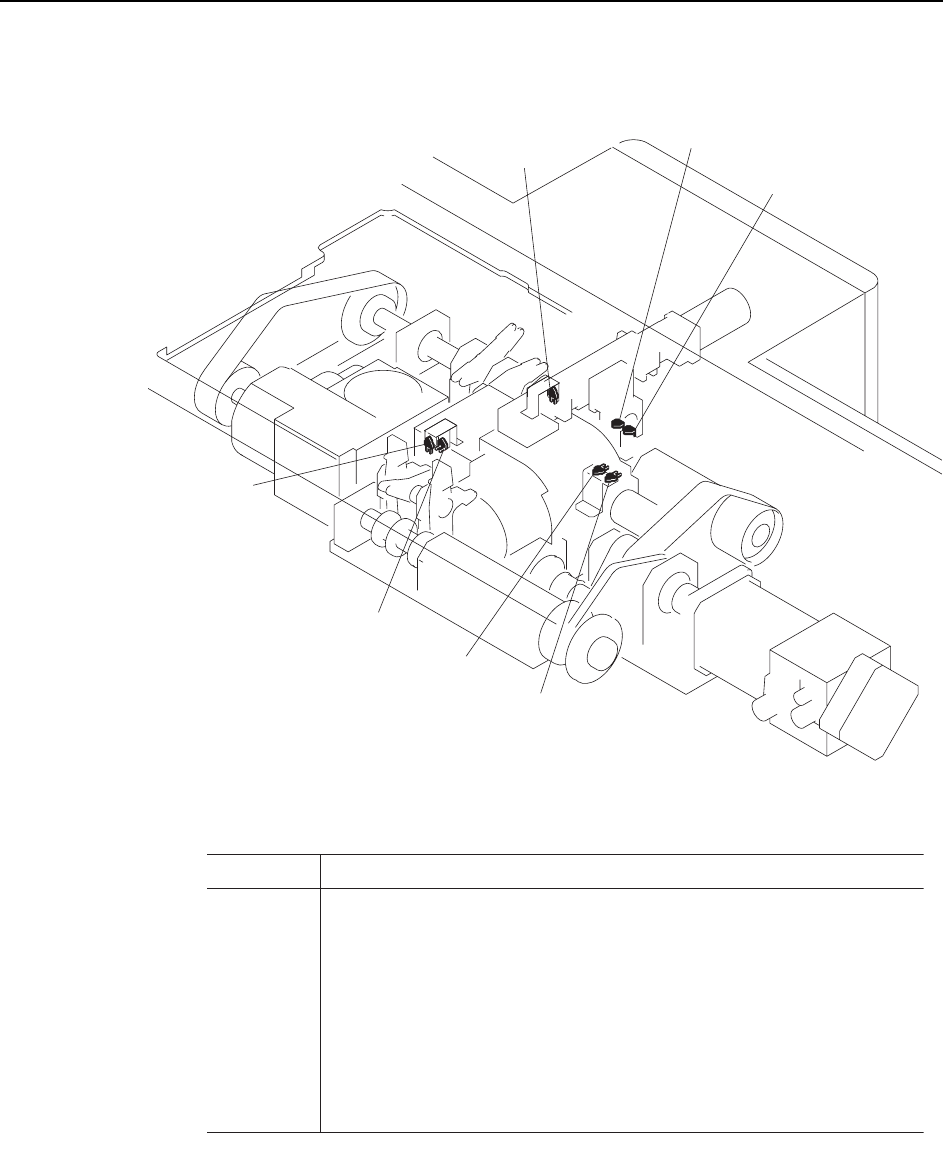

3.3.8 Cam Box
Note: The items in parentheses do not display in the I/O map.
X030
(10LS-31)
(10LS-34)
(10LS-9)
(10LS-12)
X033
X032
C746M1017
C746M1T09
X030
X032
X033
(10LS-9)
(10LS-12)
(10LS-31)
(10LS-34)
ST1 NOZZLE UPPER LIMIT CHECK
ST9 NOZZLE UPPER LIMIT CHECK
ST9 NOZZLE LOWER LIMIT CHECK
( ST5 IMAGE CHECK )
( CAM ANGLE CHECK )
( ACQUIRE PARTS HEIGHT COMMAND )
( FOREIGN OBJECTS CHECK COMMAND )
Sensor No.
SIGNAL NAME
