Ref No. Remark s R 1 Q'ty 60 21mm厚対応カッティングユニット(3 Dセンサー対応機用) Cutting Unit for 21mm Thickness ta pe(machine for 3D Sensor ｲﾗｽﾄ No. Part No. 品 名 品番 数量 R 2 パーツリスト Kit N o . キット 品 番 Kit Name キット名称 N610051943AA Part Nam e…

100%1 / 344
60
21mm厚対応カッティングユニット(3Dセンサー対応機用)
Cutting Unit for 21mm Thickness tape(machine for 3D Sensor

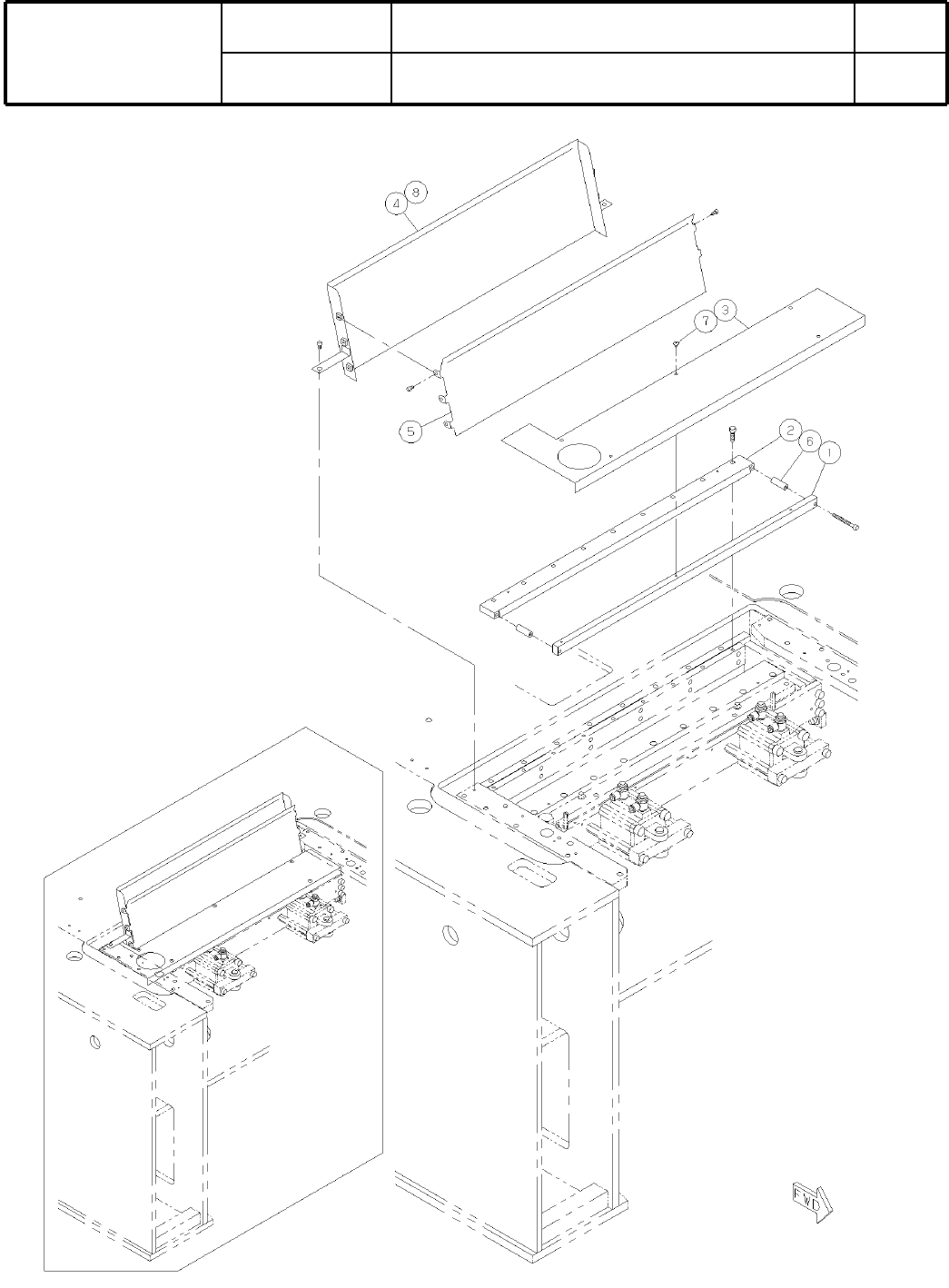

パーツレイアウト
Kit No.
キット品
番
Kit Name
キット名称
N610051943AA
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
--
S187
( KN610051943AA-05 )
Ref
No.
Remarks
R
1
Q'ty
60
21mm厚対応カッティングユニット(3Dセンサー対応機用)
Cutting Unit for 21mm Thickness tape(machine for 3D Sensor
ｲﾗｽﾄ
No.
Part No.
品　　名品番 数量
R
2
パーツリスト
Kit N
o
.
キット品
番
Kit Name
キット名称
N610051943AA
Part Name
備　　　考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
BAR
1
1 KXFB0EY7A00
CUTTER
1
2 KXFB0EY8A00
COVER
1
3 N210044924AB
S
CHUTE
1
4 N210066375AB
CHUTE
1
5 KXFB0EYBA00
S
COLLAR
2
6 KXF0E43QA00 ABSC5-10-30.5
SCREW
5
7 N510018280AA
Cross recessed Truss head machine screw M4X6-4.8 A2S (Trivalent)
TAPE
1
8 KXF0DXNAA00 AGF-100 t=0.18 W=100mm L=10m
S188
--
( KN610051943AA-05 )
61-A
ダイレクトトレイフィーダ対応ユニット
Direct Tray Feeder Support Unit
パーツレイアウト
Ki
t
N
o
.
キット
品番
Kit Name
キット名称
N610044002AA
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
--
S189
( KN610044002AA-06-1 )
