CM101-D (Mechanical 20170704) - 第302页

61-A ダイレク トトレイフィーダ対応 ユニット Direct Tray Feeder Support Unit パーツレイアウト Ki t N o . キット 品番 Kit N am e キット名称 N610044002AA ｾｸｼｮﾝNo. PARTS LAYOUT Section No. - - S189 ( KN610044002AA-06-1 )

100%1 / 344
Ref
No.
Remarks
R
1
Q'ty
60
21mm厚対応カッティングユニット(3Dセンサー対応機用)
Cutting Unit for 21mm Thickness tape(machine for 3D Sensor
ｲﾗｽﾄ
No.
Part No.
品　　名品番 数量
R
2
パーツリスト
Kit N
o
.
キット品
番
Kit Name
キット名称
N610051943AA
Part Name
備　　　考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
BAR
1
1 KXFB0EY7A00
CUTTER
1
2 KXFB0EY8A00
COVER
1
3 N210044924AB
S
CHUTE
1
4 N210066375AB
CHUTE
1
5 KXFB0EYBA00
S
COLLAR
2
6 KXF0E43QA00 ABSC5-10-30.5
SCREW
5
7 N510018280AA
Cross recessed Truss head machine screw M4X6-4.8 A2S (Trivalent)
TAPE
1
8 KXF0DXNAA00 AGF-100 t=0.18 W=100mm L=10m
S188
--
( KN610051943AA-05 )

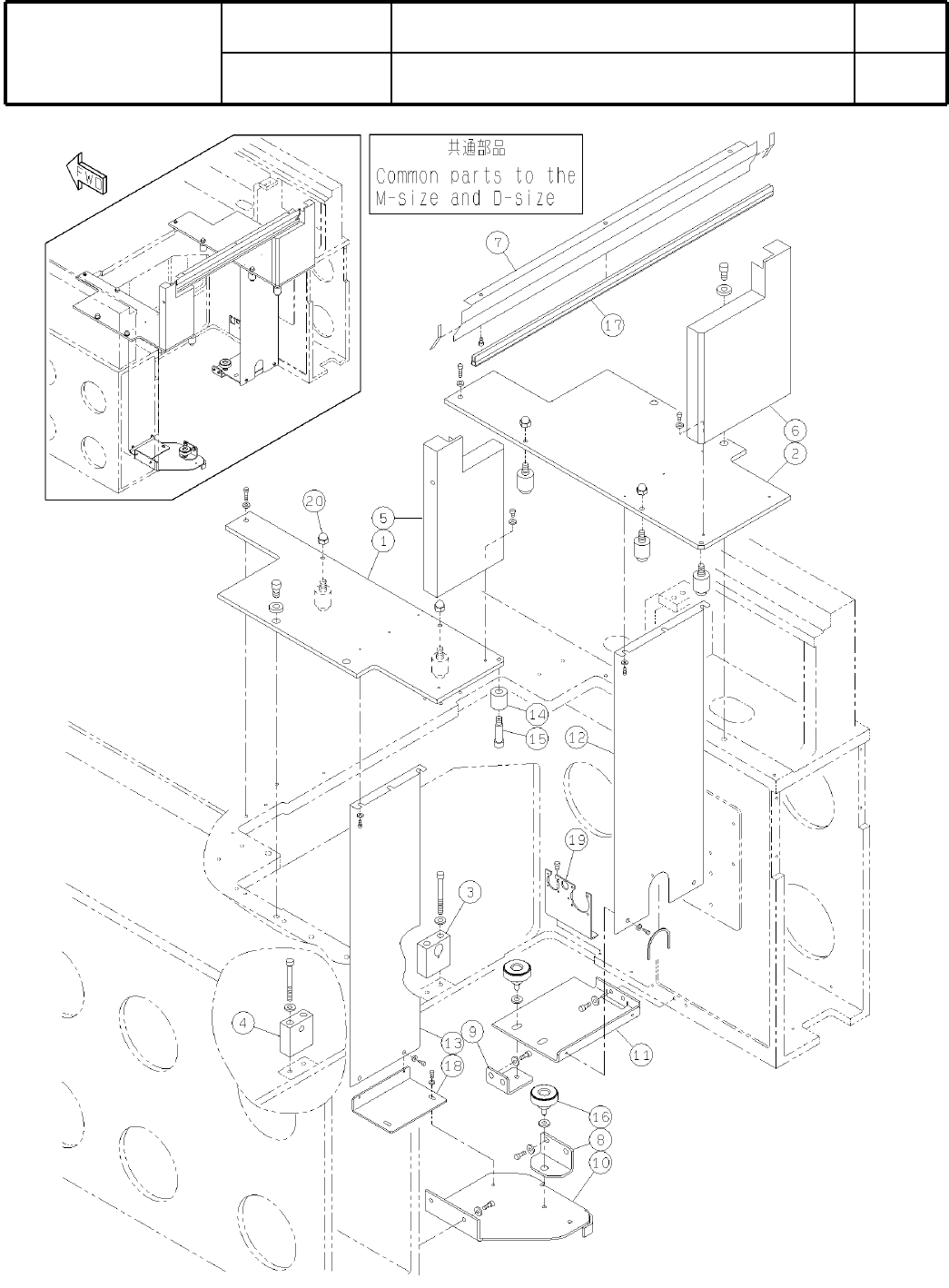

61-A
ダイレクトトレイフィーダ対応ユニット
Direct Tray Feeder Support Unit
パーツレイアウト
Ki
t
N
o
.
キット
品番
Kit Name
キット名称
N610044002AA
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
--
S189
( KN610044002AA-06-1 )
Ref
No.
Remarks
R
1
Q'ty
61-A
ダイレクトトレイフィーダ対応ユニット
Direct Tray Feeder Support Unit
ｲﾗｽﾄ
No.
Part No.
品　　名品番 数量
R
2
パーツリスト
Kit N
o
.
キット品
番
Kit Name
キット名称
N610044002AA
Part Name
備　　　考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
PLATE
1
1 N210089700AA
PLATE
1
2 N210089702AA
BLOCK
1
3 N210067604AA
BLOCK
1
4 N210067605AA
COVER
1
5 N210067606AA
COVER
1
6 N210067607AA
COVER
1
7 N210067608AA
BRACKET
1
8 N210053010AB
BRACKET
1
9 N210053013AA
BRACKET
1
10 N210089703AA
BRACKET
1
11 N210089704AA
COVER
1
12 N210089213AB
COVER
1
13 N210089214AB
URETHANE
6
14 N510021112AA 87AXNHK30-30
BOLT
6
15 N510027653AA MMSB13-35
KNOB
2
16 N510068301AA GK50X16N
PACKING
1
17 N510016439AA
S
209-1301
BRACKET
1
18 N210089212AA
BRACKET
1
19 N210051558AA
NUT
4
20 N510034446AA Domed cap nut Type-3 M10-4T A2J (Trivalent)
S190
--
( KN610044002AA-06-1 )
