4-E
基
板
コンベア(共通)
Board Conveyor(Common)

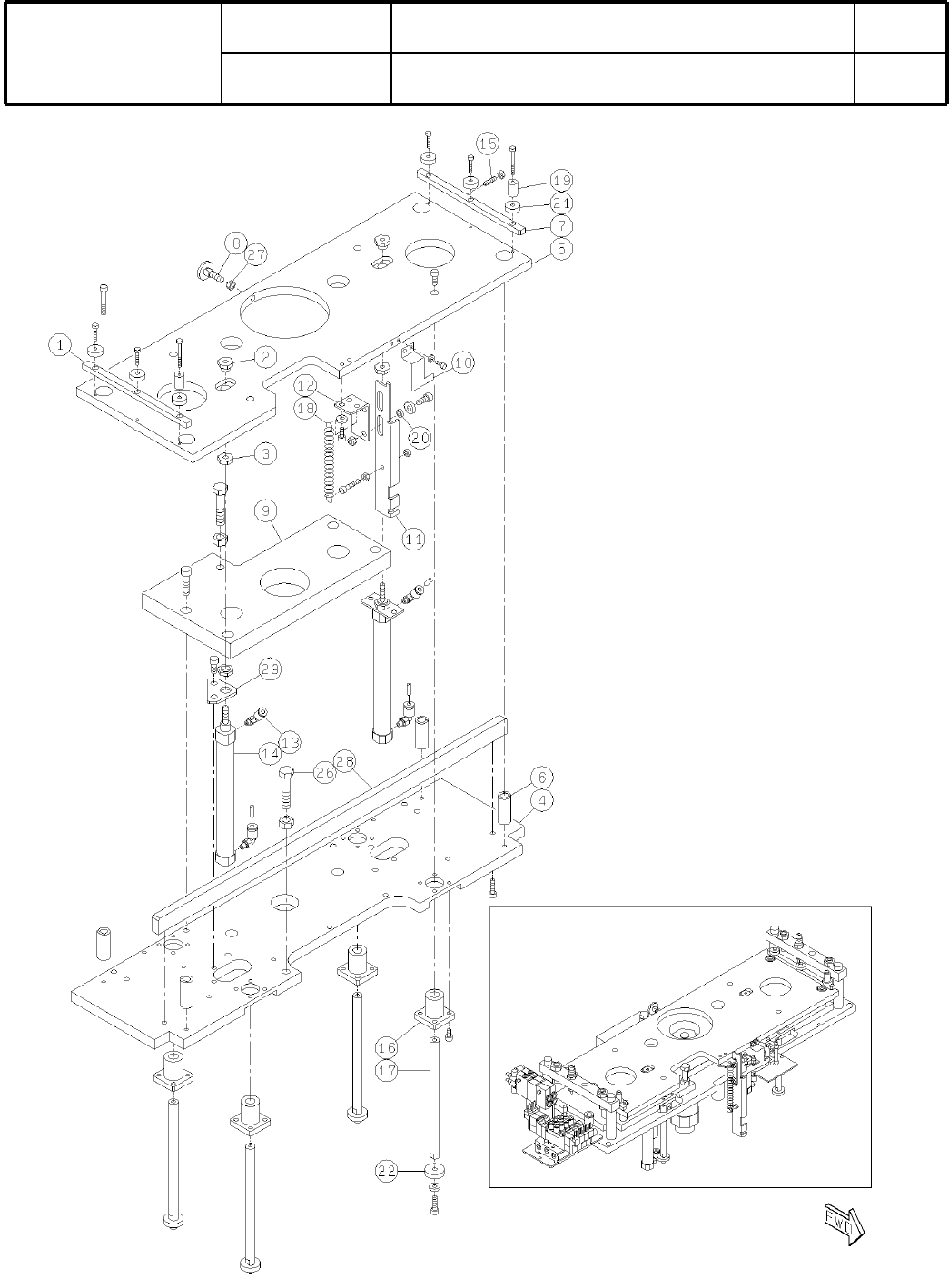

パーツレイアウト
Ki
t
N
o
.
キット
品番
Kit Name
キット名称
N610043942AA
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
--
M41
( KN610043942AA-12-5 )
Ref
No.
Remarks
R
1
Q'ty
4-E
基
板
コンベア(共通)
Board Conveyor(Common)
ｲﾗｽﾄ
No.
Part No.
品　　名品番 数量
R
2
パーツリスト
Kit N
o
.
キット品
番
Kit Name
キット名称
N610043942AA
Part Name
備　　　考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
PIN
4
1 KXFB0210A00
PLATE
2
2 N210060504AA
BRACKET
1
3 N210043800AA
BRACKET
1
4 KXFB0EMHA00
BRACKET
1
5 KXFB0EM9A00
BRACKET
1
6 N210067109AA
BRACKET
1
7 KXFB0EMAA00
PLATE
1
8 N210067110AA
SENSOR
1
9 N510028418AA EE-SX910-C2J-R 0.5M
PULLEY
2
10 N510024786AA R101-0320C2-821305-F-PK
SPACER
2
11 N510017038AA 3382330-90160
BEARING
2
12 N510024787AA 6000ZZ
MOTOR
1
13 N510010003AA
S
DU11H713S-01
COUPLING
1
14 KXF0DWP1A00 MSF-25-D6.35XD8 CM402(DDA)
BEARING
4
15 KXF03G0AA00 SFB38-10
BALL-SCREW
2
16 N510034243AA XSTR01204C1DFC7-496-P0(NA120504)
SHAFT
2
17 N510032398AA SF16424M05B
BUSH
2
18 N510016960AA LMF16LUU
BOLT
2
19 N510020821AA
Hexagon head bolt Best class M8X120-6g A2-70 Full thread no mark
BOLT
2
20 N510024770AA
Hexagon head bolt Best class M8X25-6g A2-70 no mark
GREASE-NIPPLE
2
21 N560AMT6-130 A-MT6X1-type(M6X1)
M42
--
( KN610043942AA-12-5 )
5-A
