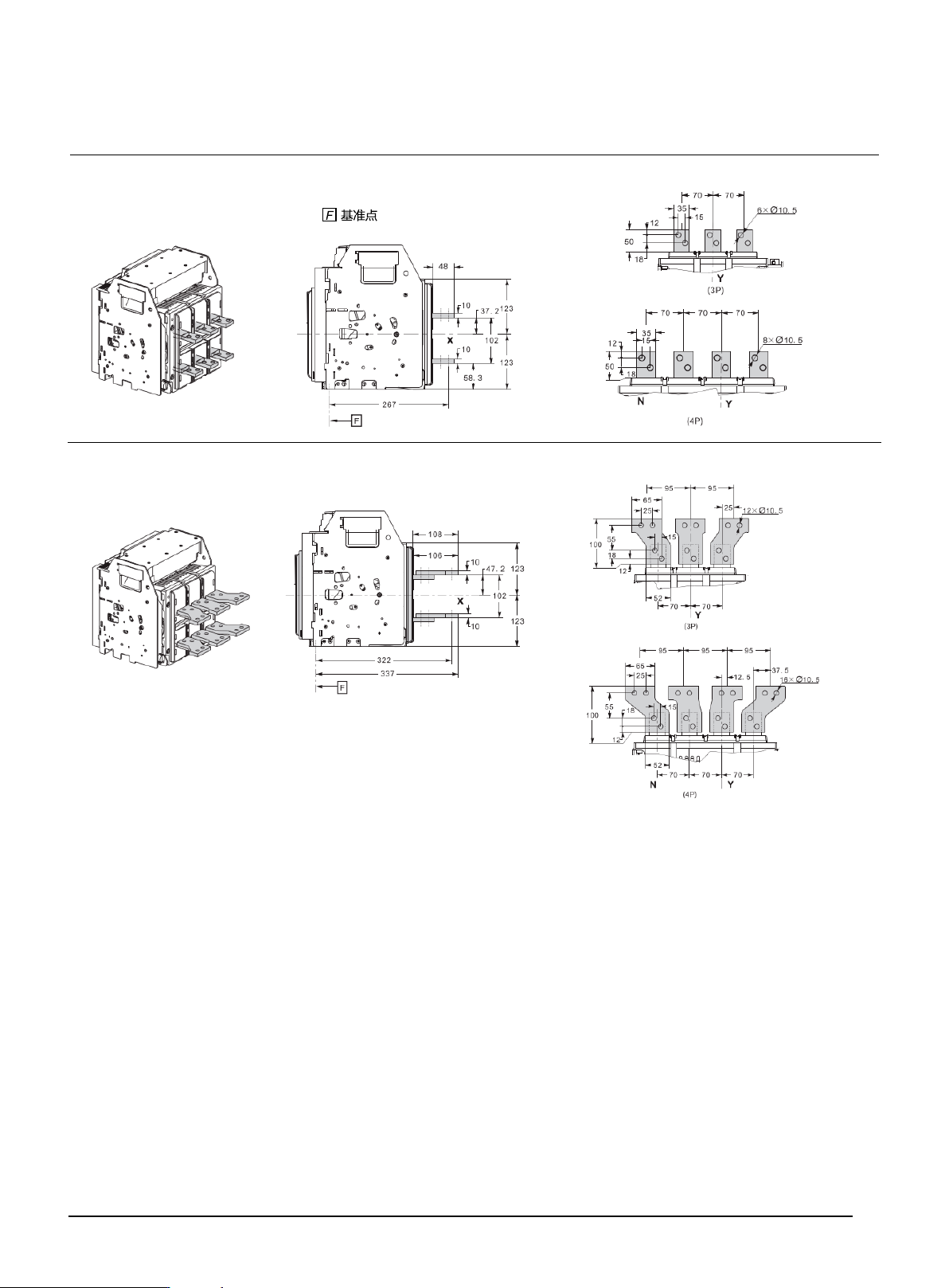

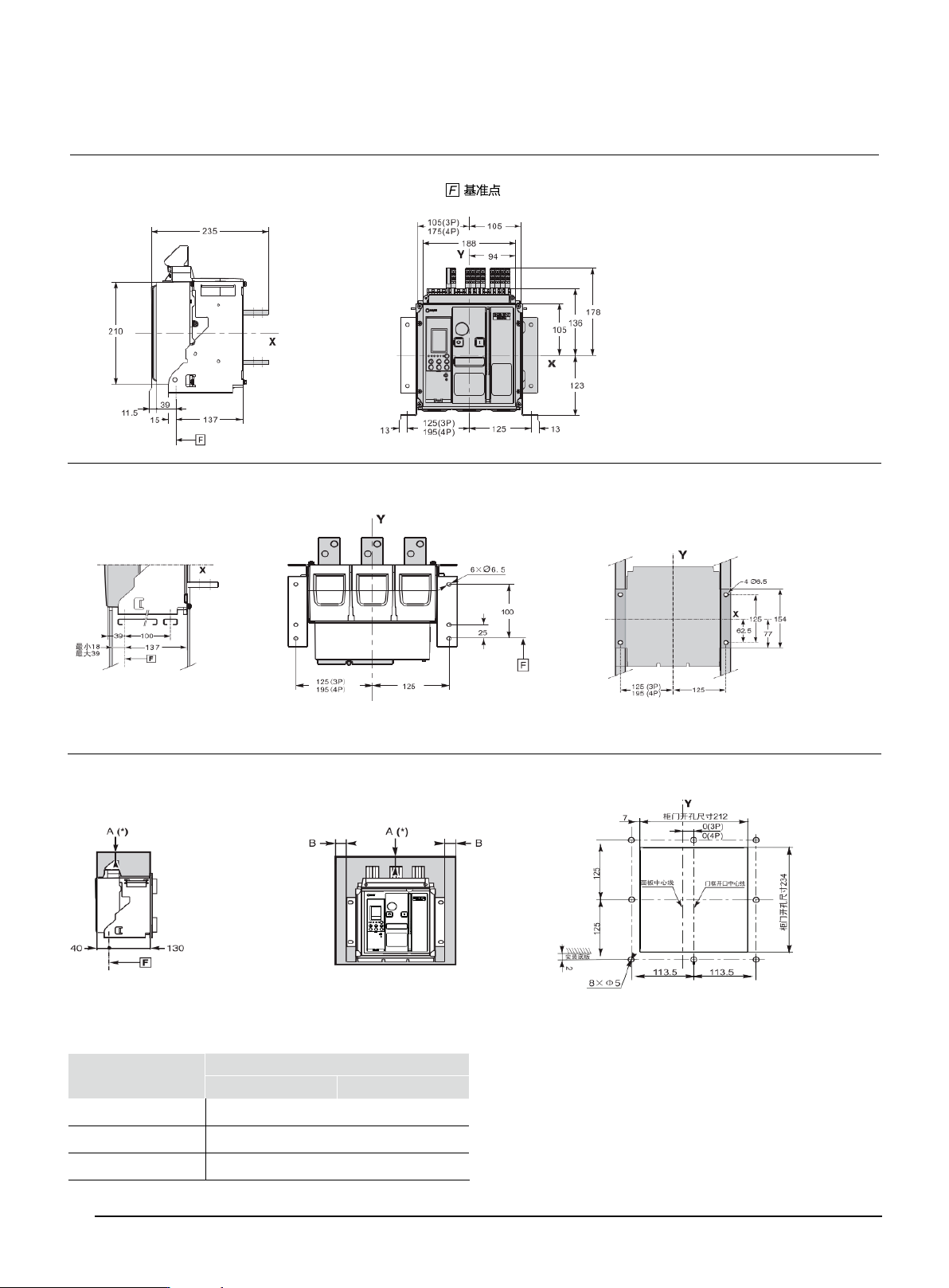

CD WNE 万能式 断路器 34 外形及安装尺寸 ■ 固定式 3 极和 4 极尺寸 安全间距 门开孔尺寸 水平固定（在基板或轨道上） 垂直固定（在背板或机架上） 安全距离（ mm ） 固定式 A B 绝缘 0 0 金属 0 0 带电导体 100 60 注 1 ： 安 全间 距简图为示 意图 ， 断路 器以 实物为准 注 2 ： 3 极断路器 X 轴和 Y 轴 是与断 路 器 本体 前 面罩 对 称 的 注 3 ：（ * ） 安全距离要…
