CD WNE 万能式 断路器 39 外形及安装尺寸 固定式后连接 垂直后连接 水平后连接 带扩展端子的后连接 注： 3 极断路器 X 轴和 Y 轴是与断路器本体前面罩对称的 安装参照“带扩展端子的后连接” 4 极中间偏左或偏右扩展端子 3 极中间扩展端子 4 极左侧或右侧扩展端子 3 极左侧或右侧扩展端子

100%1 / 86
CDWNE万能式断路器
38
外形及安装尺寸
■
固定式 3 极和 4 极尺寸
安全间距 门开孔尺寸 后面板开孔尺寸
水平固定（在基板或轨道上）
垂直固定（在背板或机架上）
安全距离（
mm
）
固定式
A B
绝缘
0 0
金属
0 0
带电导体
100 60
注
1
：安全间距简图为示意图，断路器以实物为准
注
2
：
3
极断路器
X
轴和
Y
轴是与断路器本体前面罩对称的
注
3
：（
*
）安全距离要考虑移去灭弧罩时需要的空间
50mm
，
移去端子块时安全距离是
20mm
CDWNE万能式断路器
39
外形及安装尺寸

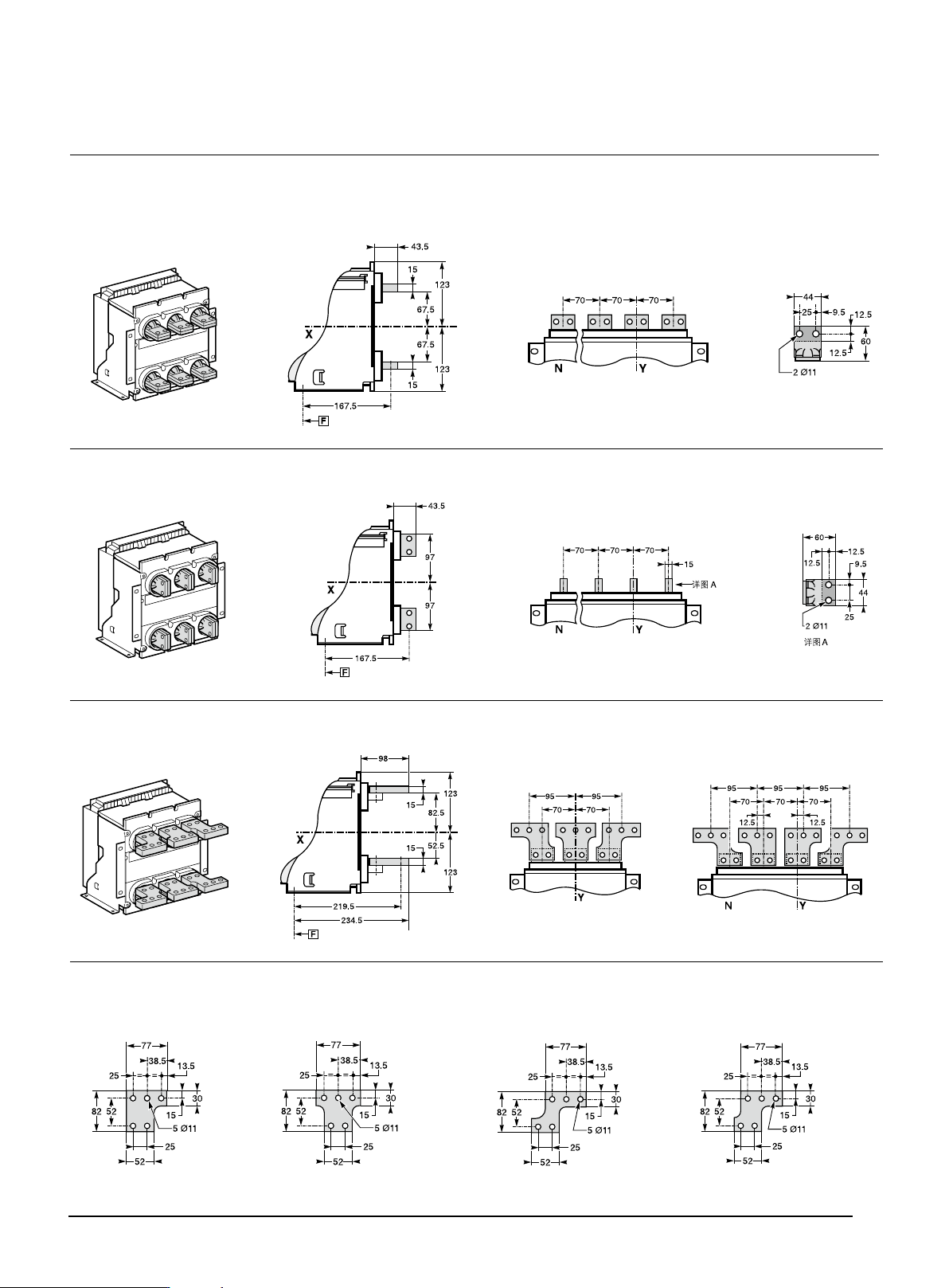

固定式后连接
垂直后连接
水平后连接
带扩展端子的后连接
注：
3
极断路器
X
轴和
Y
轴是与断路器本体前面罩对称的
安装参照“带扩展端子的后连接”
4
极中间偏左或偏右扩展端子
3
极中间扩展端子
4
极左侧或右侧扩展端子
3
极左侧或右侧扩展端子
CDWNE万能式断路器
40
外形及安装尺寸
水平固定（在基板或轨道上）
*
面罩突出门框距离为
5mm
适宜
安全间距
门开孔尺寸 母排尺寸
安全距离（
mm
）
抽屉式
A B
绝缘
0 0
金属
0 0
带电导体
100 60
注
1
：安全间距简图为示意图，断路器以实物为准
In
（
A
）
a
（
mm
）
630-800 10
1000-1600 15
2000 20
CDWNE—2000AF
■
2000N&H 抽屉式 3P&4P 尺寸
