CD WNE 万能式 断路器 47 外形及安装尺寸 ■ 2500S 固定式 3 极和 4 极可旋转接线后连接尺寸
CDWNE万能式断路器
46
外形及安装尺寸
■

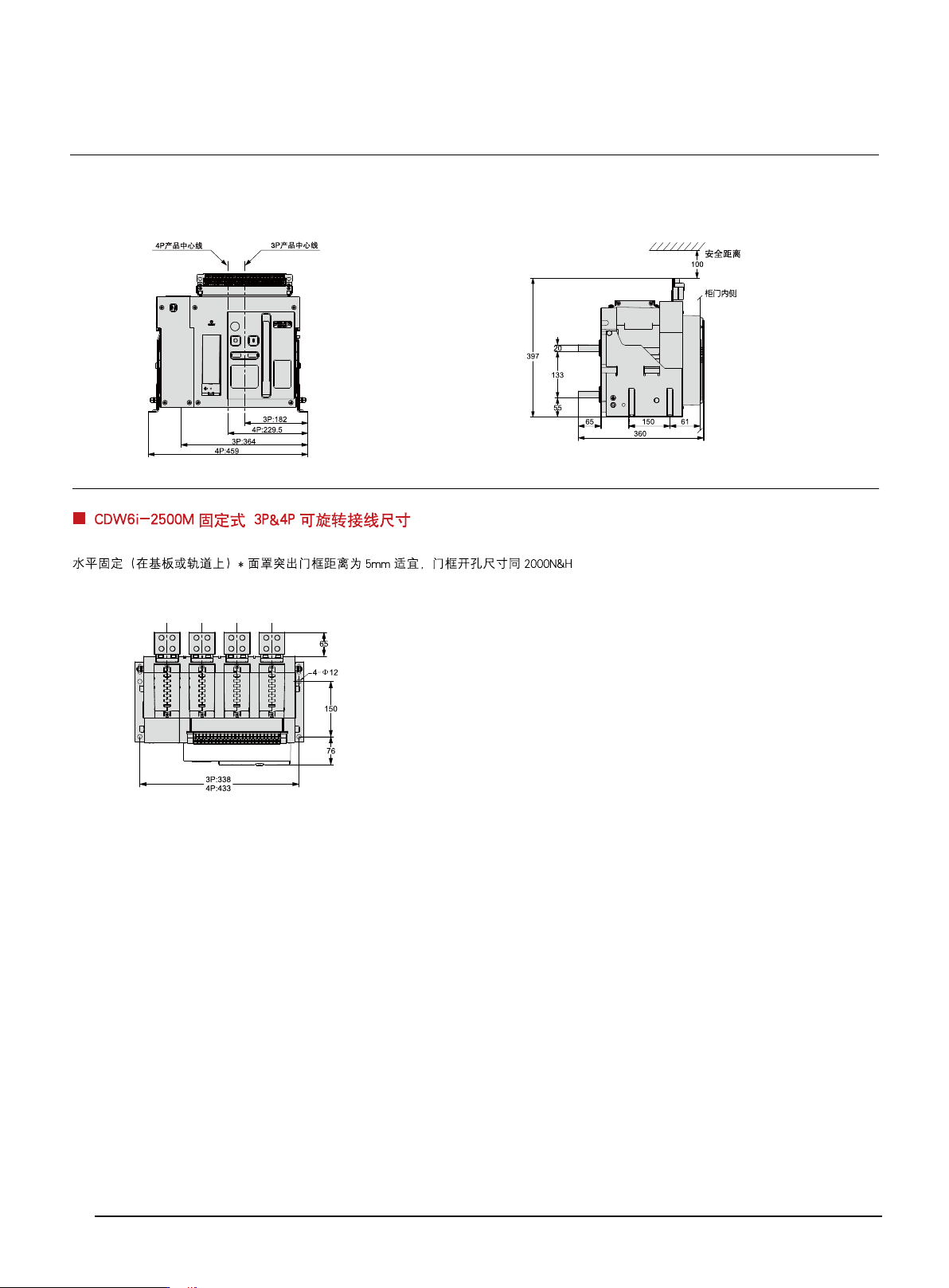

2500S 固定式 3 极和 4 极可旋转接线尺寸
■
2500S 固定式 3 极和 4 极可旋转接线后连接尺寸
CDWNE万能式断路器
47
外形及安装尺寸
■
2500S 固定式 3 极和 4 极可旋转接线后连接尺寸
CDWNE万能式断路器
48
外形及安装尺寸
CDWNE—3200AF
■
抽屉式 3 极和 4 极尺寸
水平固定（在基板或轨道上）
*
面罩突出门框距离为
5mm
适宜
安全间距
门开孔尺寸 母排尺寸
安全距离（
mm
）
抽屉式
A B
绝缘
0 0
金属
0 0
带电导体
100 60
注
1
：安全间距简图为示意图，断路器以实物为准
In
（
A
）
a
（
mm
）
2000-2500 20
3200 30
