CD WNE 万能式 断路器 56 外形及安装尺寸 CDWNE—6300N&H ■ 抽屉式 3 极和 4 极尺寸 水平固定（在基板或轨道上） * 面罩突出门框距离为 5mm 适宜 安全距离（ mm ） 抽屉式 A B 绝缘 0 0 金属 0 0 带电导体 100 60 注 1 ： 安 全间 距简图为示 意图 ， 断路 器以 实物为准 注 2 ： 3 极断路器 X 轴和 Y 轴是与断路器本体前面罩对称的 安全间距 门开孔尺寸 Y …

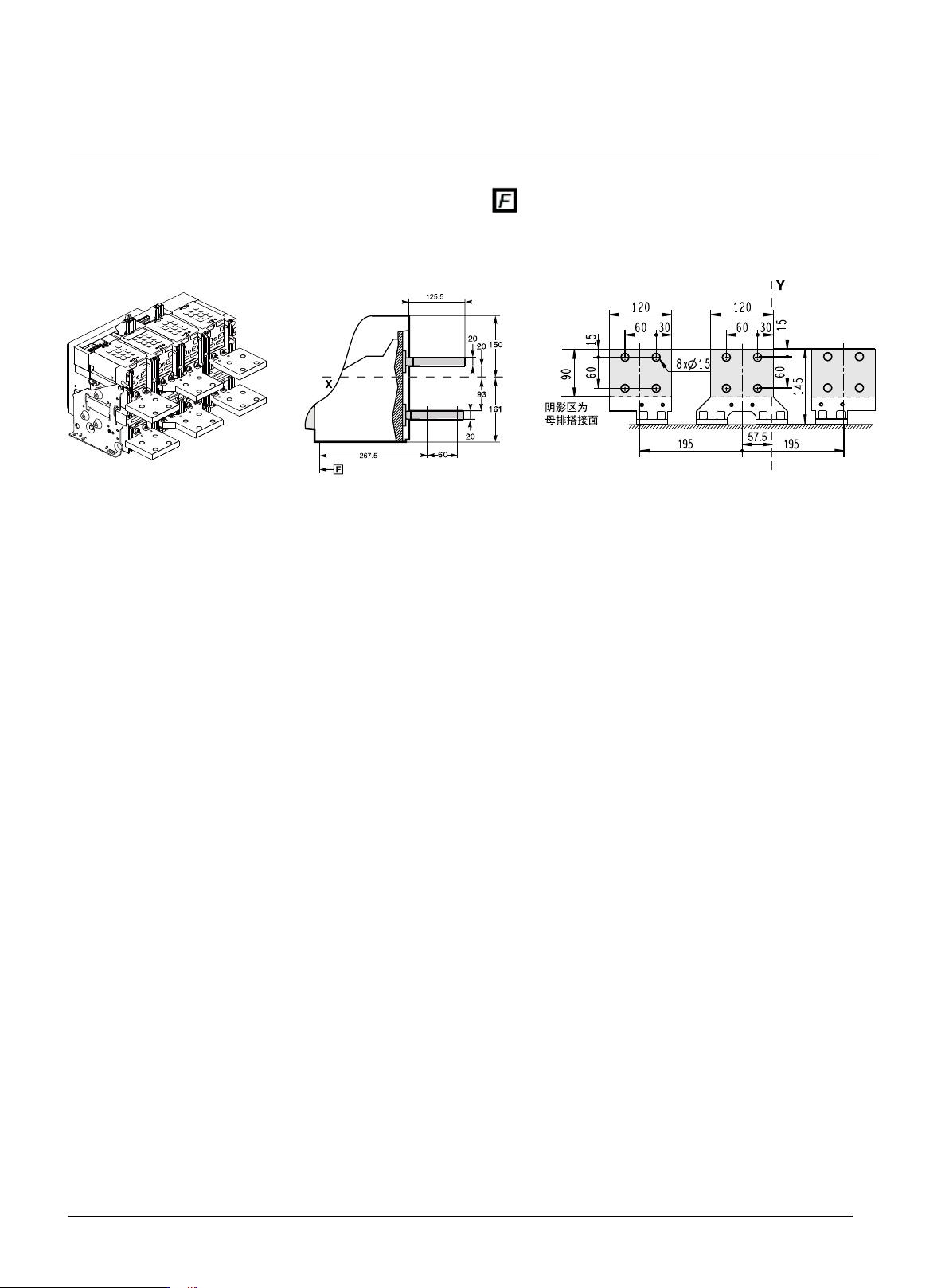

CDWNE万能式断路器
55
外形及安装尺寸
水平后连接
●
4000A-5000A
注：
3
极断路器
X
轴和
Y
轴是与断路器本体前面罩对称的
■
5000S 固定式后连接
基准点
CDWNE万能式断路器
56
外形及安装尺寸
CDWNE—6300N&H
■
抽屉式 3 极和 4 极尺寸
水平固定（在基板或轨道上）
*
面罩突出门框距离为
5mm
适宜
安全距离（
mm
）
抽屉式
A B
绝缘
0 0
金属
0 0
带电导体
100 60
注
1
：安全间距简图为示意图，断路器以实物为准
注
2
：
3
极断路器
X
轴和
Y
轴是与断路器本体前面罩对称的
安全间距
门开孔尺寸
Y
.
CDWNE万能式断路器
57
外形及安装尺寸
连接
水平后连接
●
4000A-6300A
In=6300AIn=4000A/5000A
注：
3
极断路器
X
轴和
Y
轴是与断路器本体前面罩对称的
In
（
A
）
a
（
mm
）
4000 20
5000 30
6300 30
