5 WF2 X_系列 S 装回已维修好的 C&P20 A/P 贴片头 8分钟 1 / 2 注 意 开 始 维 护 前 ， 请 参 阅 用 户 手 册 中 的 安 全 说 明 贴片机状态 关闭 传送系统空 注意！遵守防静电守则 工具： T7、T8、T9、T15、T19、T49、 T62 易损件： 耗材： C8 www.asm-smt.com 1 将已保养过的贴片头从运输容器中取出。 2 更换真空弯头。 3 将已保养过的贴片头放…
www.asm-smt.com

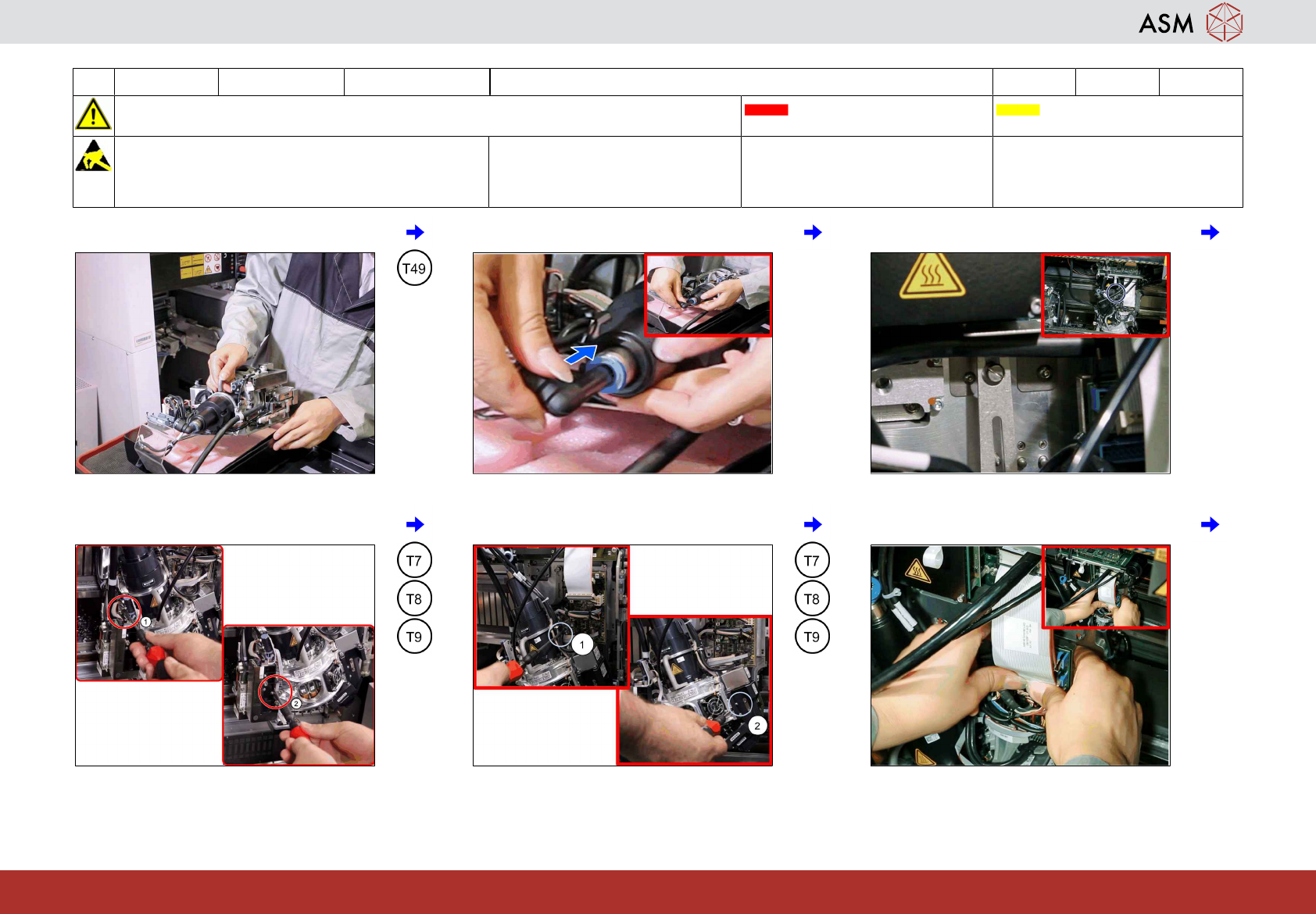

5 WF2 X_系列 S 装回已维修好的 C&P20 A/P 贴片头 8分钟 1 / 2
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态 关闭
传送系统空
注意！遵守防静电守则 工具：
T7、T8、T9、T15、T19、T49、
T62
易损件： 耗材：
C8
www.asm-smt.com
1 将已保养过的贴片头从运输容器中取出。
2
更换真空弯头。
3
将已保养过的贴片头放在挂钩上。
4 用 2.7 Nm 的扭力拧紧左侧两颗螺丝。
5
用 2.7 Nm 的扭力拧紧右侧两颗螺丝。
6
连接带状电缆。
5 WF2 X_系列 S 装回已维修好的 C&P20 A/P 贴片头 8分钟 2 / 2
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态 关闭
传送系统空
注意！遵守防静电守则 工具：
T7、T8、T9、T15、T19、T49、
T62
易损件： 耗材：
C8
www.asm-smt.com
7 连接相机电缆。
8
拧紧固定溢流冒口的螺丝。
9
用扎带固定电缆。
10 连接三根空气软管（悬臂 1/3）。
11
连接三根空气软管（悬臂 2/4）。
12
移除元件传感器保护帽。
