SIPLACE Návod pro software SR.504.xx 3 Grafické rozhraní uživatele Vydání 01/2003 CZ 3.3 Uživatelské rozhraní – náhle dy a menu 29 Matrix Tray Changer 3 Aby bylo možno se dostat do náhled u SIPLACE Matrix T ray Changer ,…
3 Grafické rozhraní uživatele SIPLACE Návod pro software SR.504.xx
3.3 Uživatelské rozhraní – náhledy a menu Vydání 01/2003 CZ
28
3.3.2.2 Menu „Náhled“
V Menu „Náhled“ jsou obsaženy možnosti k přivolání osazovacích funkcí, jednotlivých funkcí a
funkcí vision. Kromě toho se může spustit testovací program SITEST a přivolat náhled pro
provedení funkcí GEM. 3
Æ Klikněte na požadovanou možnost menu.
Zobrazení na obrazovce se přepne na odpovídající náhled. Odtud lze provádět potřebné
funkce.
3
UPOZORNÉNÍ
Všechny možnosti tohoto menu lze vyvolat také prostřednictvím lišty symbolů (viz odstavec
3.2.2
)
kliknutím na odpovídající symbol nebo pomocí příslušných funkčních kláves. Pokud jsou
stanoveny klávesové zkratky, lze je rovněž použít. 3
3
UPOZORNÉNÍ
Následující 3 možnosti menu patří do skupiny osazovacích funkcí. 3
Příprava F2 3
Příprava parkoviště pro podavače se zobrazuje v tabulkové formě. Může se vyvolávat jednotlivě
pro každé ze max. 4 parkovišt’ pro podavače. 3
Chyba F3 3
Chyby se rozlišují podle druhu a zobrazují se vždy ve vlastní tabulce. Je možno vyvolat tabulku
chyb pro chyby stopy, chyby transportu, chyby stroje, všeobecné chyby a sřetězená chybová
hlášení.
Poslední chyba se zobrazuje vždy na nejvyšším místě tabulky. Stejné chyby se sčítají v čítači
chyb (sloupec „CHS“). 3
Dopravník F4 3
Zde je možno pomocí různých funkcí zobrazovat a naplňovat prázdné stopy pro lineární podavač
nebo zobrazovat a měnit stavy plnění magazínů nebo převézt MTC Matrix Tray Changer do
přepravní polohy. 3
SIPLACE Návod pro software SR.504.xx 3 Grafické rozhraní uživatele
Vydání 01/2003 CZ 3.3 Uživatelské rozhraní – náhledy a menu
29
Matrix Tray Changer 3
Aby bylo možno se dostat do náhledu SIPLACE Matrix Tray Changer, je třeba kliknout na
tlačítko (příslušné parkoviště) nebo prostřednictvím menu „Náhled“ aktivovat „Dopravník“
a tam kliknout na tlačítko. 3
Otevře se toto okno: 3
3

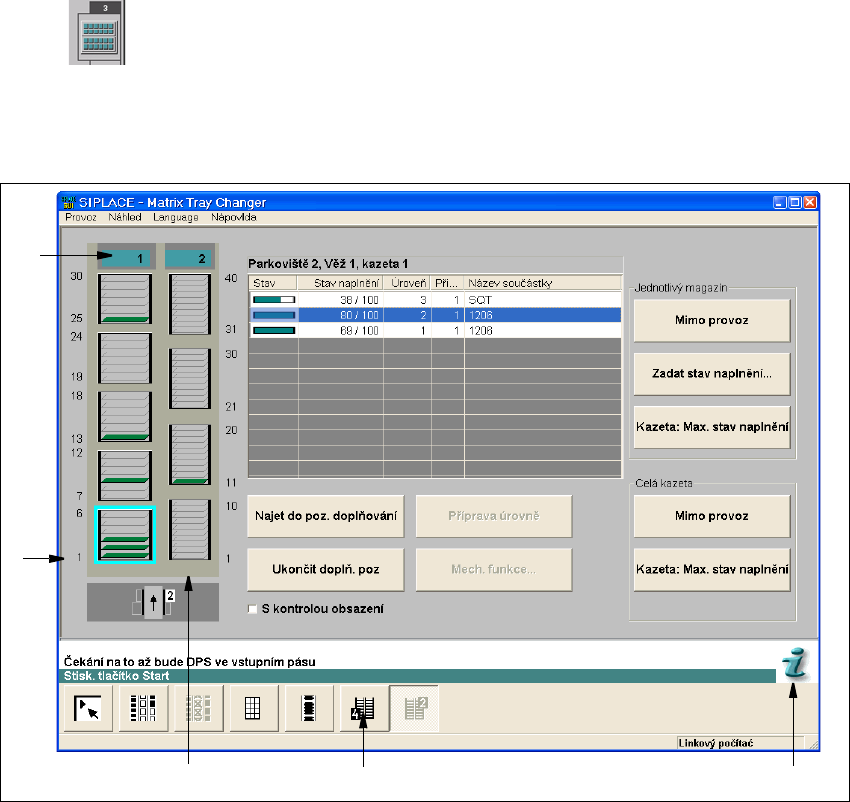

Obr. 3.3 - 3 Náhled „Siplace Matrix Tray Changer“ (HF)
Legenda k obr.
3.3 - 3
(1) Číslo kazety
(2) Číslo věže
(3) Číslo úrovně
(4) Zvolí náhled pro „MTC“
(5) Systém nápovědy pro téma „MTC“
3
Podrobný popis MTC je uveden v návodu k obsluze pro stanici. Popis parametrů viz online
nápověda. 3
1
3
2
5
4
3 Grafické rozhraní uživatele SIPLACE Návod pro software SR.504.xx
3.3 Uživatelské rozhraní – náhledy a menu Vydání 01/2003 CZ
30
UPOZORNÉNÍ
Následujících 6 možností menu patří do skupiny jednotlivých funkcí.
Jednotlivé funkce slouží k provádění určitých akcí po fatálních chybách a k seřizování a testování
automatu. Jednotlivé funkce umožňují definovaně volit různé skupiny funkcí. 3
JF-Portál 1 F5 3
Tímto se vyvolávají jednotlivé funkce pro Portál 1. Mohou se jimi testovat např. funkce revolverové
hlavy. 3
UPOZORNÉNÍ
Každý z max. 4 portálů je možné samostatně ovládat.
Funkce jsou pro všechny portály totožné. 3
Portál 2 F6 3
Jednotlivé funkce pro Portál 2 3
Transport 2 F7 3
Jednotlivé funkce pro DPS-Transport 2 DPS (= levá transportní stopa při dvojnásobném
transportu) 3
UPOZORNÉNÍ
Jednotlivé funkce pro Transport 2 lze vyvolávat jen při konfigurovaném dvojitém transportu.
Funkce jsou totožné s funkcemi transportu 1. 3
Transport 1 F8 3
Tímto se vyvolávají jednotlivé funkce pro DPS-Transport 1 (= pravá transportní stopa u dvojitého
transportu). Slouží ke kontrole a nastavení konstrukčních skupin funkcí transportu DPS a k
nastavení šířky dopravního pásu. 3
