SIPLACE Návod pro software SR.504.xx 3 Grafické rozhraní uživatele Vydání 01/2003 CZ 3.3 Uživatelské rozhraní – náhle dy a menu 31 UPOZORNÉNÍ Následující 2 možn osti menu pat ř í do skupiny funkcí vision. T ě mito funkce…
3 Grafické rozhraní uživatele SIPLACE Návod pro software SR.504.xx
3.3 Uživatelské rozhraní – náhledy a menu Vydání 01/2003 CZ
30
UPOZORNÉNÍ
Následujících 6 možností menu patří do skupiny jednotlivých funkcí.
Jednotlivé funkce slouží k provádění určitých akcí po fatálních chybách a k seřizování a testování
automatu. Jednotlivé funkce umožňují definovaně volit různé skupiny funkcí. 3
JF-Portál 1 F5 3
Tímto se vyvolávají jednotlivé funkce pro Portál 1. Mohou se jimi testovat např. funkce revolverové
hlavy. 3
UPOZORNÉNÍ
Každý z max. 4 portálů je možné samostatně ovládat.
Funkce jsou pro všechny portály totožné. 3
Portál 2 F6 3
Jednotlivé funkce pro Portál 2 3
Transport 2 F7 3
Jednotlivé funkce pro DPS-Transport 2 DPS (= levá transportní stopa při dvojnásobném
transportu) 3
UPOZORNÉNÍ
Jednotlivé funkce pro Transport 2 lze vyvolávat jen při konfigurovaném dvojitém transportu.
Funkce jsou totožné s funkcemi transportu 1. 3
Transport 1 F8 3
Tímto se vyvolávají jednotlivé funkce pro DPS-Transport 1 (= pravá transportní stopa u dvojitého
transportu). Slouží ke kontrole a nastavení konstrukčních skupin funkcí transportu DPS a k
nastavení šířky dopravního pásu. 3
3
SIPLACE Návod pro software SR.504.xx 3 Grafické rozhraní uživatele
Vydání 01/2003 CZ 3.3 Uživatelské rozhraní – náhledy a menu
31
UPOZORNÉNÍ
Následující 2 možnosti menu patří do skupiny funkcí vision.
Těmito funkcemi se učí a testují značky, měří se součástky a mění se data formy pouzdra.
V úrovni obsluhy „Obsluha“ nelze funkce vision provést. 3
Učení značky F9 3
Touto možností menu se vyvolávají funkce pro zpracování značek pro rozpoznání polohy desky.
Další postup je vysvětlen v provozním návodu „Funkce Vision“ a v nápovědě on-line. 3
Testování součástek F10 3
Těmito možnostmi menu se vyvolávají funkce pro zpracování formy pouzdra pro centrování
součástek.
Další postup je vysvětlen v provozním návodu „Funkce vision“. 3
3
Spustit SITEST F11 3
Tímto se spouští testovací program SITEST pro seřizování a kalibrování automatu.
Uživatelské rozhraní a provedení funkcí je popsáno v samostatné návodu k obsluze testovacího
programu SITEST. 3
UPOZORNÉNÍ
V úrovni obsluhy „Obsluha“ nelze testovací program SITEST spustit. 3
GEM F12 3
Touto možností menu se vyvolávají funkce rozhraní GEM. Viz k tomu
Možnost rozhraní „GEM“
na
straně
75
. 3
UPOZORNÉNÍ
Funkce rozhraní GEM lze vyvolat jen tehdy, když je konfigurováno.
V úrovni obsluhy „Obsluha“ je k dispozici jen funkce „Odesílání a přijímání zpráv“. Ve funkci „GEM
stavový ukazatel“ nejsou pro „obsluhu“ tlačítka aktivní. 3
3 Grafické rozhraní uživatele SIPLACE Návod pro software SR.504.xx
3.3 Uživatelské rozhraní – náhledy a menu Vydání 01/2003 CZ
32
3.3.2.3 Menu „Možnosti“
Menu „Možnosti“ je k dispozici jen v základním náhledu. V tomto menu jsou obsaženy všechny
dodatečné funkce. 3
Æ Klikněte na požadovanou položku menu a proveďte potřebné nastavení, výběr atd. v
příslušných oknech nebo dialogových panelech.
Možnosti stroje ... 3
Podle úrovně obsluhy tak máte možnost se informovat o konfiguraci stanice („Obsluha“) nebo
aktivovat popř. deaktivovat zobrazené možnosti stroje („Seřizovač“, „Servisní technik“). 3
Æ Klikněte na položku menu Možnosti stroje ... (nebo na příslušné tlačítko v pracovní oblasti
základního náhledu). Následující okno se otevře.
3

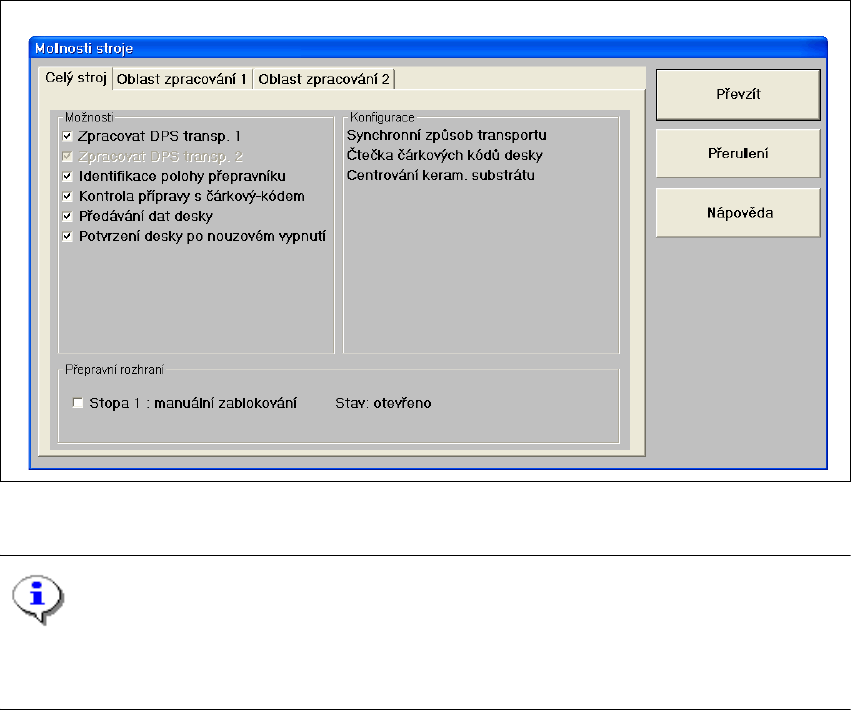

Obr. 3.3 - 4 Dialog „Možnosti stroje-celý stroj“ (p
ř
íklad: HF)
UPOZORNÉNÍ
Budou se zobrazovat jen možnosti stroje, které jsou konfigurovány pro příslušnou stanici.
Tento dialog může v závislosti na stroji SIPLACE obsahovat různé informace a kontrolní políčka.3
