SIPLACE Návod pro software SR.504.xx 3 Grafické rozhraní uživatele Vydání 01/2003 CZ 3.3 Uživatelské rozhraní – náhle dy a menu 43 3.3.2.4 Menu „Nastavení“ Menu „Nastavení“ je k dispozici jen v zákla dní m náhledu. Pomo …
3 Grafické rozhraní uživatele SIPLACE Návod pro software SR.504.xx
3.3 Uživatelské rozhraní – náhledy a menu Vydání 01/2003 CZ
42
Konfigurovat traceability 3
Tato funkce je aktivní jen tehdy, když byla na stroji instalována možnost traceability. Traceability
je možnost rozšíření. Pomocí této možnosti se na uvedených strojích mohou během výroby
vytvářet data traceability. 3
Traceability při výrobě desek znamená zpětnou sledovatelnost výroby i po delší době. Tak je
pomocí traceability např. možné i po několika letech určit, jakými součástkami z jakých šarží byla
určitá deska osazena. Viz k tomu také
Možnost „Traceability“
na straně
77
. 3
SIPLACE Návod pro software SR.504.xx 3 Grafické rozhraní uživatele
Vydání 01/2003 CZ 3.3 Uživatelské rozhraní – náhledy a menu
43
3.3.2.4 Menu „Nastavení“
Menu „Nastavení“ je k dispozici jen v základním náhledu. Pomocí možnosti obsažené v tomto
menu je možno nastavit, zda se určité akce mají před svým provedením ještě jednou potvrdit nebo
zda se má, pokud dojde k určité události, promítnout dialogový panel s příslušnými upozorněními,
která se také musí potvrdit. 3
Æ Klikněte na položku menu Konfigurovat GUI ....
Následující okno se otevře.
3
Obr. 3.3 - 14 Dialog „Konfigurovat GUI“
Æ Aktivujte/deaktivujte kontrolní políčko pro určité možnosti.
Æ Klikněte na Převzít, čímž nastavení uložíte do paměti.
Příklad: Když se stiskne tlačítko Stát a je aktivováno kontrolní políčko „Stisknuto zastavovací
tlačítko“, promítne se následující dialogový panel a musí se potvrdit. 3
3
Obr. 3.3 - 15 Kontrolní polí
č
ko „Stisknuto zastavovací tla
č
ítko“
Pokud není kontrolní políčko aktivováno, dialogový panel se neobjeví. 3
3 Grafické rozhraní uživatele SIPLACE Návod pro software SR.504.xx
3.3 Uživatelské rozhraní – náhledy a menu Vydání 01/2003 CZ
44
Æ Klikněte na položku menu Konfigurace vypnutí stlačeného vzduchu....
Následující okno se otevře.
3

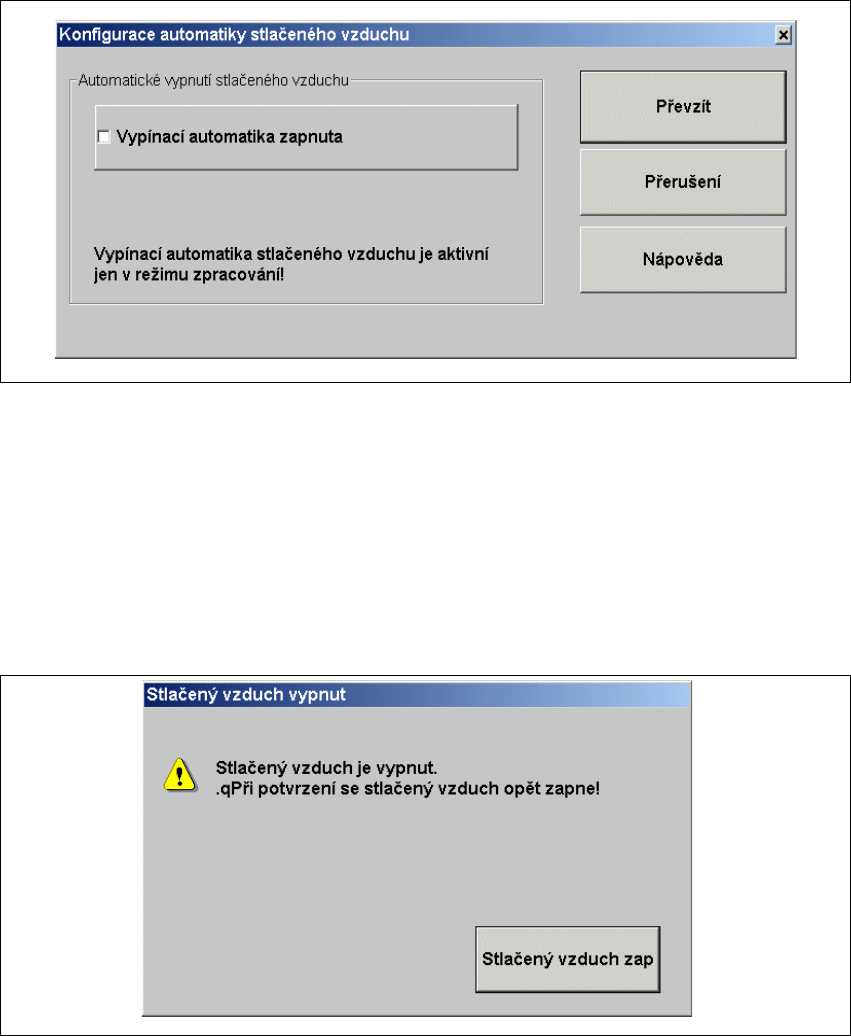

Obr. 3.3 - 16 Dialog „Konfigurace automatiky stla
č
eného vzduchu“
Æ Aktivujte/deaktivujte kontrolní políčko pro zapnutí vypínací automatiky.
Æ Klikněte na Převzít, čímž nastavení uložíte do paměti.
3
Æ Klikněte na položku menu Vypnutí stlačeného vzduchu.... (Tato funkce je možná jen tehdy,
když je stroj ve stavu „Zpracování zastaveno“.)
Následující okno se otevře:
3
Obr. 3.3 - 17 Kontrolní polí
č
ko „Stla
č
ený vzduch vypnut“
Æ Aktivujte tlačítko Stlačený vzduch zap.
Æ Stlačený vzduch je opět zapnut.
