SIPLACE Návod pro software SR.504.xx
7.7 Možnost „Dlouhá deska“ Vydání 01/2003 CZ
80
7.7 Možnost „Dlouhá deska“
7.7.1 Účel
Možností „Dlouhá deska“ je vytvořena možnost zpracování desek nadměrné délky (až do délky
610 mm). Toto nastavení musíte aktivovat programovacím systémem SIPLACE Pro v dialogu
„Vlastnosti možnosti přípravy“ 7
7.7.2 Popis
UPOZORNĚNÍ
Podrobný popis naleznete v „Nápovědě on-line pro SIPLACE Pro“ a v návodu k obsluze daného
stroje. 7
7
7
SIPLACE Návod pro software SR.504.xx 8 Nové funkce 504.01
Vydání 01/2003 CZ 8.1 SIPLACE Twin Head
81
8 Nové funkce 504.01
8.1 SIPLACE Twin Head
Twin Head je nástupcem IC hlavy ve strojích SIPLACE F. Nyní se poprvé používá u SIPLACE HF
od softwarové verze 504.01. 8
8
Funkce Twin Head, hodnoty stlačeného vzduchu Twin Head a konfigurace měniče pipet die Twin
Head je možné vyvolat prostřednictvím náhledu
„Portál 1“ nebo „Portál 2“ . 8
8

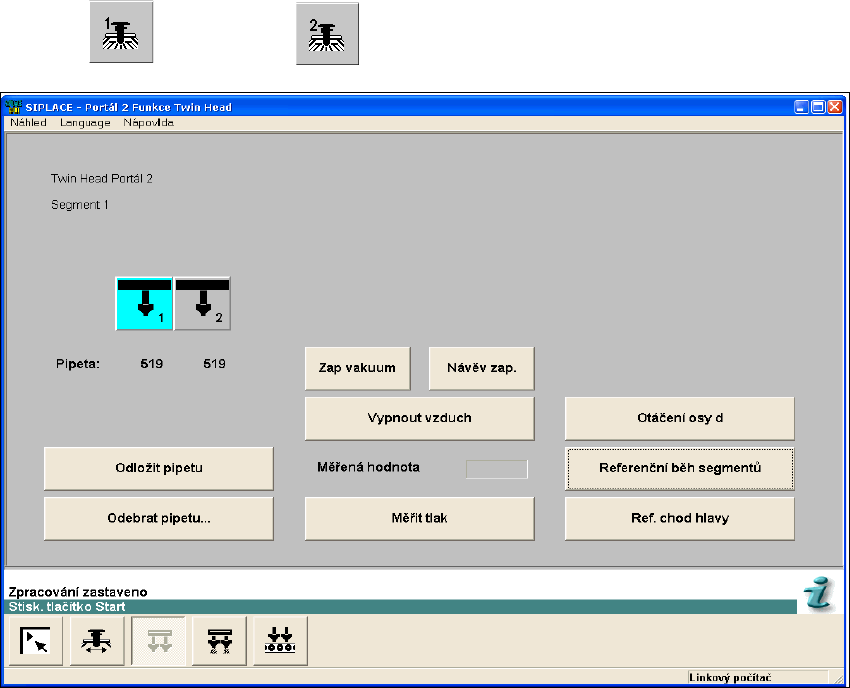

Obr. 8.1 - 1 Náhled „Portál 2 funkce TwinHead“
8 Nové funkce 504.01 SIPLACE Návod pro software SR.504.xx
8.2 RV-hlava měniče pipet Vydání 01/2003 CZ
82
8.2 RV-hlava měniče pipet
8.2.1 6segmentový měnič pipet
6segmentový měnič pipet byl pro SIPLACE HF přizpůsoben takto: Zásobníky jsou nyní
uspořádané otočené o 90 stupňů. Tím se na jeden nosník vejde 6 zásobníků. Software se až na
otočení 6segmentových zásobníků a souřadnic, které se tím mění, nezměnil. 8
8.2.2 12segmentový měnič pipet
u 12segmentového měniče pipet je 5 zásobníků, které se namontují do dosavadního podélného
uspořádání, pokud není k dispozici žádný MTC, v každém sektoru. Pipety je možné jako doposud
po jednotlivých zásobníkách definovat u na počítači SIPLACE Pro. 8
