8.12 CAN zapnutí
CAN zapnutí bylo rozšířeno o tyto znaky: 8
– Nastavení přenosové rychlosti
– CAN ID zadání
– Podpora platformy III protokolu
8.13 CAN /ovladač os
Ovladač os v řízení stroje MC odpovídá za komunikaci s osou. Pro SIPLACE HF bylo toto rozhraní
přestaveno ze sběrnice SMP na sběrnici CAN. Jako protokol se používá protokol platformy III pro
subsystémy na sběrnici CAN. 8
Tím se nemusí ve firmwaru osy sestavovat žádná další softwarová verze pro zobrazení
dosavadního protokolu platformy II ze sběrnice SDP na CAN. Zároveň s přechodem na rozhraní
sběrnice CAN se ve firmwaru osy změní i struktura dat. 8
8.14 Čtečka čárkových kódů
8.14.1 Čtečka čárkového kódu součástky
U softwarové verze 504 se může používat jak stávající přivázaná čtečka čárkových kódů, která
patří ke kontrole přípravy, tak i SIPLACE Mobile Verifier (SMV). 8
Kontrola přípravy se může vyvolat prostřednictvím menu Náhled --> Příprava. 8
8.14.2 Čtečka čárkového kódu desky
U softwarové verze 504 se může používat jak stávající čárková čtečka čárkových kódů, tak i
dvoudimenzionální čtečka čárkových kódů. 8
Dialog „Čárkový kód desek“ se může vyvolat prostřednictvím menu Možnosti --> Čárkový kód
desek.... 8
SIPLACE Návod pro software SR.504.xx 8 Nové funkce 504.01
Vydání 01/2003 CZ 8.15 OIS
95
8.15 OIS
Softwarová verze OIS 2.2 podporuje SIPLACE HF. 8
UPOZORNĚNÍ:
Podrobný popis softwarové možnosti OIS 2.2 NAJDETE v návodu „První kroky s OIS 2.2“ a v
nápovědě on-line pro OIS 2.2. 8
8.16 Jemná kalibrace
Funkce ve srovnání se softwarem 502 byly rozšířeny o tyto výkonové znaky TWINHead: 8
– Osazování a měření kompletního clusteru TWINHead (24 součástek na jeden Segment)
– Osazování a měření jednotlivého clusteru TWINHead segmentu (48 součástek na jeden
segment)
– Kombinace shora uvedených scénářů s každou stacionární kamerou součástek
– Záznam a započítání pro segment typických offsetů pro TWINHead
– Použité součástky IC kamera CC02-05, FC kamera CC07-500
Jemná kalibrace se může vyvolat prostřednictvím menu Možnosti --> Režim jemné kalibrace...:8
8
Obr. 8.16 - 1 Dialog „Jemná kalibrace“
8 Nové funkce 504.01 SIPLACE Návod pro software SR.504.xx
8.17 FiFo Možnost pro parkoviště Vydání 01/2003 CZ
96
8.17 FiFo Možnost pro parkoviště
Když je u stroje přistaven MTC, může se z něho vyzvedávat se strategií vyzvedávání FiFo nebo
bez ní (First in First out: Součástky, které jsou v MTC uložené jako první, se také osazují jako
první). Tato možnost byla doposud (softwarová verze 502) globální pro stroj.
Nastavení možnosti stroje platilo pro všechny MTC přistavené ke stroji. 8
Od softwarové verze 504 se může na SIPLACE HF pomocí MTC 2 tato možnost pro každé
parkoviště zapínat jednotlivě. V Možnostech stroje se nyní zobrazí možnost FiFo v příslušných
oblastech zpracování, v závislosti na tom, jestli je přistavený MTC nebo ne. 8
V dialogu Možnosti stroje se mohou objevit až 4 možnosti (u SIPLACE HF jen parkoviště 2 a 4:8
– MTC 1: Strategie vyzvedávání součástek: FiFo
– MTC 2: Strategie vyzvedávání součástek: FiFo
– MTC 3: Strategie vyzvedávání součástek: FiFo
– MTC 4: Strategie vyzvedávání součástek: FiFo
8

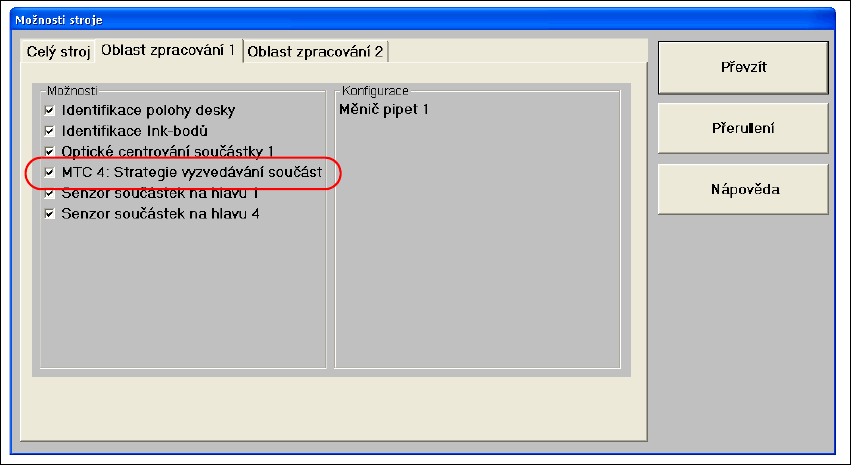

Obr. 8.17 - 1 Možnosti stroje FiFo
Možnosti jsou viditelné jen tehdy, když je přistavený MTC. 8
