电脑波峰焊用户手册
39 / 73
图四 图五 图六

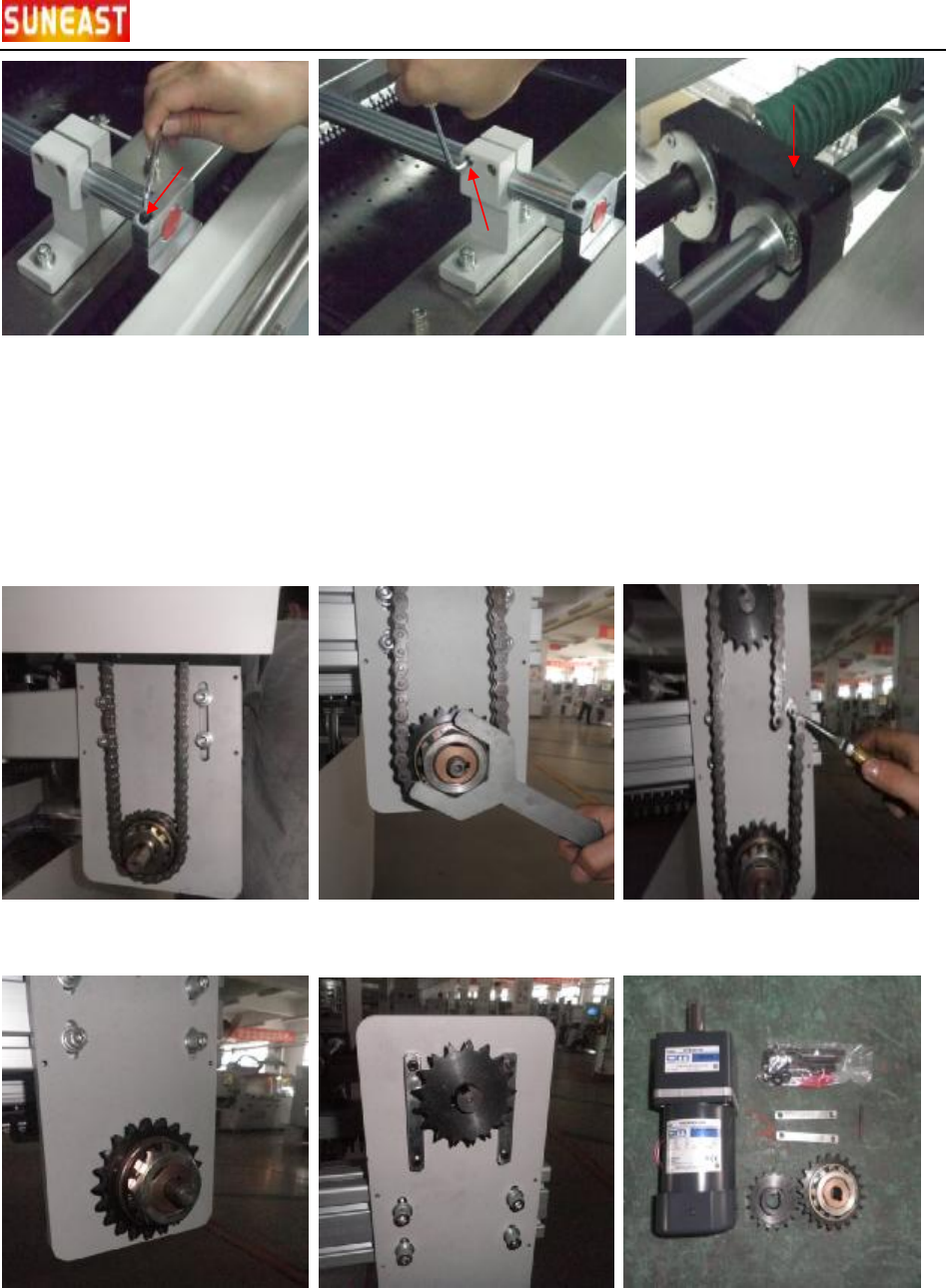

运输链扭矩保护器的更换方法：
(1) 从运输马达轴上拆卸锁紧螺母，依次取下垫片、磨擦片及链轮,如图一至三所示。
(2) 换掉旧的磨擦片，装上新的磨擦片,如图四、五所示。
(3) 再反序装回各零件。
图一 图二 图三
图四 图五 图六
suneast production
电脑波峰焊用户手册
40 / 73

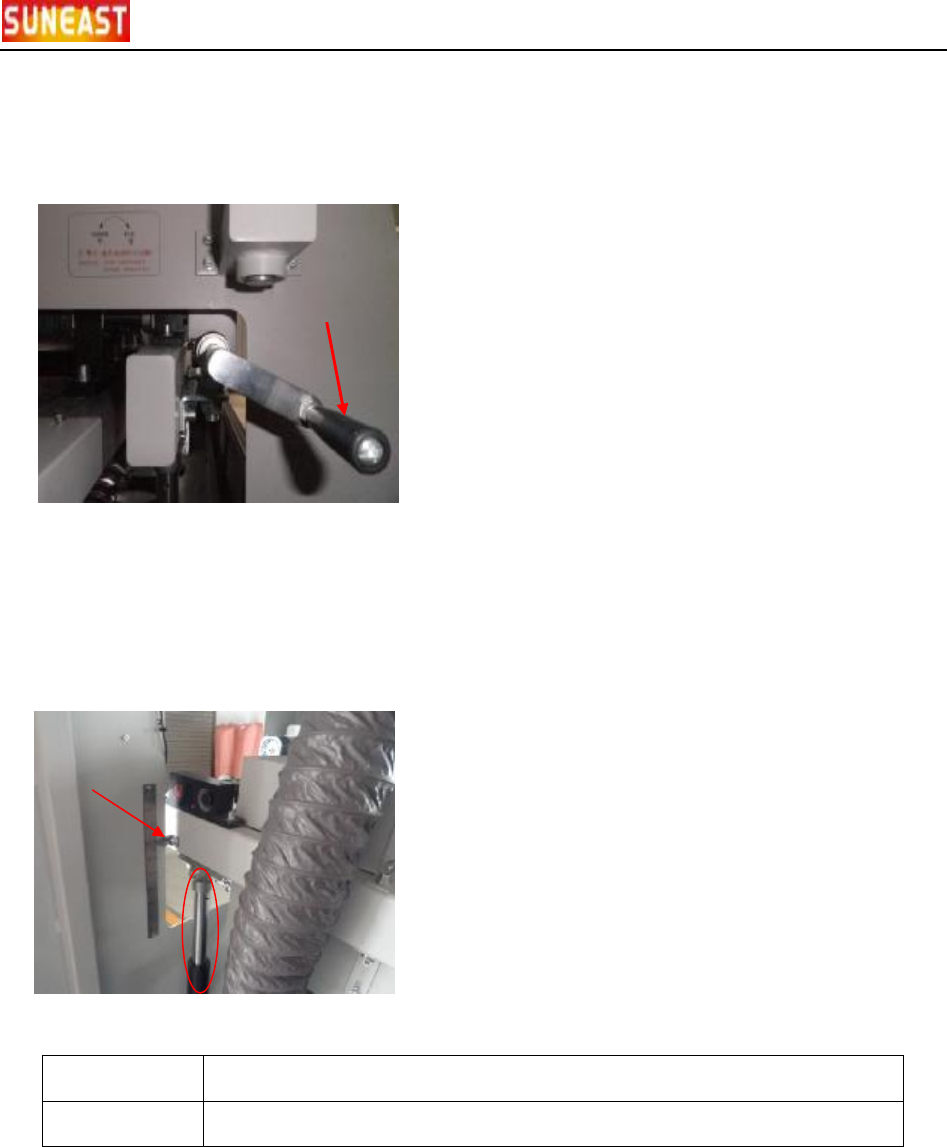

调节导轨宽度：
如图所示，顺时针或逆时针摇动手柄，即可调节导轨宽度。（注意：调节宽度时必须停止运输功能，否
则会发生设备故障）
调节导轨水平度：
如图所示，调节支撑杆底部的转盘，即可调节水平度（调解时入口处支撑杆因调节为最低状态，以此
为基点）调节的角度可在角度尺上反应出来；如下图所示。
保养分类 助焊剂喷雾系统（可选项）
操作内容 调整松香成份，控制比重。
处置方法：
打开松香筒，用比重计测量松香液的比重，如果与需要值有偏差，则根据具体情况调整或更换所
用的助焊剂溶液。具体操作步骤如图一、二……五所示。（助焊剂比重在 0.83g/cm3 为最佳）
suneast production
电脑波峰焊用户手册
41 / 73
图一 图二 图三
图四 图五
注意：
1：松香助焊剂筒内溶液的容量不能超过总容积的 4/5。
2：注意此处禁止火种。
3：如所用助焊剂成份配比与工艺要求不相符，请按助焊剂供应厂家提供的助焊剂成份配比执行。
处置方法：
(1)拉开助焊剂喷雾托盘处与抽风口处过滤网，清除上面附着物,如图一、二所示。
(2)喷雾排风风机应定期（三个月）清理，保持风机内部清洁无附着物,如图三所示。
(3)塑料容器一个，白碎布一条，容器内装适量洗爪液或天那水溶剂，如图四所示。
(4)将过滤网浸于洗爪液或天那水溶剂中 30 分钟，洗掉上面粘附松香等,如图五、六所示（容器大于过
滤网，浸泡效果更好）。
保养分类 助焊剂系统
操作内容 清理过滤装置
