电脑波峰焊用户手册
41 / 73

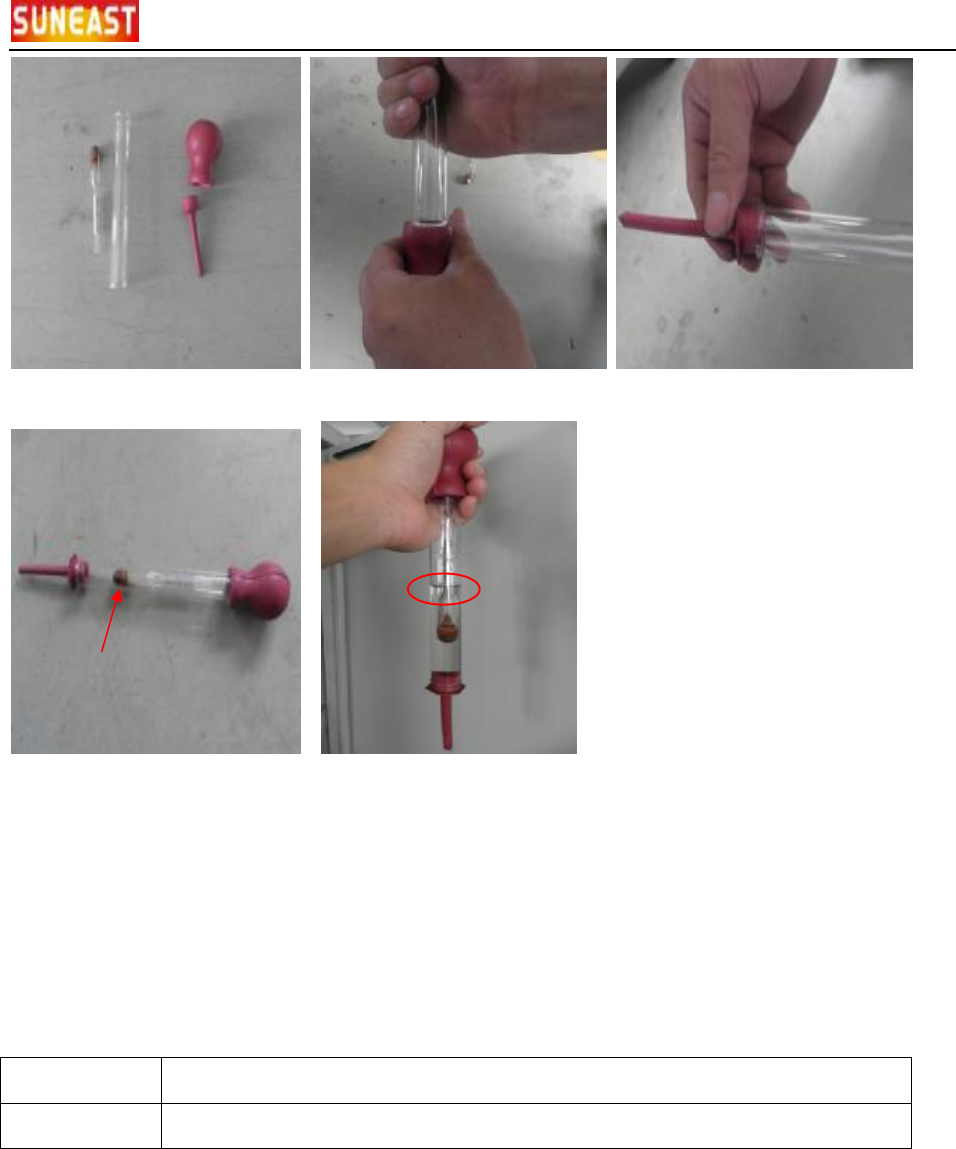

图一 图二 图三
图四 图五
注意：
1：松香助焊剂筒内溶液的容量不能超过总容积的 4/5。
2：注意此处禁止火种。
3：如所用助焊剂成份配比与工艺要求不相符，请按助焊剂供应厂家提供的助焊剂成份配比执行。

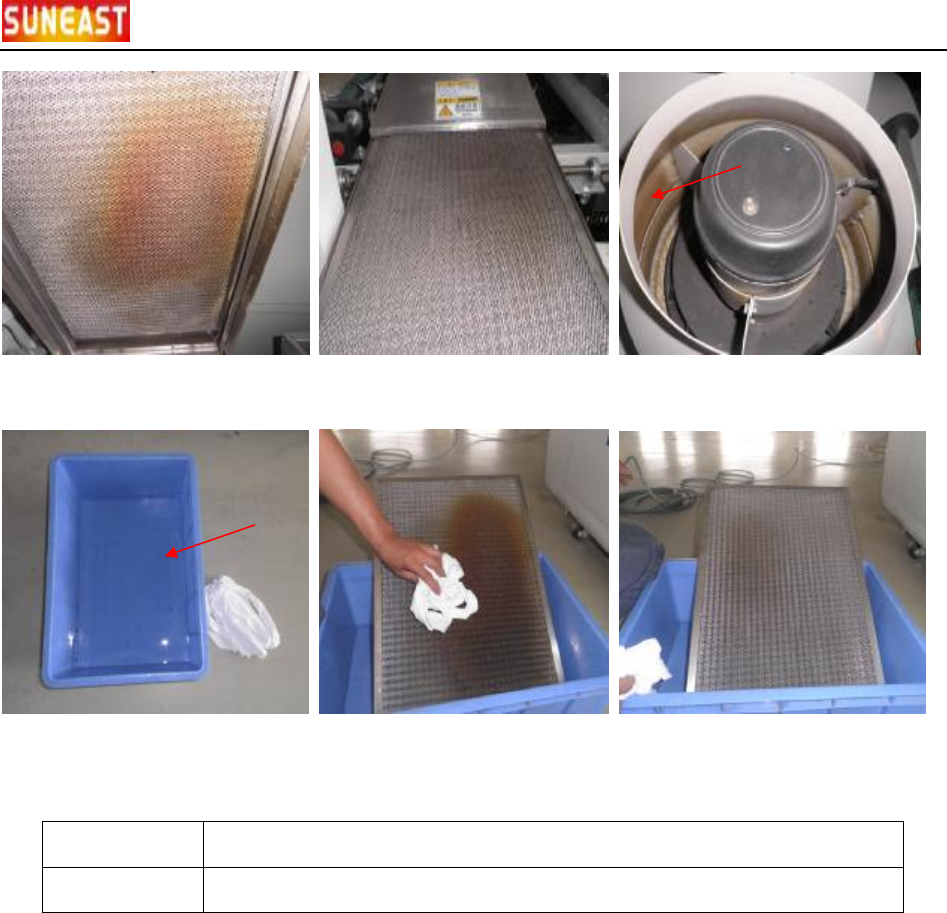

处置方法：
(1)拉开助焊剂喷雾托盘处与抽风口处过滤网，清除上面附着物,如图一、二所示。
(2)喷雾排风风机应定期（三个月）清理，保持风机内部清洁无附着物,如图三所示。
(3)塑料容器一个，白碎布一条，容器内装适量洗爪液或天那水溶剂，如图四所示。
(4)将过滤网浸于洗爪液或天那水溶剂中 30 分钟，洗掉上面粘附松香等,如图五、六所示（容器大于过
滤网，浸泡效果更好）。
保养分类 助焊剂系统
操作内容 清理过滤装置
suneast production
电脑波峰焊用户手册
42 / 73
图一 图二 图三
图四 图五 图六
保养分类
喷雾系统
操作内容 清洗喷嘴

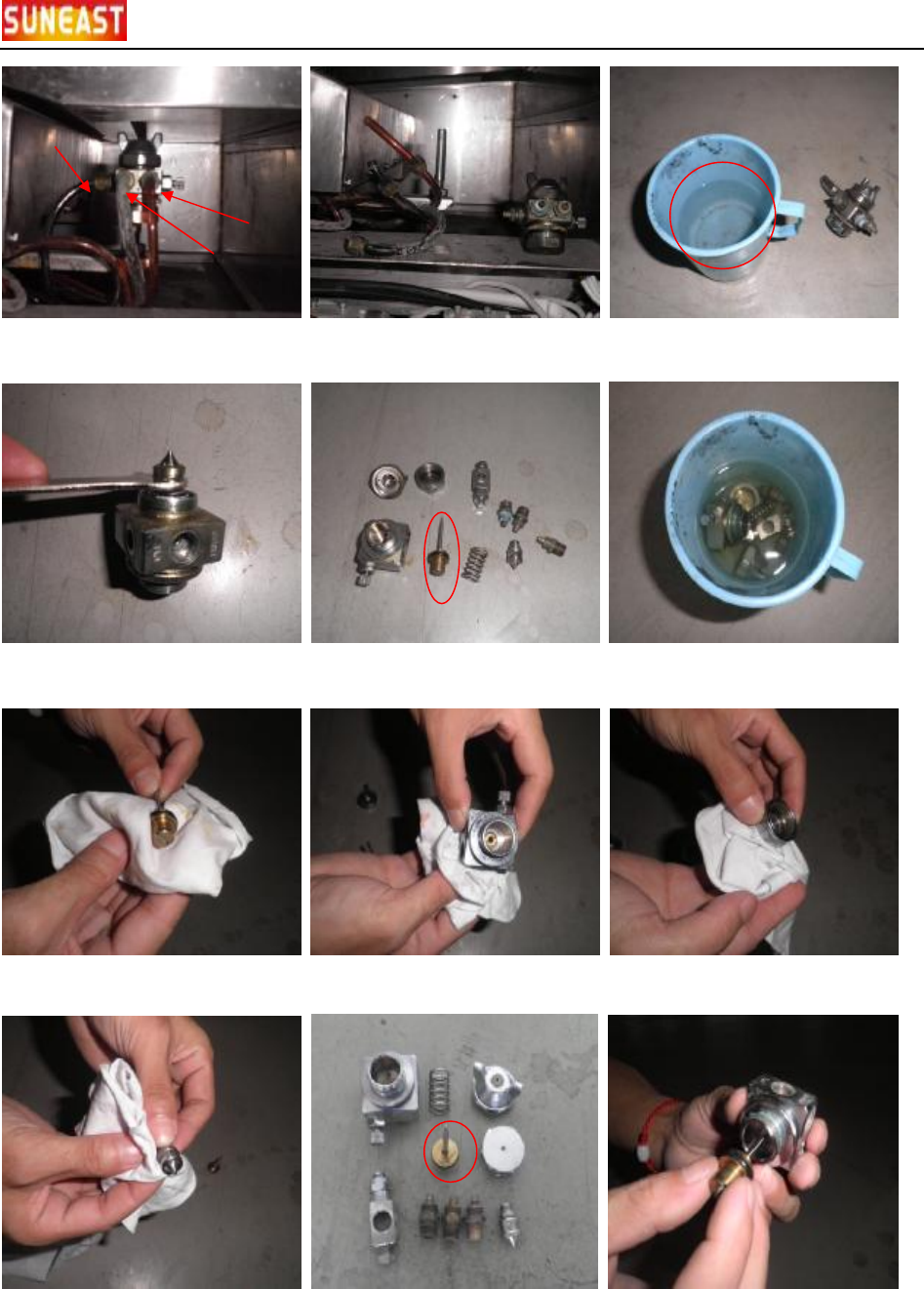

处置方法：
(1) 将喷嘴取下,如图一、二所示。
(2) 松开喷嘴上的螺栓，将喷嘴拆开,如图四所示。
(3) 如图三所示，用塑料杯装半杯酒精。
(4) 用洗爪液等溶剂清洗喷嘴,如图六所示。
(5) 注意：喷嘴顶针不可浸泡，用白碎布蘸取酒精擦干净即可,如图五、七所示。
(6) 清洗干净后装配好，锁紧螺栓,如图十二至十九所示。
(7) 三根塑料管接法如图二十所示，黑色管调节气体压强，压顶针；白色管为助焊剂导管；红色管调
节气体流量，喷雾面积。
注意：喷嘴为精密元器件，要注意保养，避免碰撞。喷雾后超过一天未使用的喷嘴应卸下喷嘴盖（如
图十六所示），清洗干净后再使用。
suneast production
电脑波峰焊用户手册
43 / 73
图一 图二 图三
图四 图五 图六
图七 图八 图九
图十 图十一 图十二
