电脑波峰焊用户手册
46 / 73
保养分类 锡炉焊接
操作内容 更换焊锡
处置方法：
(1)先将焊锡温度升至焊接温度，然后切断电源。
(2)将放锡嘴打开，放出锡液。
(3)放完锡后，在锡未凝固前，关紧锡嘴开关，以防漏锡，并将锡炉嘴处的残锡清除干净。
(4)将放锡螺栓拧出，在螺栓上涂高温油。
(5)将涂高温油的放锡螺杆拧回后，向锡炉中加入锡料。
(6)开启电源，加热熔化。
(7)记录具体更换日期。
保养分类 锡炉焊接
操作内容 氧化物的清除
处置方法：
(1)开启锡炉电源，将锡熔化。

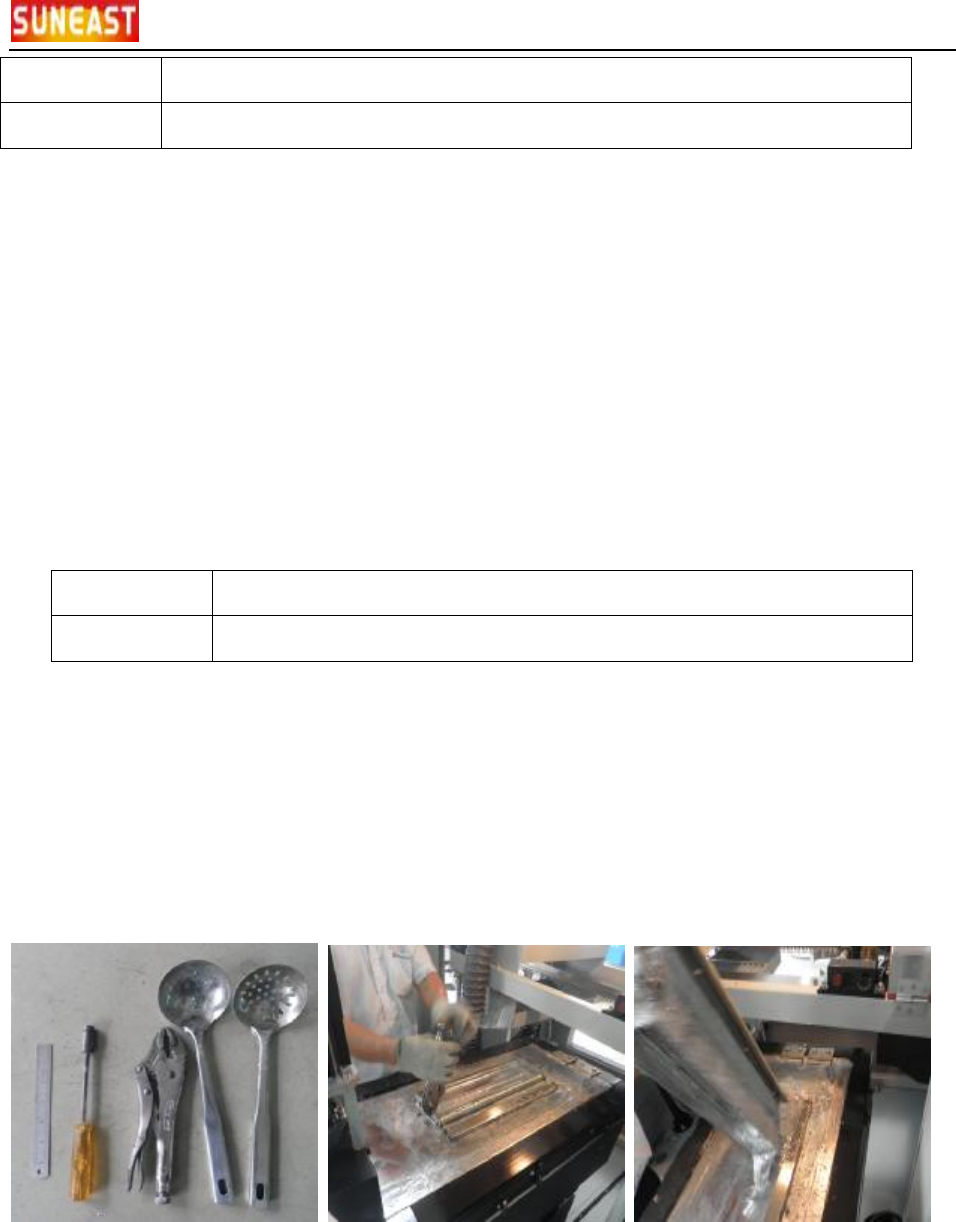

(2)捞锡渣工具：不锈钢勺、大力钳、钢尺、外六角（10#），如图一所示。
(3)将喷口固定螺丝拆除，用大力钳夹住取出，如图二、三所示。

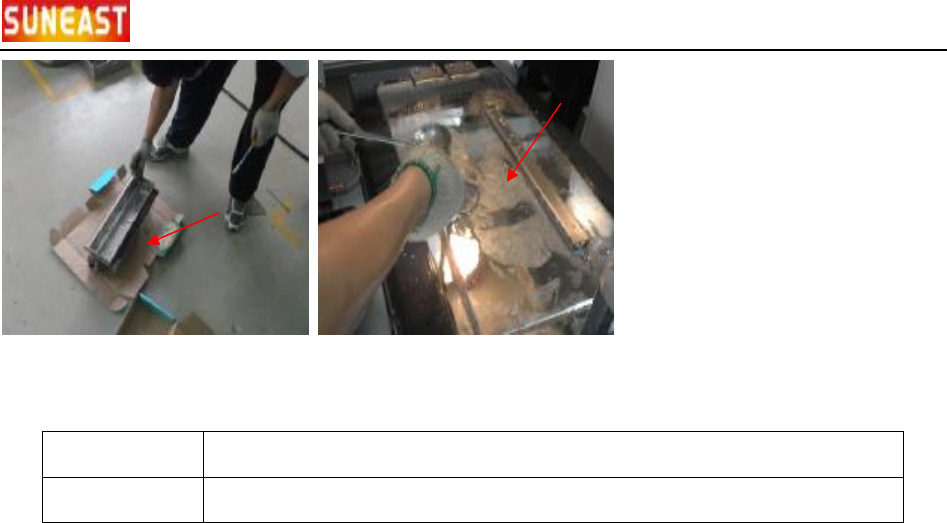

(4)将取出的喷口放置于纸皮上，用钢尺或刮刀清除表面杂物，如图四所示。
(5)用勺子，将锡液表面的氧化物杂质去除，如图五所示。
图一 图二 图三
suneast production
电脑波峰焊用户手册
47 / 73
图四 图五
保养分类 洗爪系统
操作内容 洗爪毛刷的保养
处置方法：
(1)链爪深入洗爪毛刷的尺寸控制在 4～6mm。
(2)调整洗爪液流量，使洗爪液滴入毛刷。
(3)洗爪器中毛刷经使用被磨损后，应及时更新。
注意：
l 控制洗爪盒内洗爪液的量，要低于洗爪盒内过滤网 10~15mm。
l 经常清理洗爪盒与洗爪液筒内过滤网，防止过滤网堵塞。
5.3：元器件更换步骤
1：接触器更换方法如下：
关掉电源，取下机器后面中间门板，根据用户手册电控箱元件布置图，找到接触器所在位置。

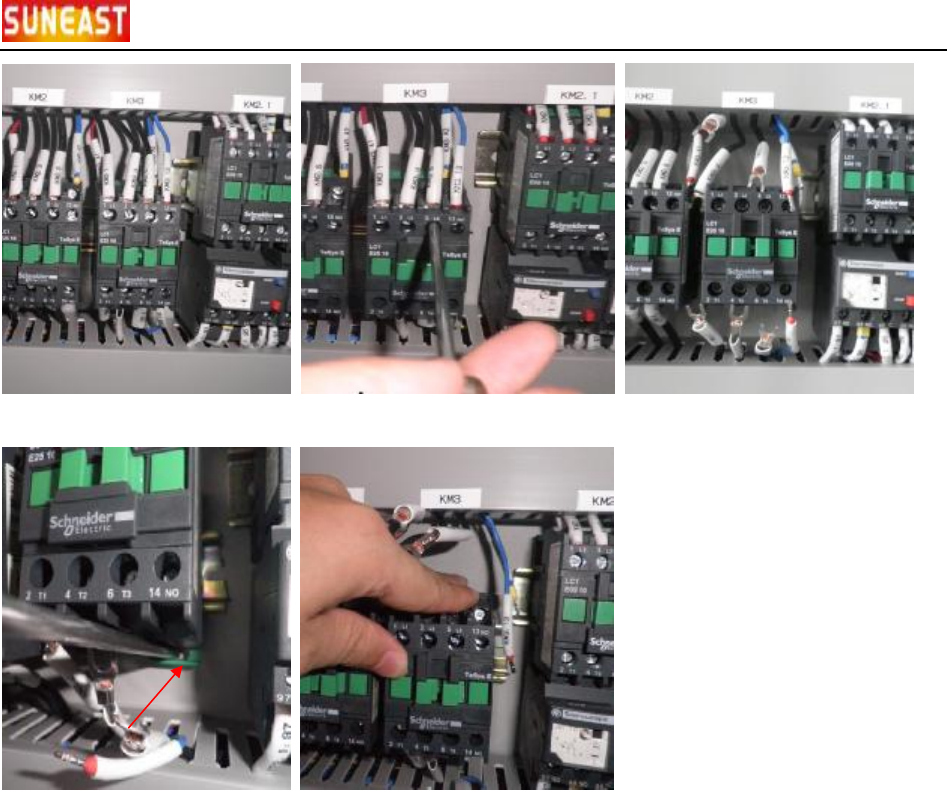

检查接触器，找出其中的损坏情况，拧下连接接线端子，将损坏的接触器从DIN上拆下,如图二、
三、四所示。
将新接触器固定在DIN导轨上原先位置,如图五所示。
重新检查电路，确定接线正确，接通电源试机并确认。
suneast production
电脑波峰焊用户手册
48 / 73
图一 图二 图三
图四 图五
2：更换熔断保险丝
关掉电源，取下机器后面中间门板，根据用户手册电控箱元件布置图，找到保险丝所在位置。
检查熔断保险丝，找出其中的损坏的，将损坏的熔断保险丝管从熔断保险丝座上扒下。
将新的熔断保险丝管插入固定原先位置的熔断座上。
重新检查电路，确定固定良好，接通电源试机并确认。
3：更换固态继电器
关掉电源，取下机器后面中间门板，根据用户手册电控箱元件布置图，找到固态继电器SSR所
在位置。
检查固态继电器，找出其中的损坏件，拧下上、下两端固定螺丝，将损坏件从散热铝板上拆下,如
图一、二、三所示。
将散热铝板上原先的散热剂清除干净，重新涂上一层散热剂,如图四、五所示。
将新固态继电器反面涂上一层散热剂，固定在散热铝板上原先位置,如图六、七所示。
重新检查电路，确定接线正确，接通电源试机并用钳形电流表确认,如图八、九所示。
