G -S050-07 1012-004 39 Key No. P AR T No. P AR T NAME Q’ty REMARKS New Code NOTE C-6 51 1 6301530659 BRACKET 2→1 803C--210-31 1 21 1FB775 513 6301530734 BRACKET 2→1 803C--210-313 21 1FB779 515 6301359724 BRACKET 2→1 803C…

100%1 / 100
G -S050-07
0909-003
38
571
581
561
513
511
501
509
See Fig.M-4
Key No.319
582
572
563
563
535
566
532
565
526
550
551
.
573
.
583
537
549
582
572
563
536
.
539
515
554
.
574
.
584
538
516
566
566
587
588
591
592
501
593
580
509
590
553
.
575
.
585
553
.
575
.
585
570
.
573
.
583
582
572
563
582
572
563
582
563
572
569
569
598
599
597
596
582
563
572
EXCHANGE
555
.
575
.
585
567
.
575
.
585
595
566
589
565
566
590
570
.
573
.
583
594
多機能ヘッド取付
Main Machine Modification(Left-Rear,Right-Front)
本体対応（左奥、右前）
For Attaching Multi-Functional Head
G -S050-07(GXH-1,1S) G -S050-07(GXH-1,1S)

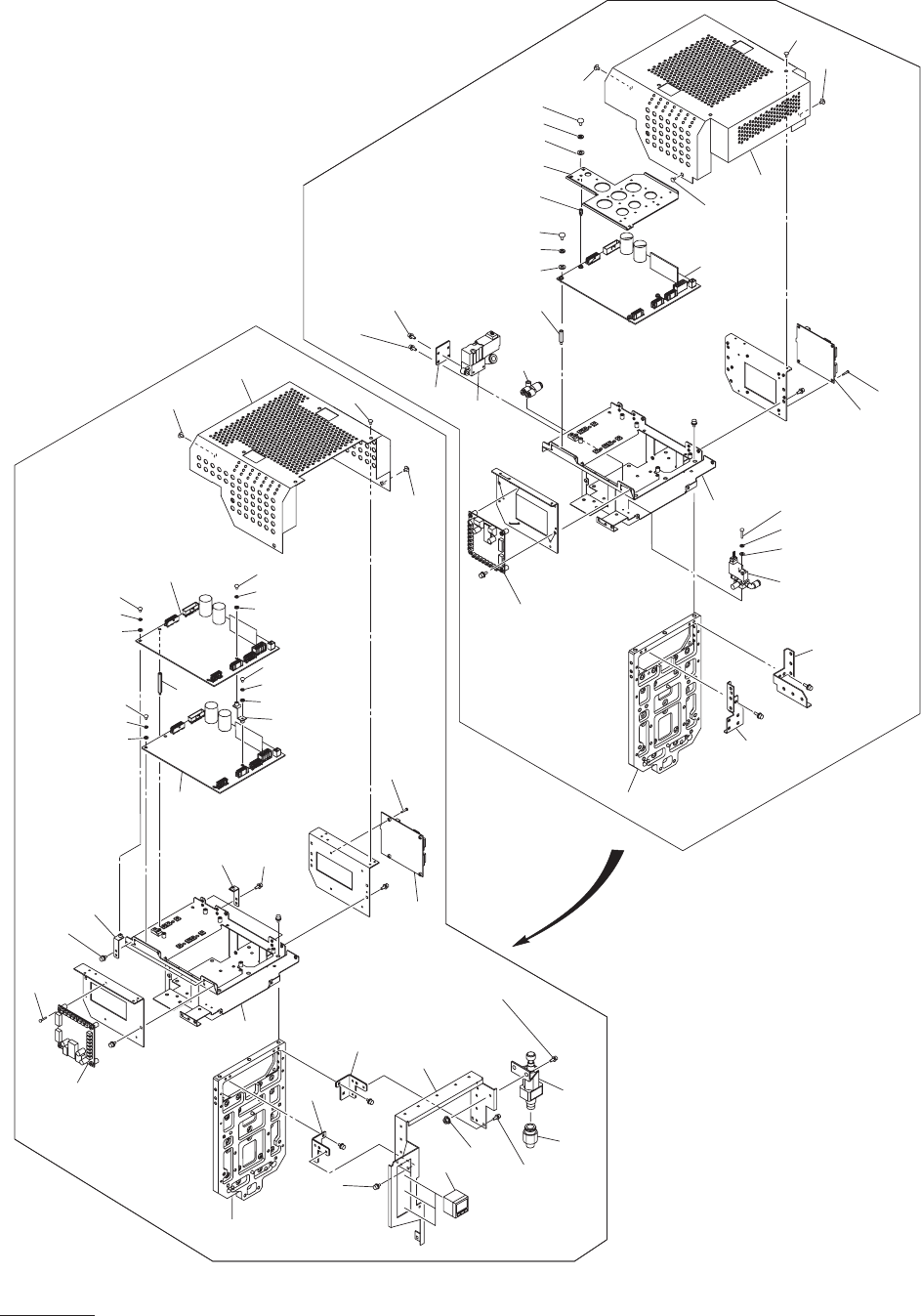

Fig. C-6
ビーム部 - 電装ボックス
A,D Beam Section-Electrical Box A,D
G -S050-07
1012-004
39
Key No. PART No. PART NAME Q’ty REMARKS New Code
NOTE
C-6
511 6301530659 BRACKET 2→1 803C--210-311 211FB775
513 6301530734 BRACKET 2→1 803C--210-313
211FB779
515 6301359724 BRACKET 2→1 803C--210-315
211F9579
516 6301057965 ACCESSORY,P.C.B
14→7
803C--210-316 23L10081
526 6301359779 BRACKET 2→1 803C--210-055
211F9581
532 6301445533 COVER 2→1 803C--210-402
211AA550
535 6301235523 UNIT,DRIVER 2→1 -A31(A),-A31(D)
803C--210-405
4U240428
536 6301250618 SOLENOID VALVE 2→1 -Y0902
803C--210-406 4L810328
537 6301347226 SOLENOID VALVE 2→1 -Y0901
803C--210-407 23D10008
538 6300955026 AIR LINE EQPT 2→1 803C--210-408
225B0367
539 6300036534 AIR LINE EQPT 2→1 803C--210-409
225B0059
549 6301242507 P.C.B,MOUNT 2→1 -U25
803C--210-061 4B111464
550 6301325477 ACCESSORY,P.C.B 6→3 803C--210-159
23L10096
551 6300007527 BOLT,HEX-SCT 8→6 M3X10
221A0007
553 6300007619 BOLT,HEX-SCT
8→12
M4X8 221A0016
554 4110435004 SCR PAN 4X8 8→6 M4X8 P
AN 221E0510
555 6300007626 BOLT,HEX-SCT
64→66
M4X10 221A0017
556 6300007633 BOLT,HEX-SCT 8→8 M4X12
221A0018
561 4111129001 SCR PAN 2X10 4→2 M2X10 P
AN 221E0479
563 4110420703 SCR PAN 3X8
28→28
M3X8 PAN 221E0499
565 4110505004 SCR TRS 3X6
16→16
M3X6 TRS 221E0497
566 4110511708 SCR TRS 4X6 8→8 M4X6
TRS 221E0509
569 4111130700 SCR PAN 3X16 8 M3X16 P
AN 221E0491
570 6300007510 BOLT,HEX-SCT 10 M3X8
221A0006
571 4111412608 WASHER SPR 2 4→2 SW2
221H0277
572 4110864408 WASHER SPR 3
20→24
SW3 F 221H0280
573 4111412806 WASHER SPR 3
8→16
SW3 221H0281
574 4110081706 WASHER SPR 4 8→6 SW4 F
221H0283
575 4111412905 WASHER SPR 4
90→96
SW4 221H0284
580 6301370811 BRACKET 1
803CBA210020-A001
211F9735
581 4111416903 WASHER V 2X5X0.3 4→2 FW2
221H0308
582 4111191909 WASHER V 3X7X0.5
20→24
FW3 F 221H0311
583 4111413902 WASHER V 3X7X0.5
8→16
FW3 221H0312
584 4111192104 WASHER V 4X9X0.8 8→6 FW4 F
221H0314
585 4111414008 WASHER V 4X9X0.8
84→88
FW4 221H0315
587 6301316864 STAY 1
803C-A210130-A009
211J1251
588 6301316871 STAY 1
803C-A210130-A010
211J1252
589 6301479873 COVER 1
803C-A210130-A011
211AA958
590 6301349800 STAY 5
803C-A210130-A012
211J1277
591 6301348025 BRACKET 1
803C-A210130-A013
211F9478
592 6301348032 BRACKET 1
803C-A210130-A014
211F9479
593 6301348681 SWITCH,PRESSURE 3
803C-A210130-A021
4S1M0032
594 6300037203 PIPE FITTINGS 1
803C-A210130-A022
225F0020
595 6301350264 AIR LINE EQPT 1
803C-A210130-A023
225B0533
596 6301242088 UNIT,DRIVER 1 -A141
803C-A210130-A151
4U240441
597 6301317137 UNIT,DRIVER 1 -A145
803C-A210130-A152
4U240449
598 6301242460 P.C.B,MOUNT 1 -U17
803C-A210130-A155
4B111462
599 6301314556 P.C.B,MOUNT 1 -U28
803C-A210130-A156
4B111502
G -S050-07
0909-003
40
See Fig.C-6
Key No.509
781
782
784
786
EXCHANGE
773
774
775
See Fig.C-6
Key No.509
773
774
775
See Fig.C-7
Key No.609
787
785
783
多機能ヘッド取付
Main Machine Modification(Left-Rear,Right-Front)
本体対応（左奥、右前）
For Attaching Multi-Functional Head
G -S050-07(GXH-1,1S) G -S050-07(GXH-1,1S)

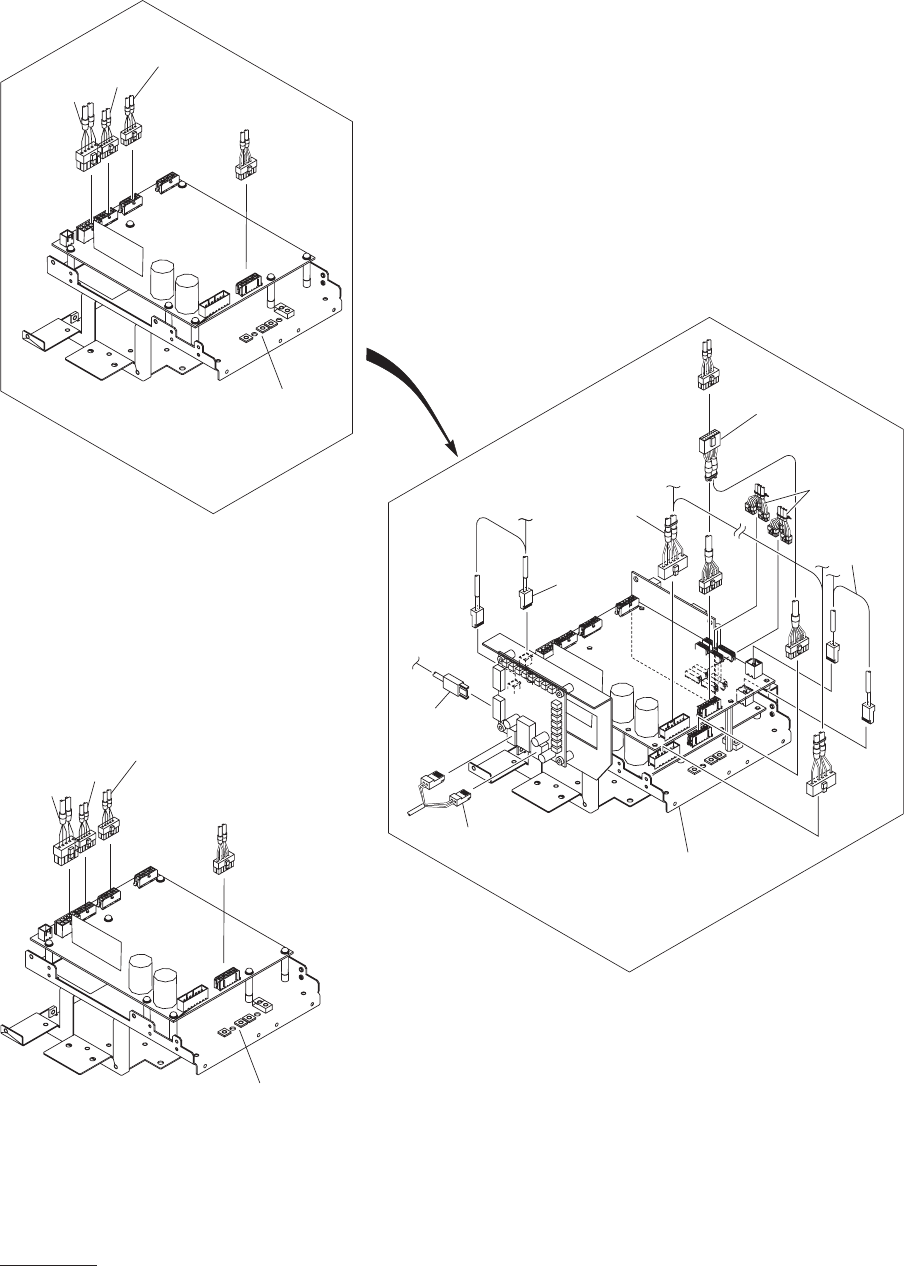

Fig. C-8
ビーム部 - ケーブル
Beam Section-Cable
