P-247-006e - 第69页

G -S050-08 1012-003 67 Key No. P AR T No. P AR T NAME Q’ty REMARKS New Code NOTE BF-3 296 6301338880 CORD(X19401-X2405) 2→1 4W203018 297 6301269603 CORD 2→1 803BF-210-254 4W202993 298 6301366968 CORD(C-X2103-X39401) 1 80…

G -S050-08

0909-002

See Fig.FC-3

Key No.261

297

296

See Fig.FB-2

Key No.164

297

298

DELETE

296

EXCHANGE

For Right-Rear

多機能ヘッド取付

Main Machine Modiﬁcation(Left-Front,Right-Rear)

本体対応（左前、右奥）

For Attaching Multi-Functional Head

G -S050-08(GXH-1,1S) G -S050-08(GXH-1,1S)

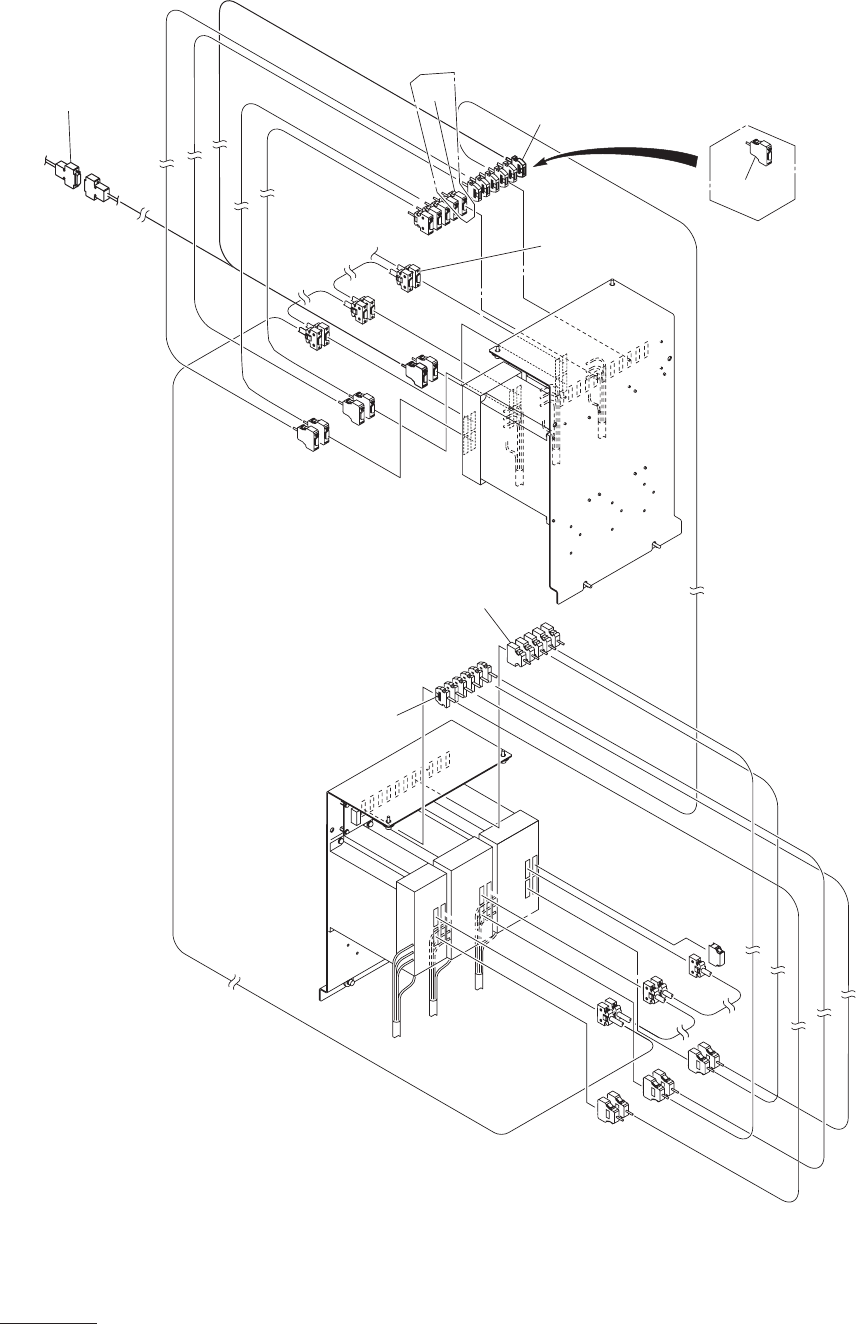

Fig. BF-3

架台下

サーボ部 - ケーブル

R Underframe XY Servo section-Cable R

G -S050-08

1012-003

Key No. PART No. PART NAME Q’ty REMARKS New Code

NOTE

BF-3

296 6301338880 CORD(X19401-X2405) 2→1 4W203018

297 6301269603 CORD 2→1 803BF-210-254

4W202993

298 6301366968 CORD(C-X2103-X39401) 1

803C-A210140-A275

4W203152

G -S050-08

0909-002

See Fig.BL-1

Key No.55

261

260

273

265

264

ADD (For Left-Front)

多機能ヘッド取付

Main Machine Modiﬁcation(Left-Front,Right-Rear)

本体対応（左前、右奥）

For Attaching Multi-Functional Head

G -S050-08(GXH-1,1S) G -S050-08(GXH-1,1S)

Fig. BL-3

電装ボックス

L-

リレー２、

I/O

ボード

Electrical Box L-Relay 2,I/O Board
