Nachrüstanleitung 7-fach-Schlauch SIPLACE HF-Serie / X- Serie / D3 Ausgabe 10/2008 10 : Entfern en Sie den Metallrahmen. 1 1 : S tecken Sie sämtliche Flachbandstecker ab. 1 Metallra hmen entfernen
Nachrüstanleitung 7-fach-Schlauch SIPLACE HF-Serie / X-Serie / D3
Ausgabe 10/2008
9

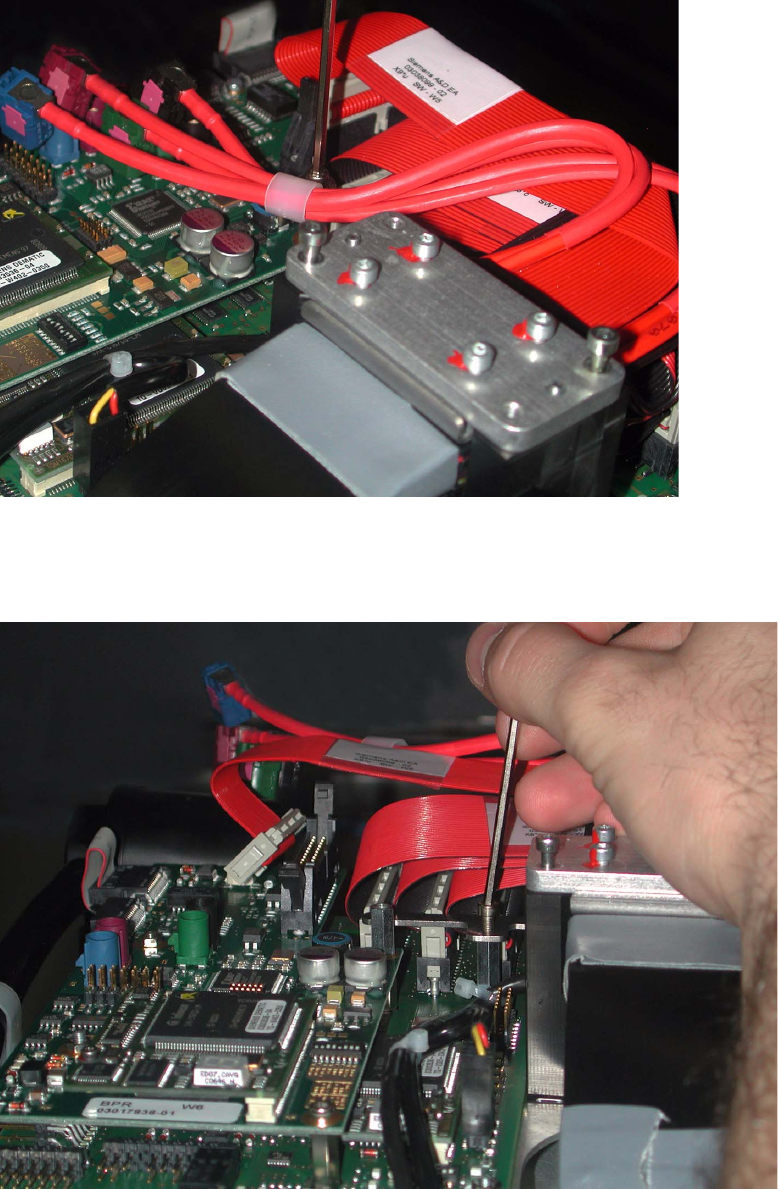

: Lösen Sie die Schraube der Kabelbefestigung und stecken Sie die vier Vision-Kabel ab.
1
1
: Schrauben Sie den Metallrahmen ab, mit dem die Flachbandstecker gesichert sind.
1
Nachrüstanleitung 7-fach-Schlauch SIPLACE HF-Serie / X-Serie / D3
Ausgabe 10/2008
10
: Entfernen Sie den Metallrahmen.
1
1
: Stecken Sie sämtliche Flachbandstecker ab.
1
Metallrahmen
entfernen
Nachrüstanleitung 7-fach-Schlauch SIPLACE HF-Serie / X-Serie / D3
Ausgabe 10/2008
11
: Ziehen Sie alle Druckluftschläuche am Bestückkopf ab.
1
1
: Lösen Sie die im Bild gezeigten Schrauben.
1
1
1
Druckluft-
schläuche
abziehen
Schrauben
lösen
