Nachrüstanleitung 7-fach-Schlauch SIPLACE HF-Serie / X- Serie / D3 Ausgabe 10/2008 12 : Nehmen Sie Flachbandkabel und Druc kluftschläuche vom Bestückkopf. 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
Nachrüstanleitung 7-fach-Schlauch SIPLACE HF-Serie / X-Serie / D3
Ausgabe 10/2008
11
: Ziehen Sie alle Druckluftschläuche am Bestückkopf ab.
1
1
: Lösen Sie die im Bild gezeigten Schrauben.
1
1
1
Druckluft-
schläuche
abziehen
Schrauben
lösen
Nachrüstanleitung 7-fach-Schlauch SIPLACE HF-Serie / X-Serie / D3
Ausgabe 10/2008
12
: Nehmen Sie Flachbandkabel und Druckluftschläuche vom Bestückkopf.
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
Nachrüstanleitung 7-fach-Schlauch SIPLACE HF-Serie / X-Serie / D3
Ausgabe 10/2008
13

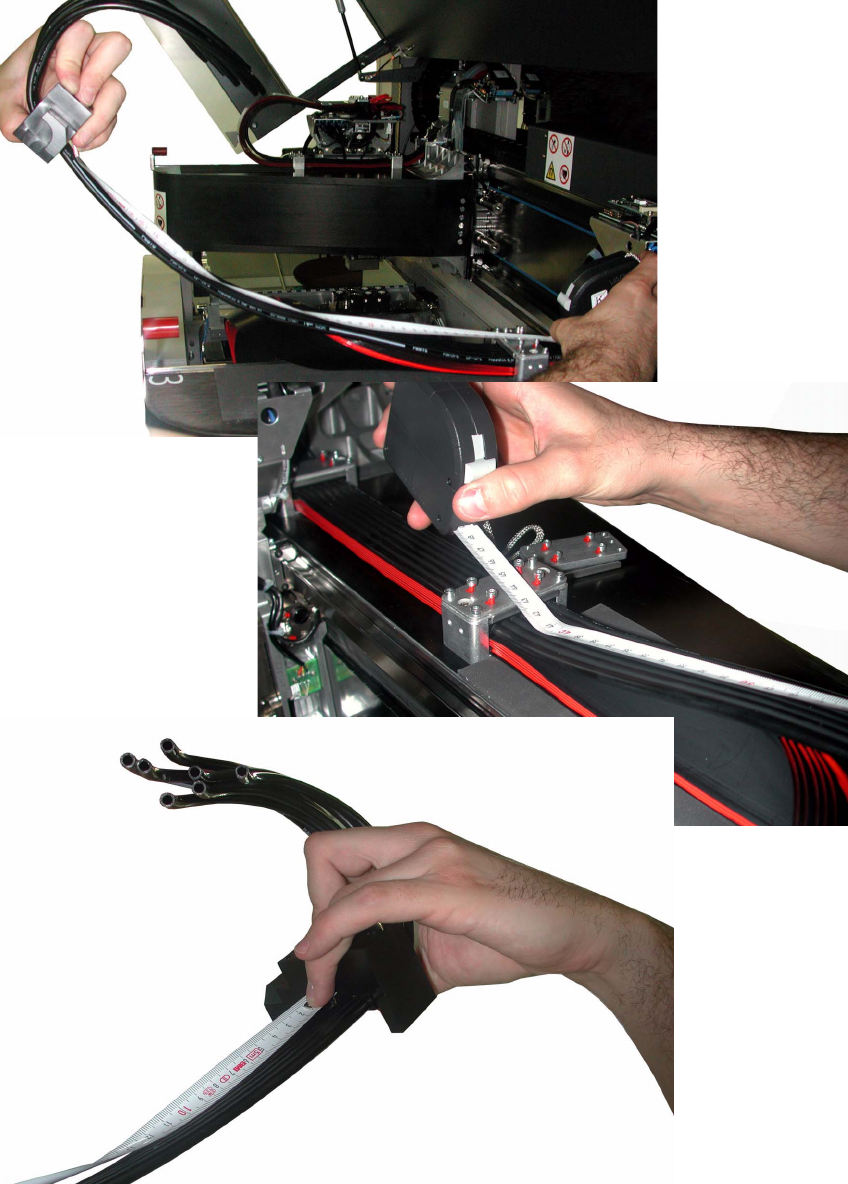

: Messen Sie die Länge des 7-fach-Schlauches zwischen den Klemmungen und notieren Sie
sich das Maß.
1
