Nachrüstanleitung 7-fach-Schlauch SIPLACE HF-Serie / X-Serie / D3 Ausgabe 10/2008 19 : Sichern Sie Flachbandkabel und Schutzfolien nochmals mit Klebeband gegen verrut schen. Dieses dritte Klebeband wird vor der Mon tage …
Nachrüstanleitung 7-fach-Schlauch SIPLACE HF-Serie / X-Serie / D3
Ausgabe 10/2008
18

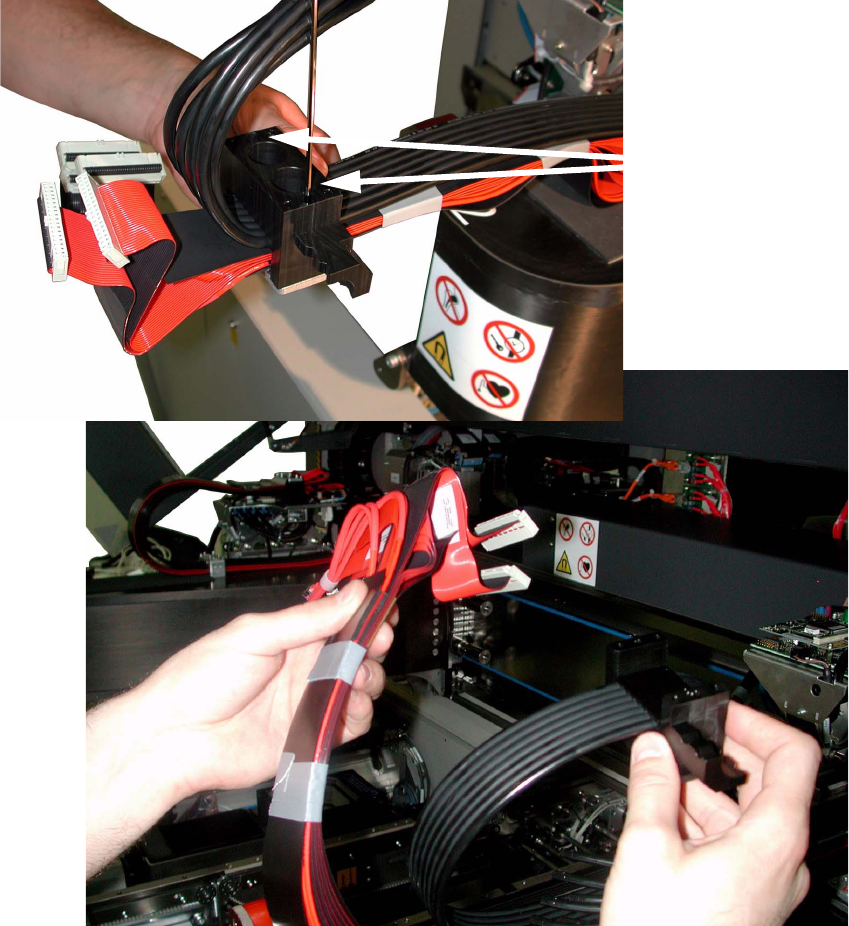

: Lösen Sie die zwei Schrauben von der Unterseite der oberen Klemmung und trennen Sie Ka-
belbaum und Druckluftschläuche.
1
1
1
1
1
1
1
2 Schrauben lösen
Nachrüstanleitung 7-fach-Schlauch SIPLACE HF-Serie / X-Serie / D3
Ausgabe 10/2008
19
: Sichern Sie Flachbandkabel und Schutzfolien nochmals mit Klebeband gegen verrutschen.
Dieses dritte Klebeband wird vor der Montage wieder entfernt.
1
1
: Entnehmen Sie den alten 7-fach-Schlauch.
: Legen Sie den ausgebauten 7-fach-Schlauch an den neuen und kleben Sie die beiden Schläu-
che aneinander.
1
1
1
1
Nachrüstanleitung 7-fach-Schlauch SIPLACE HF-Serie / X-Serie / D3
Ausgabe 10/2008
20

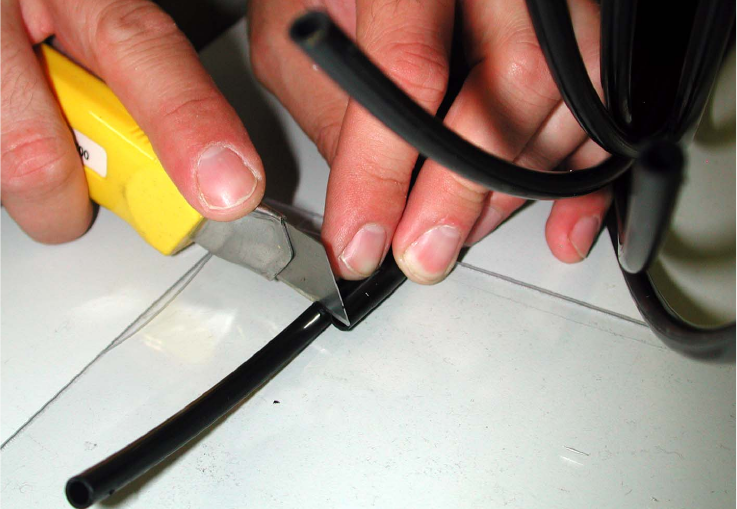

: Kürzen und vereinzeln Sie die einzelnen Schläuche auf die gleiche Länge wie die des alten
Schlauchbandes.
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
