Nachrüstanleitung 7-fach-Schlauch SIPLACE HF-Serie / X-Serie / D3
Ausgabe 10/2008
20
: Kürzen und vereinzeln Sie die einzelnen Schläuche auf die gleiche Länge wie die des alten
Schlauchbandes.
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
Nachrüstanleitung 7-fach-Schlauch SIPLACE HF-Serie / X-Serie / D3
Ausgabe 10/2008
21

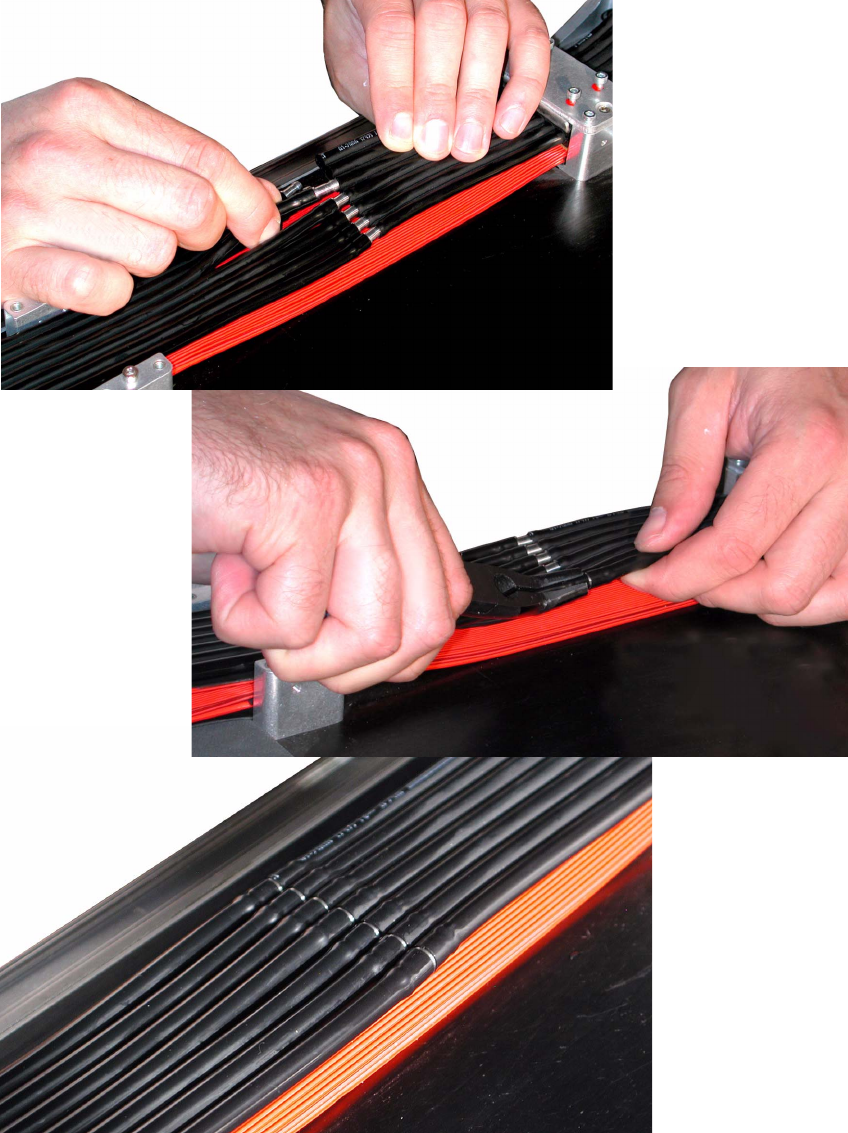

: Stecken Sie die Stecknippel des neuen Schlauchbandes in die vorhandenen Schläuche auf
dem Portal und drücken Sie sie mit der Schlauchzange fest.
1
1
Nachrüstanleitung 7-fach-Schlauch SIPLACE HF-Serie / X-Serie / D3
Ausgabe 10/2008
22

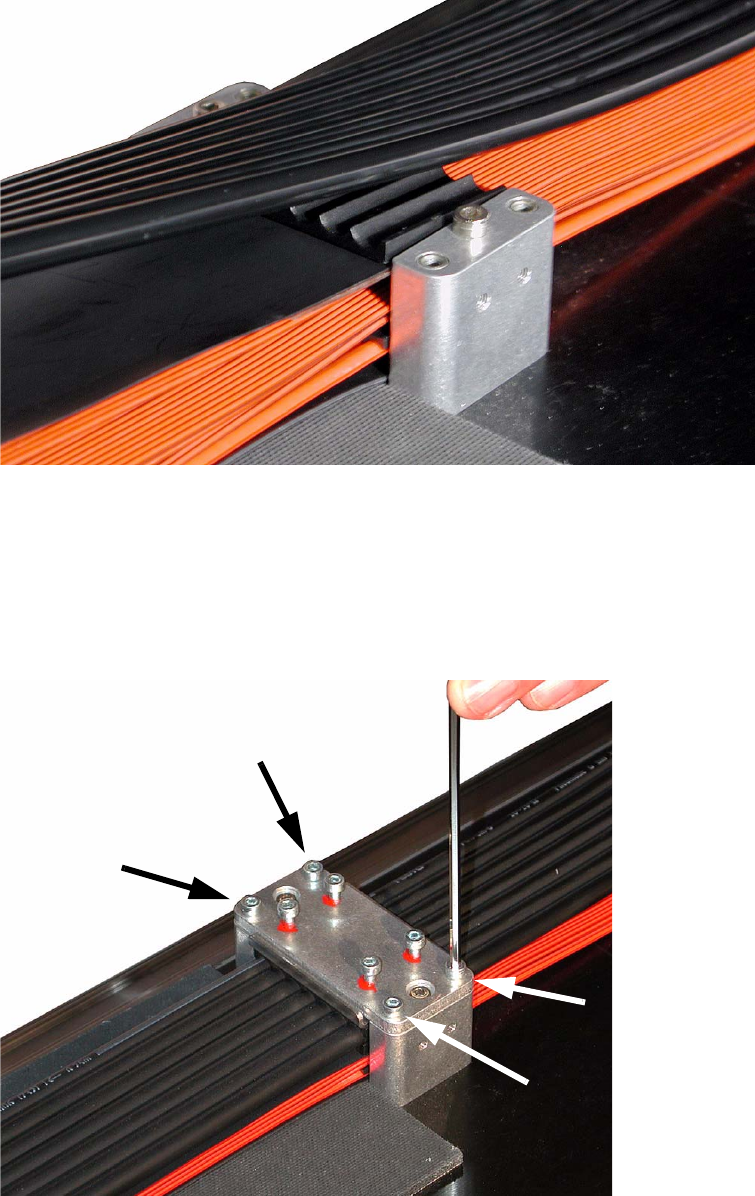

: Legen Sie eine neue Druckplatte unter das Schlauchband in die Klemmung auf dem Portal ein.
1
: Kleben Sie zwei der Klemmplatten mit Hilfe des doppelseitigen Klebebandes wieder auf die
beiden Metallklammern der Klemmung auf.
: Legen Sie eine dieser Klemmplatten mit Metallklammer auf den 7-fach Schlauch und schrau-
ben Sie das Paket wie im Bild gezeigt fest (4 Schrauben). Die Schrauben müssen mit Loctite
241 gesichert werden.
