Nachrüstanleitung 7-fach-Schlauch SIPLACE HF-Serie / X-Serie / D3
Ausgabe 10/2008
23

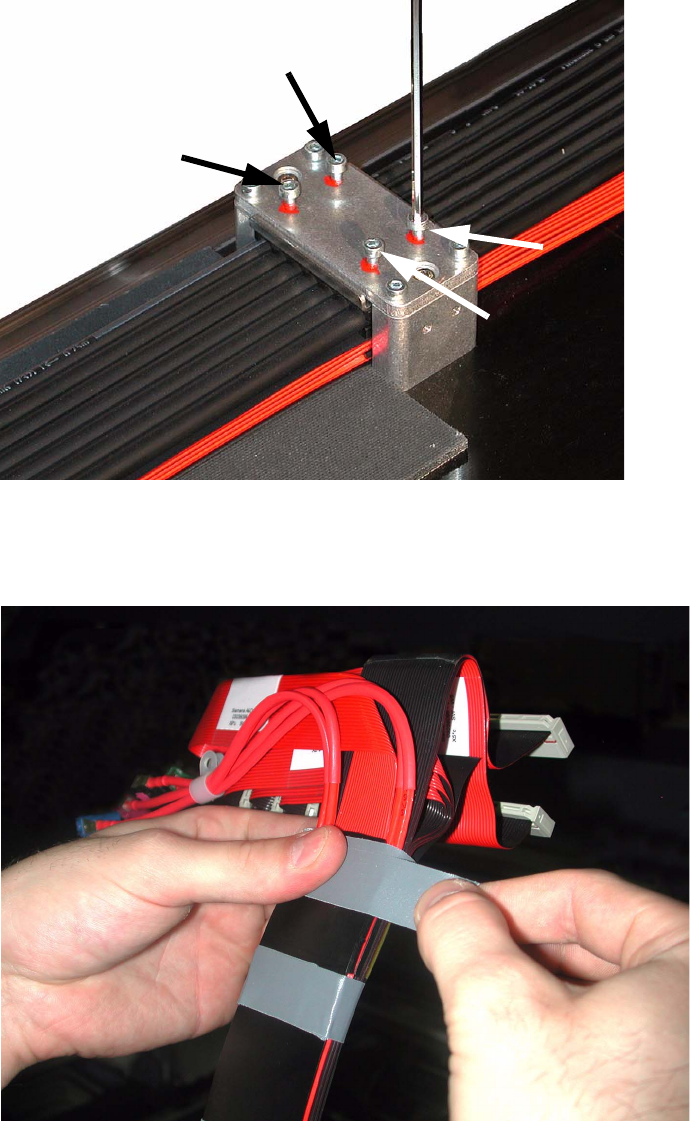

: Schrauben Sie die vier inneren Schrauben über Kreuz mit einem Drehmoment von 0,7 +/- 0,2
Nm fest und verlacken Sie diese anschließend.
Markieren Sie die Klemmung auf der Oberseite mit einem grünen Punkt.
Dadurch kann später erkannt werden, ob bereits neue Druckplatten eingebaut sind.
1
1
: Lösen Sie das oberste Klebeband.
1
Nachrüstanleitung 7-fach-Schlauch SIPLACE HF-Serie / X-Serie / D3
Ausgabe 10/2008
24
: Legen Sie die Flachbandkabel zusammen mit den Schläuchen und den neuen Druckplatten in
die obere Klemmung ein.
Schrauben Sie die Klemmung unter Verwendung der beiden neuen Druckplatten so zusam-
men, dass die einzelnen Komponenten noch leicht verschoben werden können.
Richten Sie die Klemmung anhand der vorhandenen Klebung aus.
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2 Schrauben anziehen
Nachrüstanleitung 7-fach-Schlauch SIPLACE HF-Serie / X-Serie / D3
Ausgabe 10/2008
25
: Messen Sie die Länge der Schläuche zwischen den beiden Klemmungen und stellen Sie diese
auf das zuvor notierte Maß ein.
1
1
: Ziehen Sie nun die beiden Schrauben der oberen Klemmung fest an.
1
1
1
1
1
1
