第2部 功能详解篇 第12章 机器自动诊断功能
12-9
(1)状态
显示 内容
OK 正常结束
弄脏 检测出激光弄脏
错误 发生错误
(2)激光弄脏结果
在图里以折线图形显示激光弄脏检查结果。
按LNC60激光/FMLA激光按钮可切换折线图。
项目 内容
吸嘴 显示 Head 安装的吸嘴编号。
弄脏 显示激光弄脏检查的判定结果。
没有脏污时显示「无」、
检测出激光脏污时显示「脏污」、
发生错误时显示「错误」。
勾选「全检查」时，可同时勾选或取消勾选所有Head的勾选项。
按「确定」关闭画面。

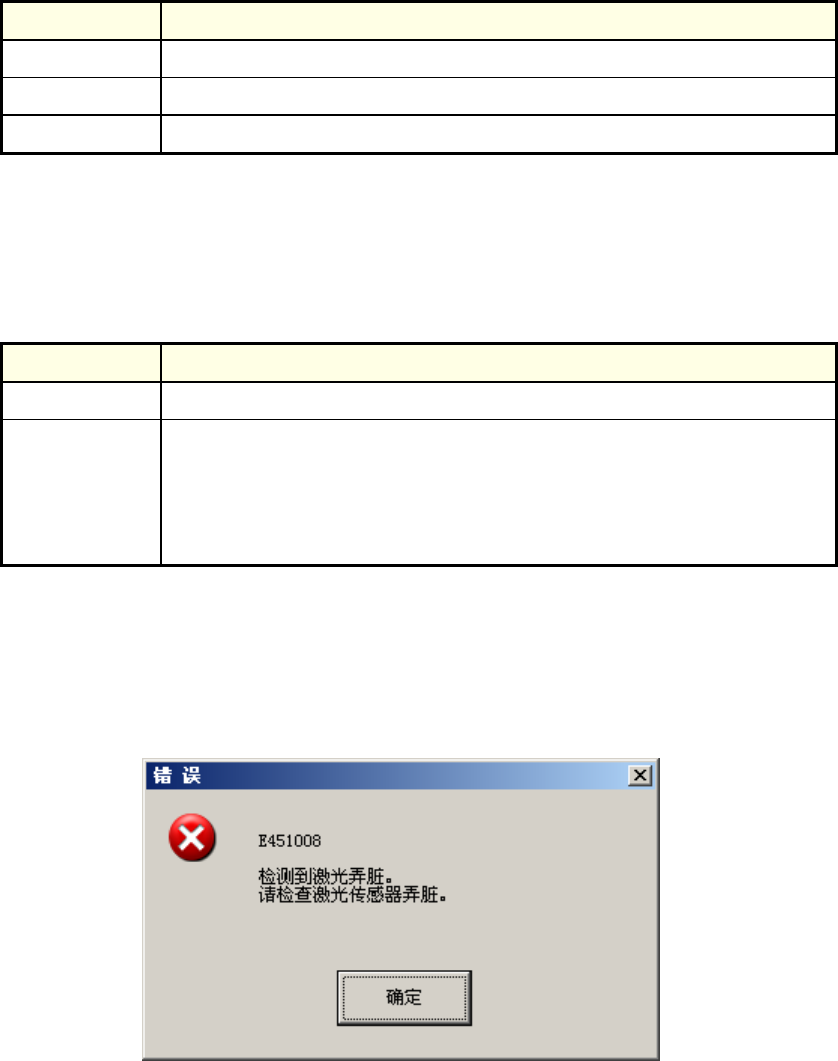

(3)出错时的处理方法
发生了激光污染时，将输出如下信息。
对检测到激光污染的 Head，请检查一下激光传感器是否被污染。
第2部 功能详解篇 第12章 机器自动诊断功能
12-10

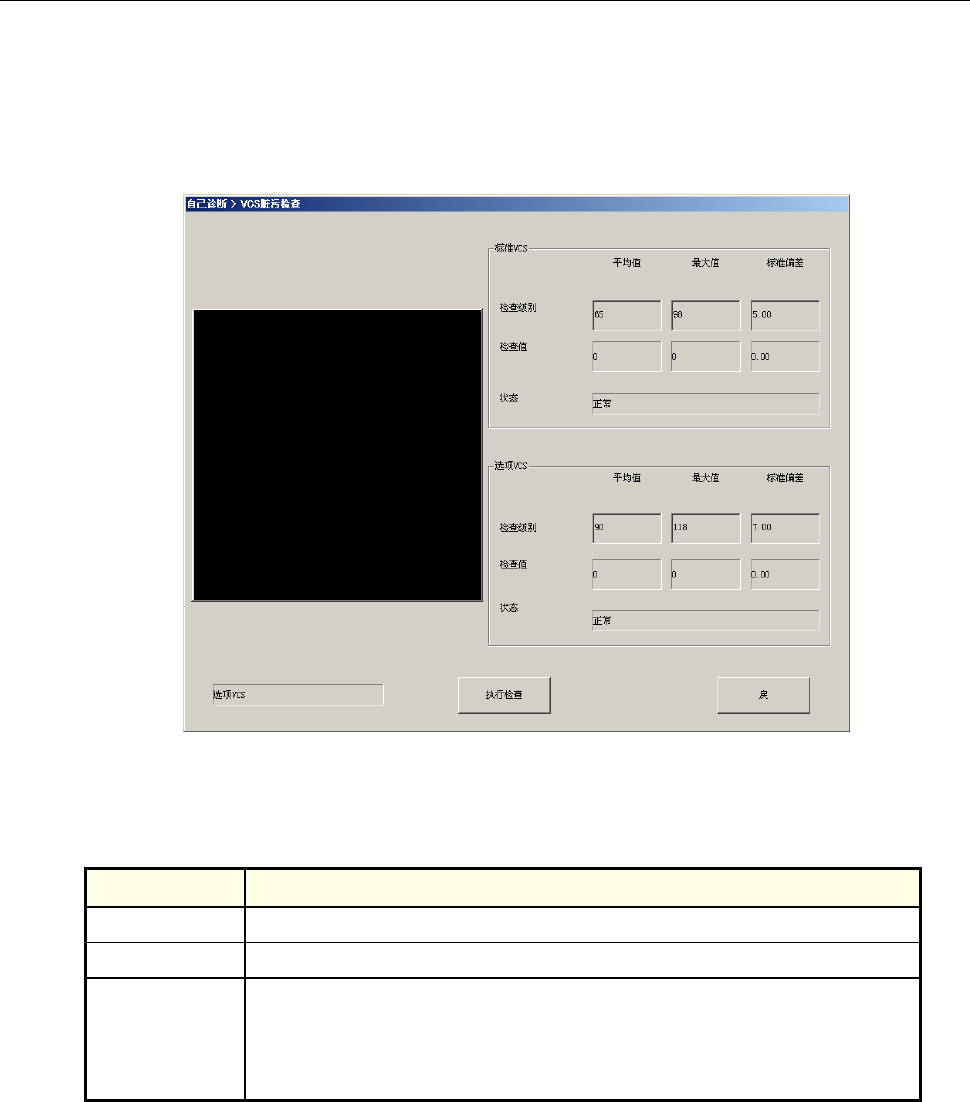

12-3-4 VCS脏污检查
选择下拉菜单的[个别诊断]－[VCS脏污检查]，或选择命令按钮上的[VCS脏污检查]，即显示VCS脏
污检查画面。
按[执行检查]，即执行VCS脏污检查。
结果显示在[判定]栏里。
(1)诊断结果
诊断结果记述如下。
项目 内容
检查级别 显示VCS脏污的平均值、最大值、标准偏差的检查级别
检查值 显示VCS脏污的平均值、最大值、标准偏差的检查值
状态
显示VCS脏污检查时判定的结果。
正常结束时显示「正常」、
检查出激光脏污时显示「VCS脏污」、
发生错误时显示「错误」。
按「返回」，关闭画面。
第2部 功能详解篇 第12章 机器自动诊断功能
12-11

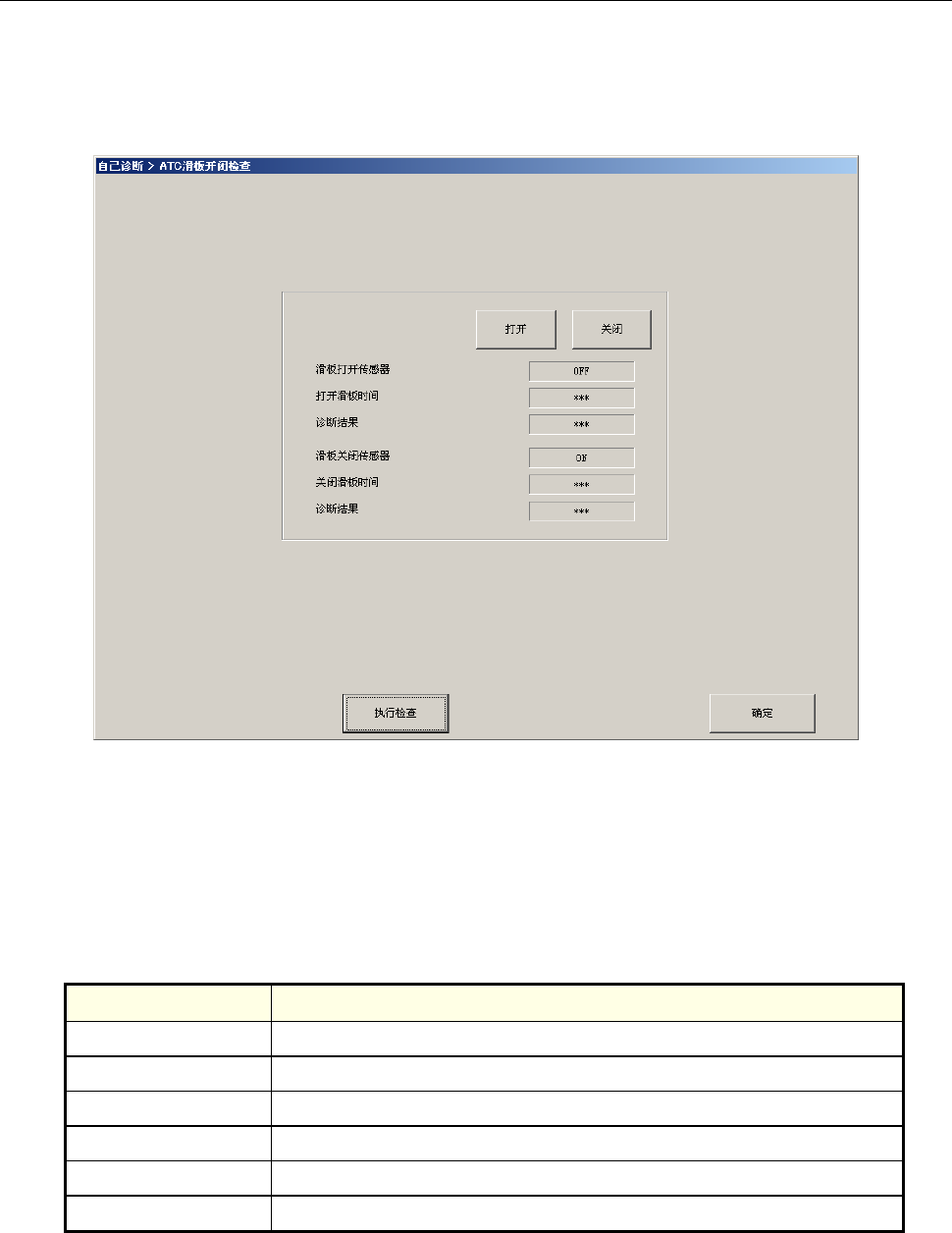

12-3-5 ATC滑板开闭检查
从下拉菜单选择[个别诊断]-[ATC滑板开闭检查]，或用命令按钮选择[ATC滑板开闭检查]后，会
出现ATC滑板开闭检查画面。
按[执行检查]，执行ATC滑动板开关检查。
结果显示在[诊断结果]栏里。
(1)[打开]/[关闭]按钮
开关 ATC 滑板。打开时打开传感器为 ON，关闭时关闭传感器为 ON。
(2)诊断结果
诊断结果记述如下。
项目 内容
滑板打开传感器 显示 ATC 滑板打开时的传感器状态
打开滑板时间 打开 ATC 滑板所需要的时间
诊断结果 诊断打开时间是否适当。用 OK、错误表示
滑板关闭传感器 显示 ATC 滑板关闭时的传感器状态
关闭滑板时间 关闭 ATC 滑板所需要的时间
诊断结果 诊断关闭时间是否恰当。用 OK、错误表示
