第2部 功能详解篇 第13章 选项组件
13-4
13-1-4 管式供料器（杆式送料器）
注意
如在 XY 轴或 Head 正在动作时进行更换，管式供料器（杆式送料器，下同）
可能会接触到动作元件，危及人身或损坏装置。
XY 轴和 Head 正在动作时，请绝对不要更换管式供料器。
请务必打开安全护罩后再进行更换。
将生产中必要的供料器安装到生产程序所指定的位置后，在剩余的供料器之
间所有未安装供料器的位置上，要安装上不使用的 8mm 带式供料器等，以保
证没有手或手指伸入的间隙，确保安全。

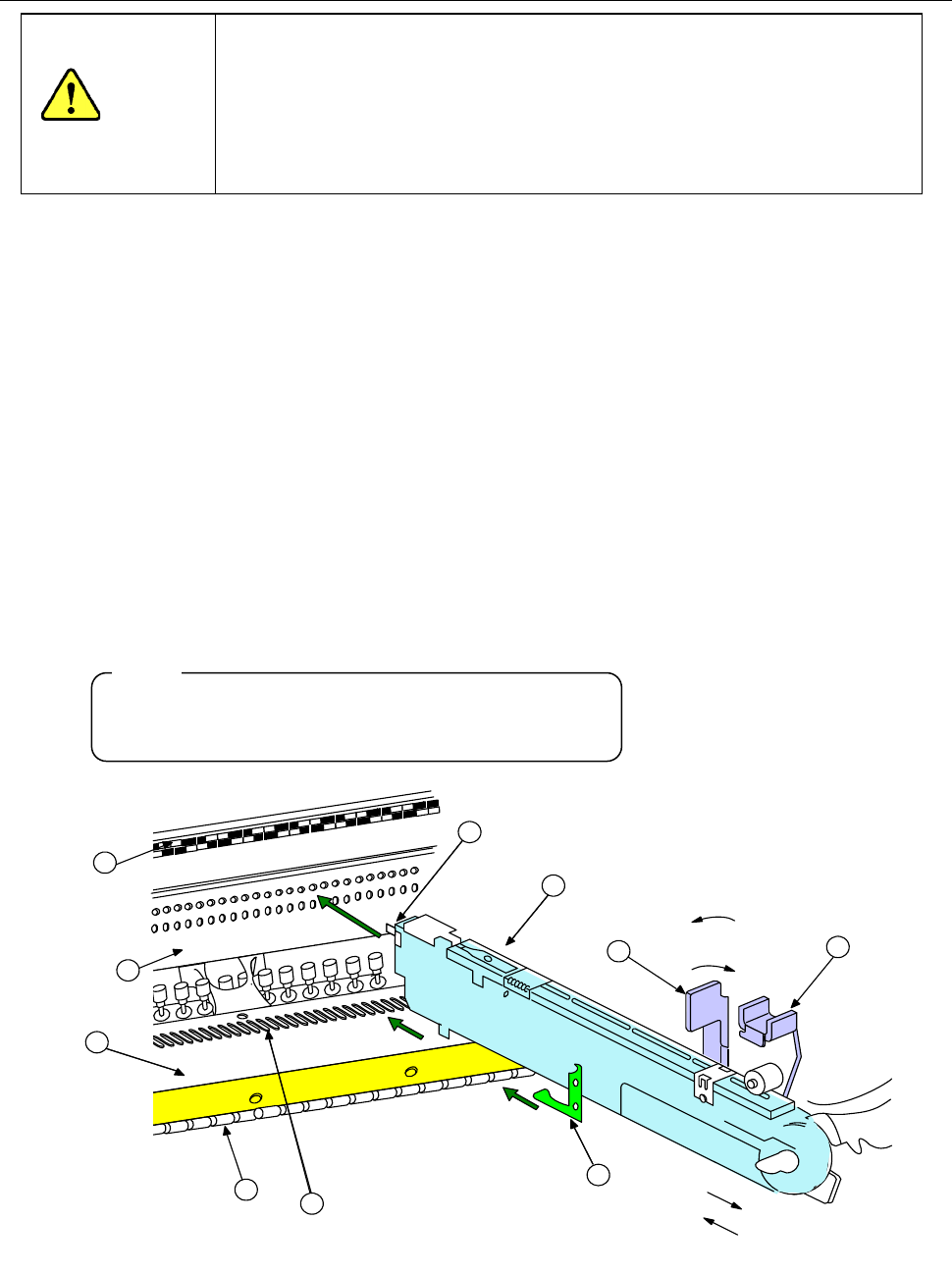

(1) 安装步骤
1) 将「管式供料器①」的底面放置在「送料台②」上。
2) 滑动「管式供料器①」，以「安装板B⑦」作为导板，对准带式供料器底面的导板销，将带式
供料器前面的定位销插入「安装板③」的定位孔。此时，为了将「锁定支架⑨」对准「锁定轴
⑧」的V型槽，在「肘节夹紧杆⑩」解除状态下，将管式供料器前面顶在「固定板」上，用肘
节夹紧的方式来固定管式供料器。
◆ 此时，管式供料器前面的「定位销」插入孔上方的「位置标签④」的号码，即表示管式供
料器的安装位置。
3) 将电源线的「插头⑪」对准并插入「插座⑫」的「电源供给部⑬」(白点在右)，直至发出咔嚓
声。
(2) 拆卸步骤
1) 向靠近自己的方向拉动电源线的「插头⑪」的滑动部，卸下连接器。
2) 解除肘节夹紧，径直向后拉「管式供料器①」，将其卸下。
请务必拿住管式供料器主体的底部。
如果仅拿住上部，会导致弹簧板的破损。
5
4
2
3
8
7
1
9
11
10
固定
解除
取外し
取付け
注意:
固定
解除
卸装
安装
第2部 功能详解篇 第13章 选项组件
13-5
13-2 供料器类（电动台架用）
有关使用方法请参见各供料器的『使用说明书』、供料器附带的『简易使用说明书』。
本章对安装到主机上的方法进行说明。
13-2-1 EF 系列电动式供料器
13-2-1-1 安装步骤

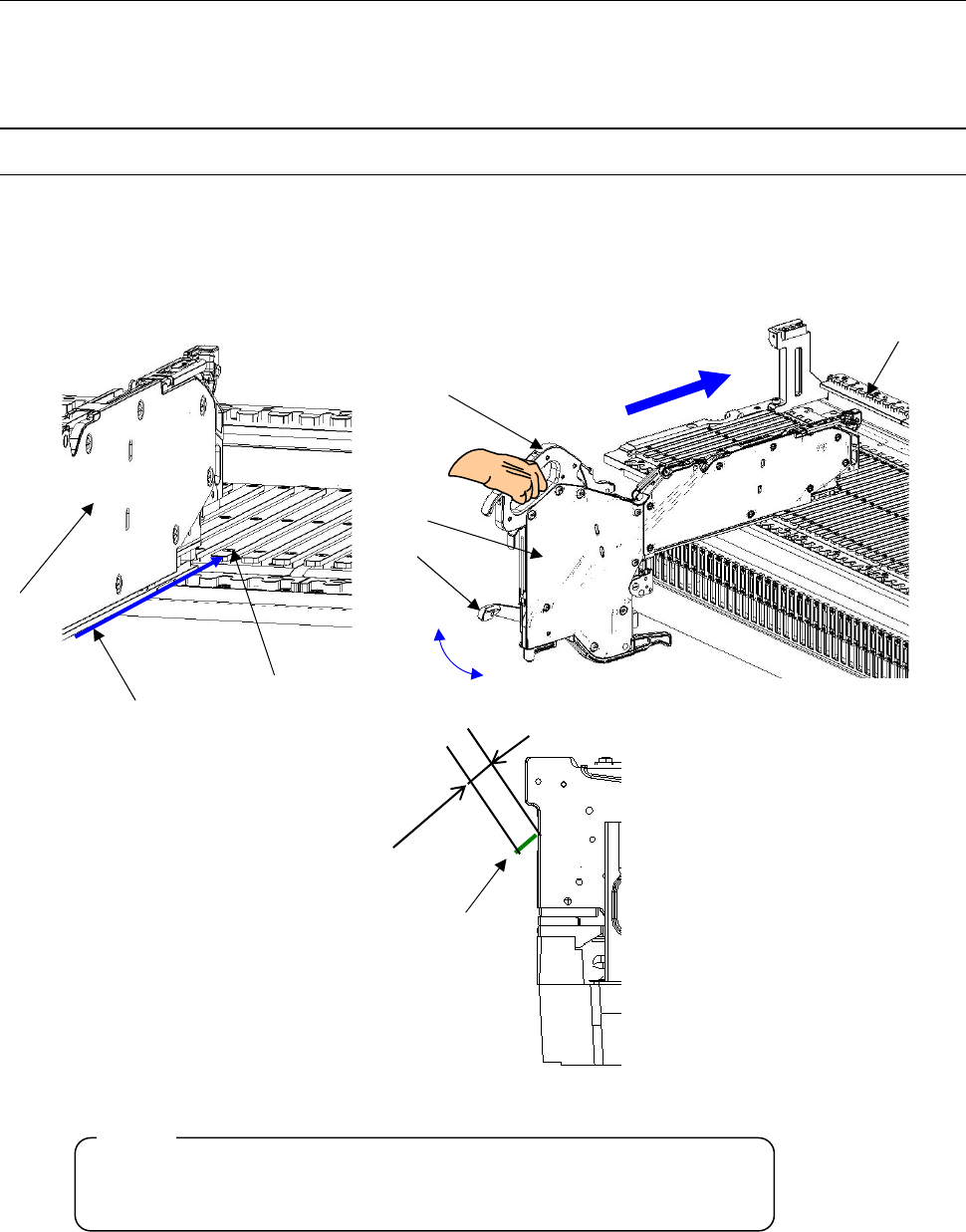

1) 把连在「ETF①」底部的「滑动轨道②」插进「导轨③」之间。
2) 滑动「ETF①」，顶住「固定块④」。顶到头后从「手把⑤」放开手，把「解锁把⑥」提上去，
固定好供料器。
在插入 ETF 之前，请检查传送带的突出量，从料带出口应不超过 3mm。
超过 3mm 时，请沿着 ETF，把料带切断。
注意:
传送带
3mm 以下
固定
解除
①
④
⑥
⑤
①
②
③
第2部 功能详解篇 第13章 选项组件
13-6
13-2-1-2 准备工作步骤
ETF 可在生产中插拔。另外，除 EF08HD 以外的 ETF 可在供料器台车上换挂料带。

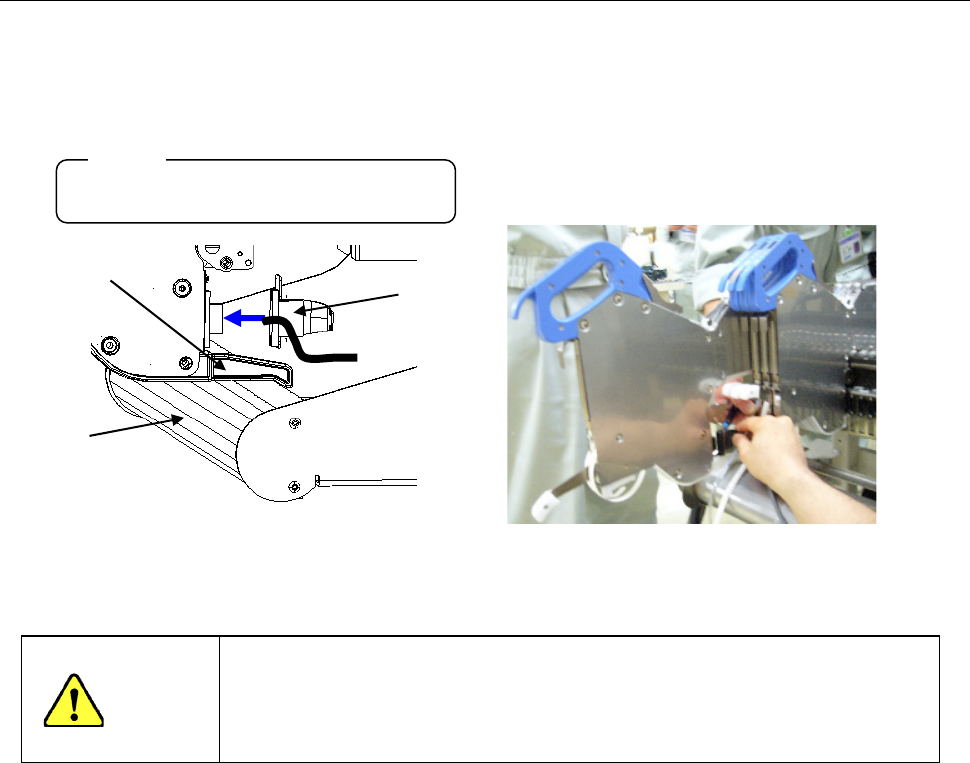

1) 把「解锁把⑥」按下去，拔出ETF。径直拔出时，在ETF下部的「底部导块⑦」凸出部分顶到
「料带⑧」的位置，就是准备位置。
2) 把「准备连接器⑨」插进ETF侧的连接器上，换挂料带。
准备连接器要从 ETF 的右侧插进去。
换挂 EF08HD 的料带时，必须要「ETF 卷筒（带卷）安装台」（选购项）。使用「ETF 卷筒（带卷）安装
台」换挂 EF08HD 的料带的作业方法请参见『EF08HD 使用说明书』。
注意
· ETF 返回原点过程中，请注意不要上下扳动解锁把。
· 将生产中必要的供料器安装到生产程序所指定的位置后，在剩余的供料器
之间所有未安装供料器的位置上，要安装上不使用的 8mm 带式供料器等，
以保证没有手或手指伸入的间隙，确保安全。
⑨
⑦
⑧
注意:
