第2部 功能详解篇 第1 3章 选项组件 13-10 ④ 插入连接器后，将锁紧释放 杆向上扳，进行夹紧。 ⑤ EF 系列电动式供料器的安装即告完成。 ※由于可能造成附件的变形、 损伤， 在将附件安装 在电动式供料器上的状态下， 请勿 在统一更换台车 上进行插拔。
第2部 功能详解篇 第13章 选项组件
13-9
13-2-1-4 RF_ETF 附件(40169273)
在统一更换台车(RF)上使用 EF 系列电动式供料器时，需将此附件安装到统一更换台车(RF)上。
RF_ETF 附件使用方法
① 将附件的滑动轨道插入统一更换台车(RF)的通道里，将锁紧释放杆向上提，扳开夹紧。
② 将导向销插入固定板中，顶住后，将锁紧释放杆扳下来，夹紧。（附件的安装即告完成）
③ 将 EF 系列电动式供料器的滑动轨道，插入附件的通道里。
RF_ETF 附件
第2部 功能详解篇 第13章 选项组件
13-10
④ 插入连接器后，将锁紧释放杆向上扳，进行夹紧。
⑤ EF 系列电动式供料器的安装即告完成。
※由于可能造成附件的变形、损伤，在将附件安装
在电动式供料器上的状态下，请勿在统一更换台车
上进行插拔。
第2部 功能详解篇 第13章 选项组件
13-11
13-2-2 RF 系列电动式带式供料器
13-2-2-1 安装步骤

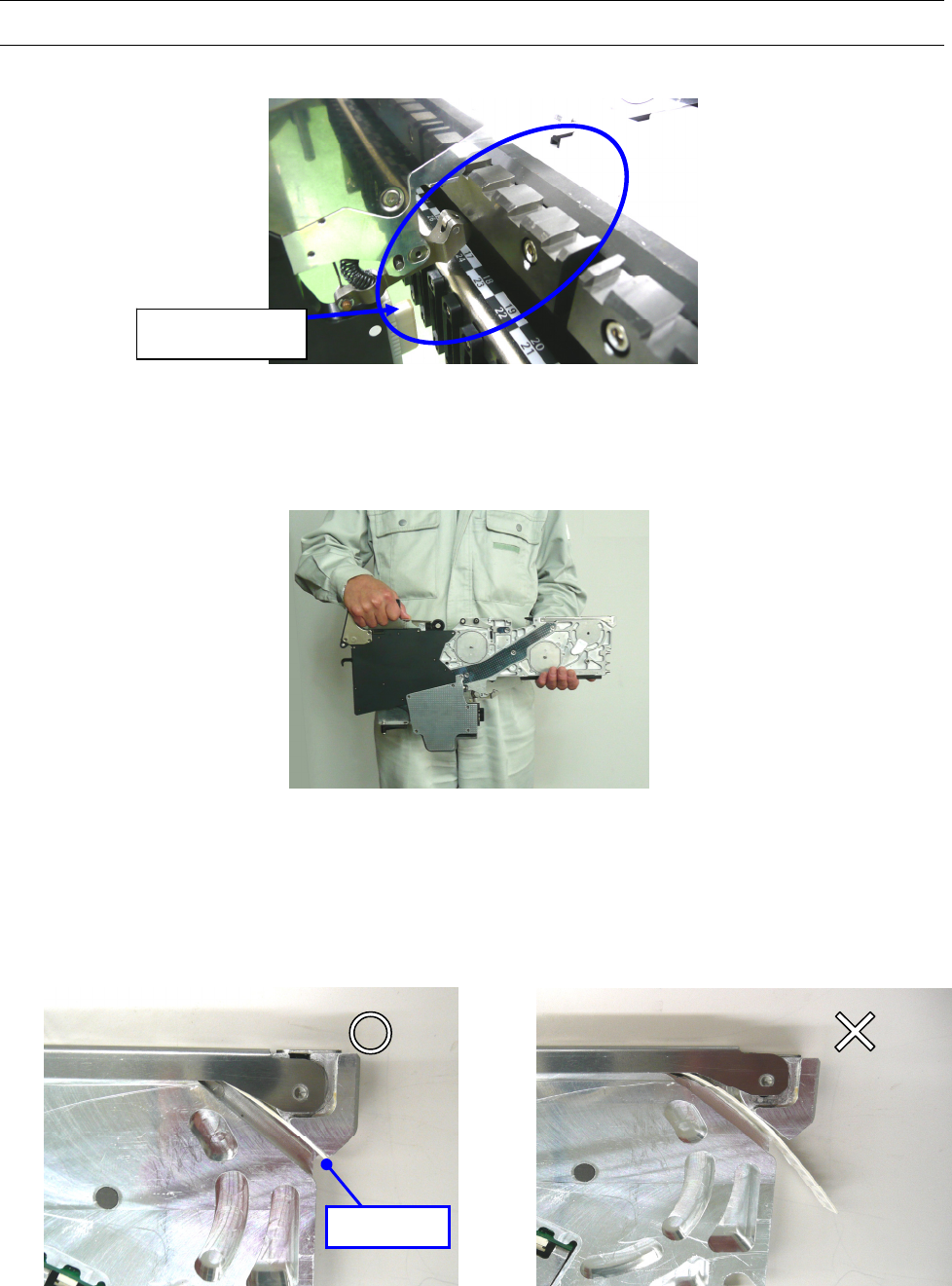

1） 请确认带式供料器的固定面、贴片机的供料器台架上面、连接器的接插部位没有元件等异物。
※请务必确认A、B部位没有元件、垃圾等异物。
如果卷入了异物，有时会损伤导向销（R)(F)，使供给位置精度恶化。
2） 请用一只手握住把手部位，用另一只手扶住滑动轨道将供料器安装到台架上。
3） 在台架上安装供料器之前，请确认载带不要从料带排出口伸出 3mm 以上。如果伸出了 3mm 以上，
请剪切料带。
插入前请确认上盖已关闭。
3mm 以下
应没有异物
