第2部 功能详解篇 第13章 选项组件
13-27
(2) 拆卸步骤
1) 拔下「压缩空气接口（供气插口）⑦」和「供料器台架插口⑥」。
在拔下「压缩空气接口（供气插口）⑦」时，请务必一边按着「手动阀」一边拔下。
2) 关闭「供料器台架开关⑧」后，「供料器台架②」会下降，将其从贴片机主机上卸下。
3) 踏左右的「解锁踏板⑩」，解除锁定。
注意
· 为了防止装置的意外启动引起事故，请打开安全护罩，关闭空气塞，放
出残留空气后再进行安装。
· 为了防止伤及人身或装置，供料器台的安装请在主机完全停止后再进行。
· 在拔下「压缩空气接口（供气插口）⑦」时，请务必一边按着「手动阀」
一边拔下。如果不按手动阀就拔下，耦合器有可能因残存压力而飞出来。
· 操作供料器台架开关时，要目视检查确认供料器台架开关，注意不要与
其他开关类，特别是电源总开关搞错，然后再进行操作。另外，操作供
料器台架开关时，请勿将手伸入装置内部，也不要将脸和头靠近装置。
· 在供料器台架上，把供料器台架安装到机器主机时，遇到正在进行各种
供料器的吸取位置示教、或正在基本生产运行时，请不要将手放在供料
器台上，或施加负荷。
第2部 功能详解篇 第13章 选项组件
13-28

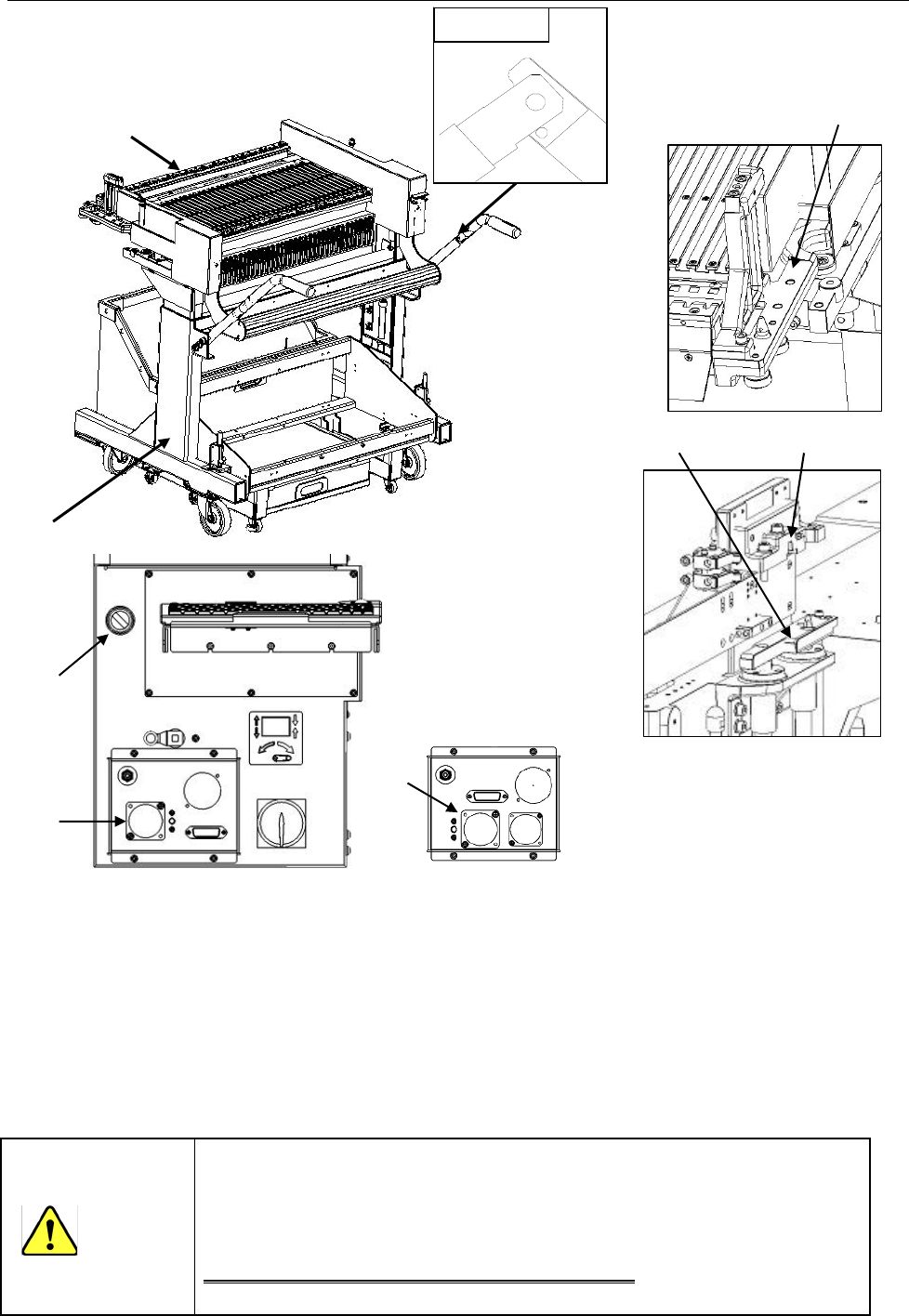

13-5-2 电动供料器用统一更换台车（EF/RF）
①电动用供料器台车主体
②E 供料器台架
③供料器台架开关
④E 供料器插口
⑤E 供料器台架 L,R
⑥供料器台架升降器
⑦供料器台架支架
注意
请确认「E 供料器台架 L,R⑤」、「供料器升降器⑥」、「供料器台架支架⑦」后
面与机械主机之间的接触部没有元件或其他物品。否则供料器台架上升时会发
生碰撞，不仅会损坏置放物品、机械、连接器等，而且可能因短路造成火灾。
为了防止人身伤害，操作手柄时请勿触摸连接部位。
①
②
⑥
⑦
⑤
③
④
④
●机械式供料器规格
● 机械式・
电动式兼用规格
连接部位
第2部 功能详解篇 第13章 选项组件
13-29
(1) 安装步骤
1) 在「E 供料器台架②
」上安装各供料器。
2) 确认「供料器台架开关③
」为关闭状态。
3) 把「电动用供料器台车主体①
」推入贴片机主机内，直到顶住的位置。
4) 把「电动用供料器台车主体①
」一侧的插口插入「E 供料器台架插口④」，向右旋转，直到固
定，安装妥当。
打开「供料器台架开关③
」，则「E 供料器台架②」会上升，安装在贴片机主机上。
按上述安装步骤，请务必将 E 台架插头插入后，打开供料器台架开关，上升 E 台架。

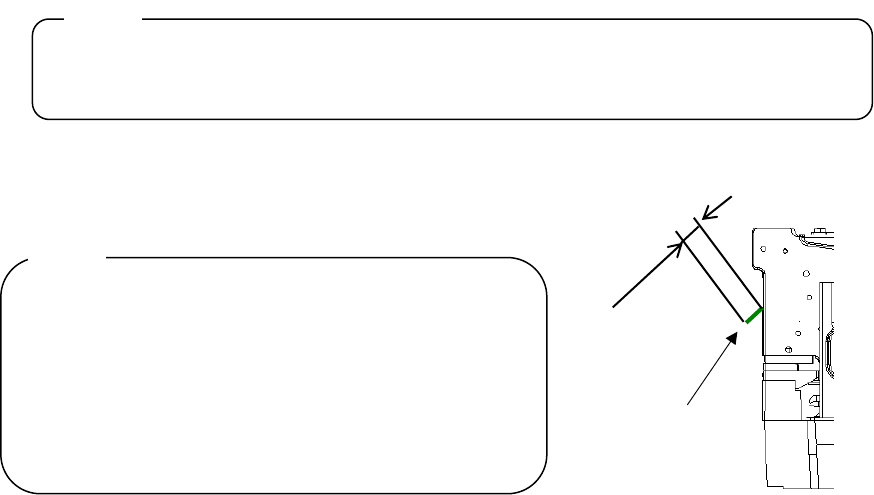

传送带
3mm 以下
把“电动用供料器台车①”推入贴片机主机前，请确认
传送带的突出量，为从电动式供料器料带排出口起 3mm
以下。
如果超过 3mm，请以电动式供料器边缘切下。
料带前端与传送方向直角切断。注意保持料带从排出口
水平传出，不要扭曲。
注意:
注意:
