第2部 功能详解篇 第13章 选项组件
13-28
13-5-2 电动供料器用统一更换台车（EF/RF）
①电动用供料器台车主体
②E 供料器台架
③供料器台架开关
④E 供料器插口
⑤E 供料器台架 L,R
⑥供料器台架升降器
⑦供料器台架支架
注意
请确认「E 供料器台架 L,R⑤」、「供料器升降器⑥」、「供料器台架支架⑦」后
面与机械主机之间的接触部没有元件或其他物品。否则供料器台架上升时会发
生碰撞，不仅会损坏置放物品、机械、连接器等，而且可能因短路造成火灾。
为了防止人身伤害，操作手柄时请勿触摸连接部位。
①
②
⑥
⑦
⑤
③
④
④
●机械式供料器规格
● 机械式・
电动式兼用规格
连接部位
第2部 功能详解篇 第13章 选项组件
13-29
(1) 安装步骤
1) 在「E 供料器台架②
」上安装各供料器。
2) 确认「供料器台架开关③
」为关闭状态。
3) 把「电动用供料器台车主体①
」推入贴片机主机内，直到顶住的位置。
4) 把「电动用供料器台车主体①
」一侧的插口插入「E 供料器台架插口④」，向右旋转，直到固
定，安装妥当。
打开「供料器台架开关③
」，则「E 供料器台架②」会上升，安装在贴片机主机上。
按上述安装步骤，请务必将 E 台架插头插入后，打开供料器台架开关，上升 E 台架。
传送带
3mm 以下
把“电动用供料器台车①”推入贴片机主机前，请确认
传送带的突出量，为从电动式供料器料带排出口起 3mm
以下。
如果超过 3mm，请以电动式供料器边缘切下。
料带前端与传送方向直角切断。注意保持料带从排出口
水平传出，不要扭曲。
注意:
注意:
第2部 功能详解篇 第13章 选项组件
13-30
在供料器台前后（2 站点）中有一侧下降状态运行机器时，XY 轴的运行会与安全盖打开的
状态相同，低速运行。

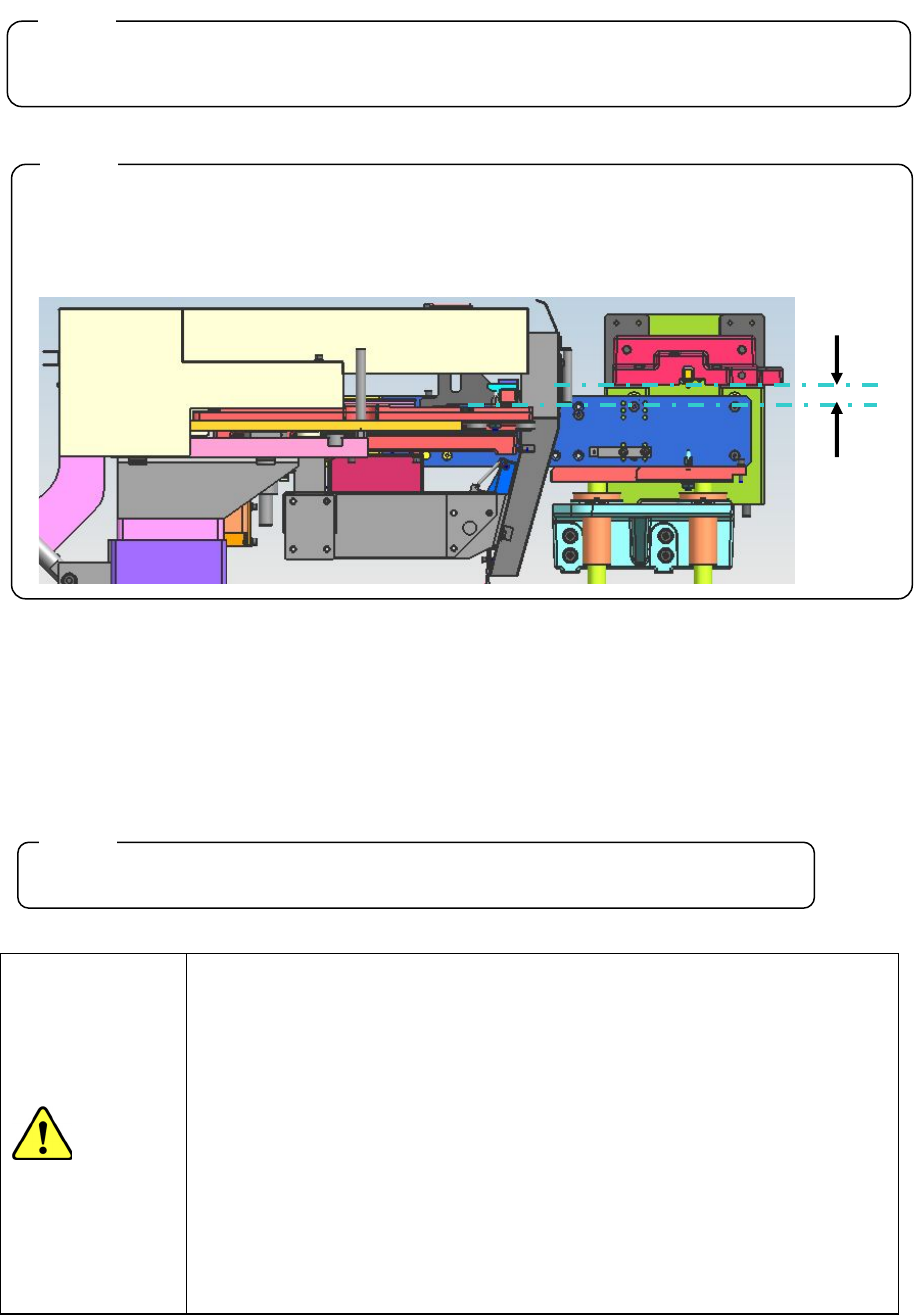

电动式供料器用统一更换台车，在台架已下降的状态下，贴片机及电动式供料器用统一更换台
车的接触面（贴片机的台架支撑装置下面和电动式供料器用统一更换台车的上面）的距离，请
在 25±5mm 的交叉范围条件下使用。
(2) 拆卸步骤
1) 关闭「供料器台架开关⑨
」后「E 供料器台架②」会下降。
2) E 台架完全下降后，从「E 供料器台架连接器④
」拆下连接器，把「电动用供料器台车主体①」
拔出。
按上述拆卸步骤，请务必关闭供料器台架开关，E 台架下降后，再拔掉 E 台架插头。
·E 供料器台架上升时，请不要进行 E 供料器台架连接器的插、拔。
·为防止伤害人身和装置，供料器台的安装，请等到主机完全停止后再进行。
· 操作供料器台架开关时，要目视检查确认供料器台架开关，注意不要与其
他开关类，特别是电源总开关搞错，然后再进行操作。另外，操作供料器
台架开关时，请勿将手伸入装置内部，也不要将脸和头靠近装置。
·当在电动用供料器台车上，把供料器台安装到机器主机后，在各种供料器
吸取位置示教时，或在基本生产运行时，请不要将手放在供料器台上，也
不要对其施加负荷。
注意:
注意
注意:
注意:
25±5
