13-15-8-2 输入标记坐标

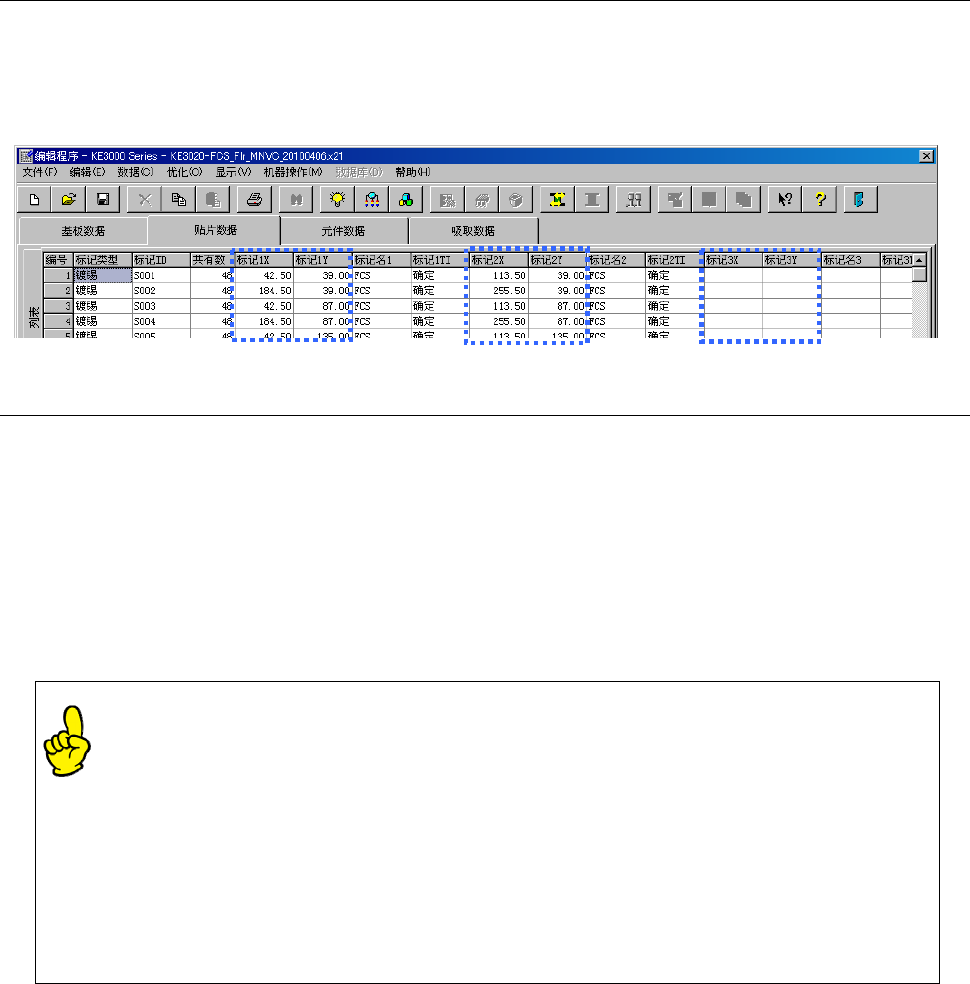

把标记类型设置为 [镀锡] 后，在标记坐标值（标记 X、标记 Y）框里输入 2 点或 3点需要识别的
镀锡贴片位置坐标。
但，若把标记类型设置为 [展开镀锡] 时，偏离基准电路的坐标值，也要按基准电路坐标值输入。
13-15-8-3 示教
把鼠标对准 [标记 TI] 位置，用 HOD 进行镀锡标记示教。
* 因使用镀锡，每个示教点的明亮度可能不匀，请进行示教，但不要使用复制图案。
（1) 调整照明
边看 VCS 监视器，边调整[垂直照明]、[镀锡照明]、[对比度图案]等各种参数，使镀锡印刷和基板呈现
明显的对比度。
请在编辑框直接输入数值，或选择编辑框右侧的箭头，变更各种参数。
垂直照明主要影响焊盘和保护膜部分的明亮度，镀锡照明主要影响镀锡的明亮度。
・ 镀锡印刷识别时，会把基板的电极图案等亮度高的部分的亮度变为 0。
因此，要调整垂直照明和镀锡照明的参数，使电极焊盘部分达到最高亮度，镀锡的亮度
变为中等，其他部分变暗。
・ 由于镀锡印刷表面有凸凹，在调整 2 值化阈值或识别时，如果镀锡印刷内部有黑斑点
状（亮度 0）部分，应把照明设置值降低一些。
・
对比度图案，是变更摄像机感应度的参数。调整照明无效时，要选择能使镀锡印刷与基
板对比度达到较佳效果的号码。
示教时，也可在[识别镀锡标记的条件设置]画面上用自动调整功能自动设置参数。
调整结束后，选择[确定]。修改调整值后进入下一个工序。
选择[应用]按钮后，调整值即会更新。选择 [取消]，即停止示教。
第2部 功能详解篇 第13章 选项组件
13-89

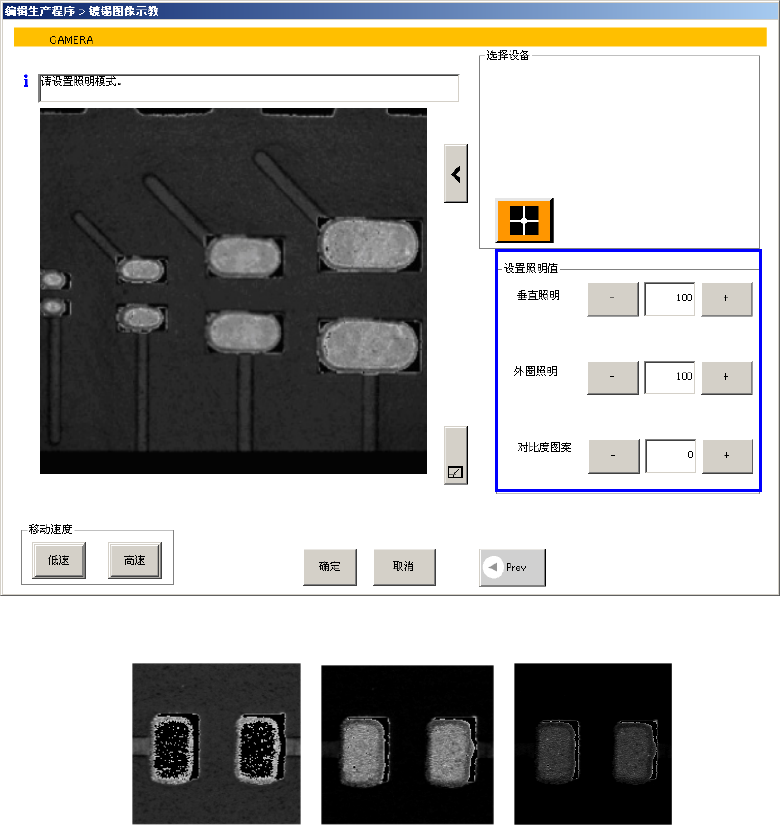

·识别画面示例（左：太亮，中：良，右：太暗）
＜使用键盘的操作方法＞
1. 按[Tab]键，把焦点移动到编辑框。
2. 然后按[↑]、[↓]键，修改设置值。
3. 按[Tab]键，把焦点移动到对应的命令按钮，再按 Enter 键。
＜使用 HOD 键的操作方法＞
1. 按[PRE] / [NEXT]键，把焦点移动到编辑框。
2. 然后按[↑]、[↓]键，修改设置值。
3. 按[PRE] / [NEXT]键，把焦点移动到对应的命令按钮，再按 Enter 键。
第2部 功能详解篇 第13章 选项组件
13-90
(2)设置 2 值化阈值

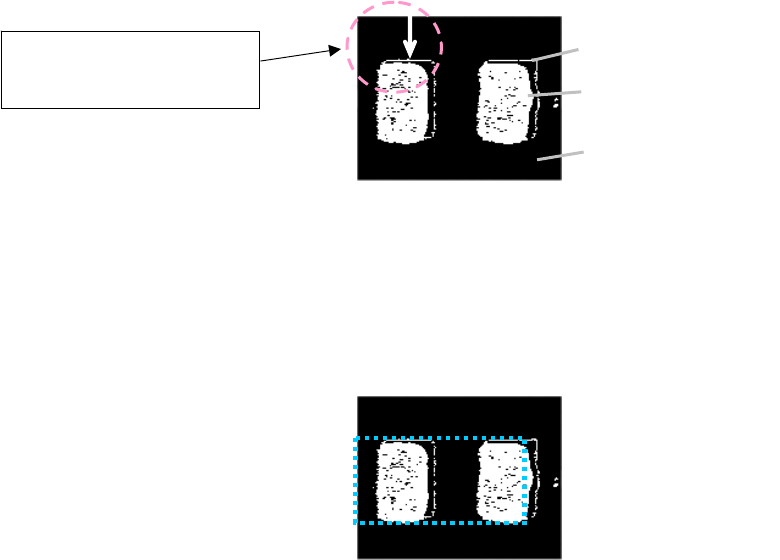

操作 HOD 的上下箭头键，调整 2 值化阈值，使 VCS 监视器显示的镀锡单独明亮。
* 如下图的电极焊盘的轮廓线所示，1 个像素程度的镀锡以外的光泽，不影响识别。
进行示教时，也可在[识别镀锡标记的条件设置] 画面上，通过自动调整功能，自动设置参数。
此外，调整阈值有困难时，可按 HOD 的 PREVIOUS 键回到调整照明画面，重新调整照明。
(3) 设置镀锡外形
操作 HOD 的箭头键，指定左上、右下各 1 组镀锡印刷的外接窗框后，选择 HOD 的 ENTER 键。
镀锡
电极焊盘
基板保护膜部
1 个像素程度的轮廓线粗
度，不影响识别。
