第2部 功能详解篇 第13章 选项组件
13-109

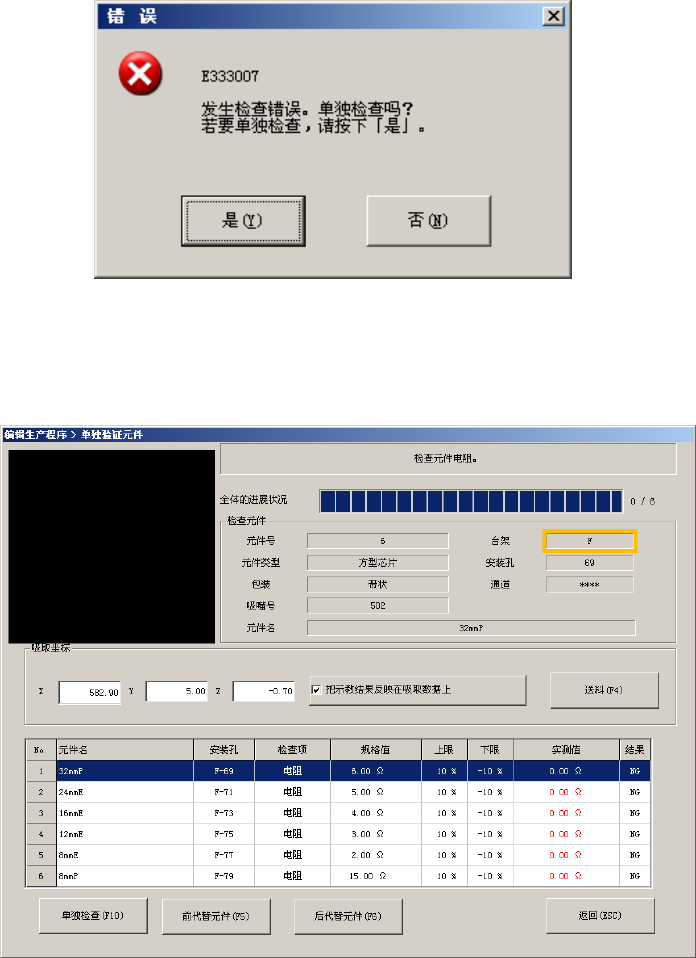

◇验证检查成功或失败，均显示提示信息。
失败时提示，询问是否执行单独检查。
选择＜是＞，[单独检查（F10）]按钮会变为有效。
选择＜否＞，结束验证检查。
第2部 功能详解篇 第13章 选项组件
13-110
13-17 多吸嘴 图像定心（MNVC）
13-17-1 概要
MNVC(Multi Nozzle Vision Centering)功能：使用 LNC60Head 校正图像识别，可以大幅度地提高图
像识别贴片效率。
在 KE-3010A 中，MNVC 功能是选购项。通过在 KE-3010A 中附加该选购项，可以依次实现最多
达 6 个贴片头的图像识别。(KE-3010AC 中没有 MNVC 功能。)
13-17-2 设定和准备
为了使用 MNVC 功能，需要进行以下的设置和准备。
●在机器设置时，请把 MNVC 选项设置为有效（参见「8-4-10-2 选项使用单元」）。
●在生产程序的内容里，包括有 LHead 对大型元件(超过 10 mm)进行图像识别处理时，在 ATC 上「 用
VCS 不能检测的吸嘴(注 1) 」KE-3010A 有 6 个以上，KE-3020VA/3020VRA 有 7 个以上(注 2)。
注 1：所谓「用 VCS 不能检测的吸嘴」是指在 MNVC 选项运行状态下也不能用图像识别装置检测的
吸嘴，系指以下吸嘴。
1. 在 500 号到 508C 号的吸嘴中，下面中央的金属部分被涂成黑色的(参见下图)。
从下面看的适合吸嘴例
2. 标准吸嘴以外，短边 4mm 以下的吸嘴。
3. 夹持吸嘴被涂成黑色的。
* 下面中央的金属部被涂成黑色
第2部 功能详解篇 第13章 选项组件
13-111
注 2： 关于 ATC 上的吸嘴数量
1. 防眩用吸嘴的安装
用 LHead 识别大型元件时，L1～L6 轴如 L1 和 L3 或 L2 和 L4 跳过邻接的轴来使用。
此时不使用的轴的吸嘴外轴，或吸嘴外轴反射光进入 VCS 摄像机，就不能正确地进行图像识别。
为了防止这种情况，使用 MNVC 选项时，追加了如下生产前检查和动作。
（1）在分配吸嘴时，检查可否作为防眩用吸嘴使用。
（2）生产开始前，检查在ATC上，KE-3010A是否有6个以上，KE-3020VA/3020VRA是否有7个以上
用 VCS不能检测的吸嘴。
（3）在不使用的邻接轴的 VCS 不能检测的吸嘴位置上，安装防眩用吸嘴(参见下图)。
L1 L2 L3 L4
部品吸着用のノズル
防眩用のノズル
L5 L6
用 L1/L3 轴吸取大型元件时的吸取用吸嘴和防眩用吸嘴( 模式图 )
2. 关于用 VCS 不能检测的吸嘴数量
在生产程序中，预定使用的某个吸嘴安装了防眩用吸嘴后，在按原目的(吸取元件)使用吸嘴（吸取元
件）时，需要更换吸嘴，可能影响生产效率。
为了避免更换这样的吸嘴，我们推荐采用安装
[用生产程序使用的数量 + 2 个]
把 VCS 不能检测的吸嘴安装到 ATC 上。
3. 关于防眩用吸嘴数量不足时
防眩吸嘴在 KE-3010A 中不足 6 个、在 KE-3020VA/3020VRA 中不足 7 个时，由于用 L Head 不能图
像识别大型元件(超过□20mm 或超过 26.5×11mm)，因而无法进行使用图像识别的大型元件的生产。
如果防眩吸嘴的数量较少时，在机器设置中，将 MNVC 的元件尺寸的扩展功能设置为无效，(参见
「8-4-10-2 选项使用单元」)，则可以开始生产。但是，这时无法使用 L Head 对大型元件进行图像识
别。
[避免因 Head 故障影响运转时的运用]
对安装防眩用吸嘴的 Head 发生故障进行回避运转(设备运转设置为 「不使用」 故障 Head)时，吸嘴
将自动不被安装。但，因该 Head 不能遮挡反射光，有可能妨碍 MNVC 的功能。
在此状态下，为了使用 MNVC 功能，请手动安装防眩用吸嘴，作为恢复故障 Head 前的处理(或进行
防止 Head 发光的处理)。
防眩用吸嘴
吸附元件用的吸嘴
