第2部 功能详解篇 第13章 选项组件
13-132
13-19-6-3 台架用助焊剂涂敷装置装配位置

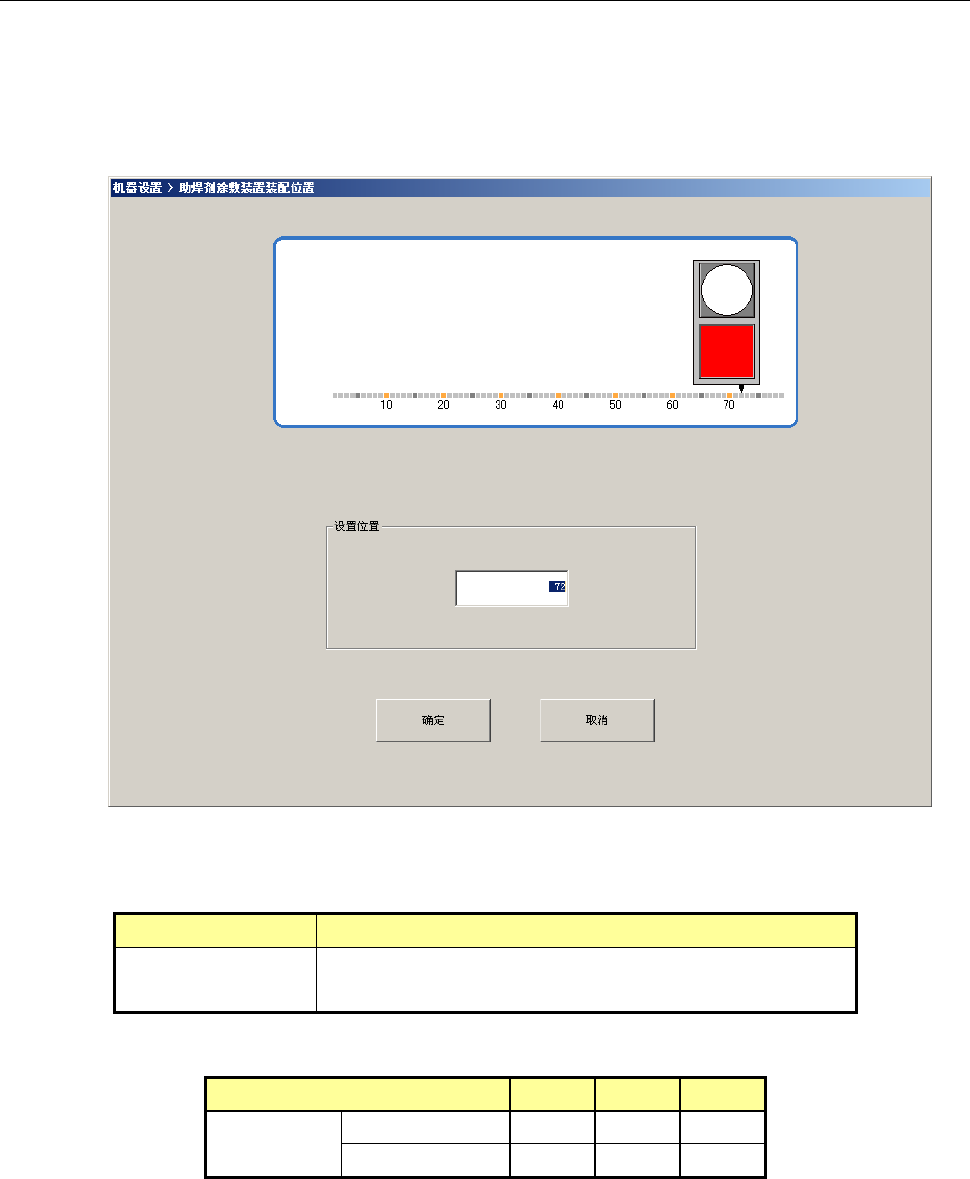

在机器设置的[设置组]－[助焊剂涂敷装置装配位置]上按下[设置位置]按钮，启动[助焊剂涂敷装置装配
位置]对话框，设定助焊剂涂敷装置 3 的单元装配位置。
机械式台架用 DTS、后侧 IC 回收带已经设定时，设定位置的输入范围为减去机械式台架用 DTS、后
侧 IC 回收带的占有孔号。
＜设定内容＞
项目 内容
设定位置 设定助焊剂涂敷装置 3 的装配孔号。
装配孔号、机械式台架/电动式台架分别保存数据。
＜输入范围及初始值＞
下限 上限 初始值
设定位置
机械式台架
9 76 76
电动式台架
5 39 39
第2部 功能详解篇 第13章 选项组件
13-133
13-19-7 手动控制
能够确认助焊剂槽的装配高度（水平度）和助焊剂涂敷装置的开闭时间。
从手动控制选择「控制」—「其它」—「助焊剂涂敷装置控制」，即显示以下的对话框。
警告
选择「测量」后，轴即移动。
在选择「测量」前务请确认无人在进行设备内部的作业。
显示助焊剂涂敷装置传感器状态以及从助焊剂涂敷
装置开始开闭到被传感器测知的时间。
如选择「测量」，即以 HMS 测量膜槽外侧四个角的高度。
测量结果显示在“装配高度”的各测量位置。
测量值差距出现 0.1mm 以上时，请再次检查装配状态。
进行开闭动作。
<用 HMS 测量高度>
第2部 功能详解篇 第13章 选项组件
13-134
13-19-8 操作选项
以操作选项的“生产（运行）”指定生产时助焊剂涂敷装置的动作时机。
项目 内容
图像识别后运行助焊剂涂敷
装置
选择在图像识别前还是识别后运行助焊剂涂敷装置。
初始设定状态为不打钩（图像识别前运行助焊剂涂敷装置）。
